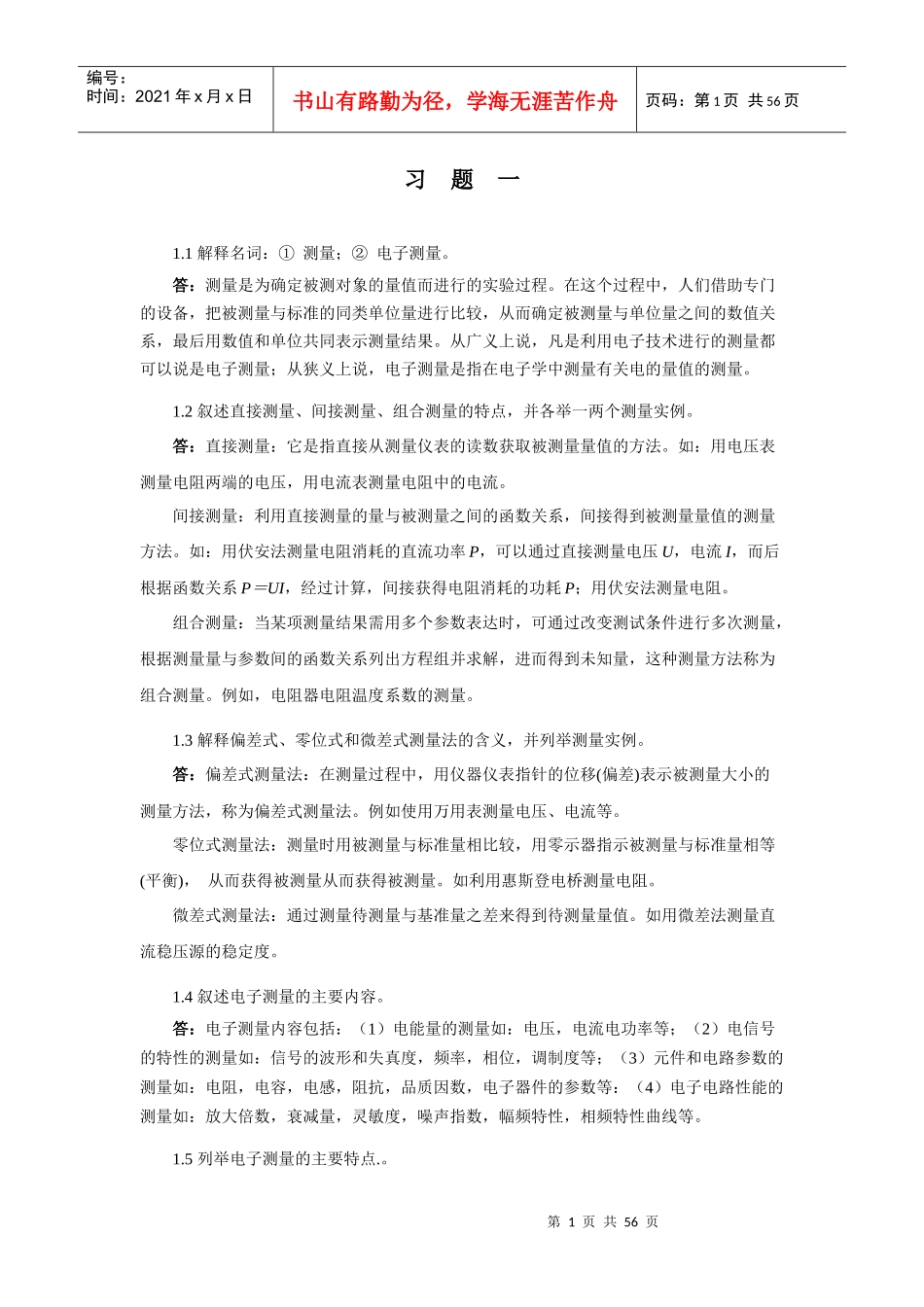

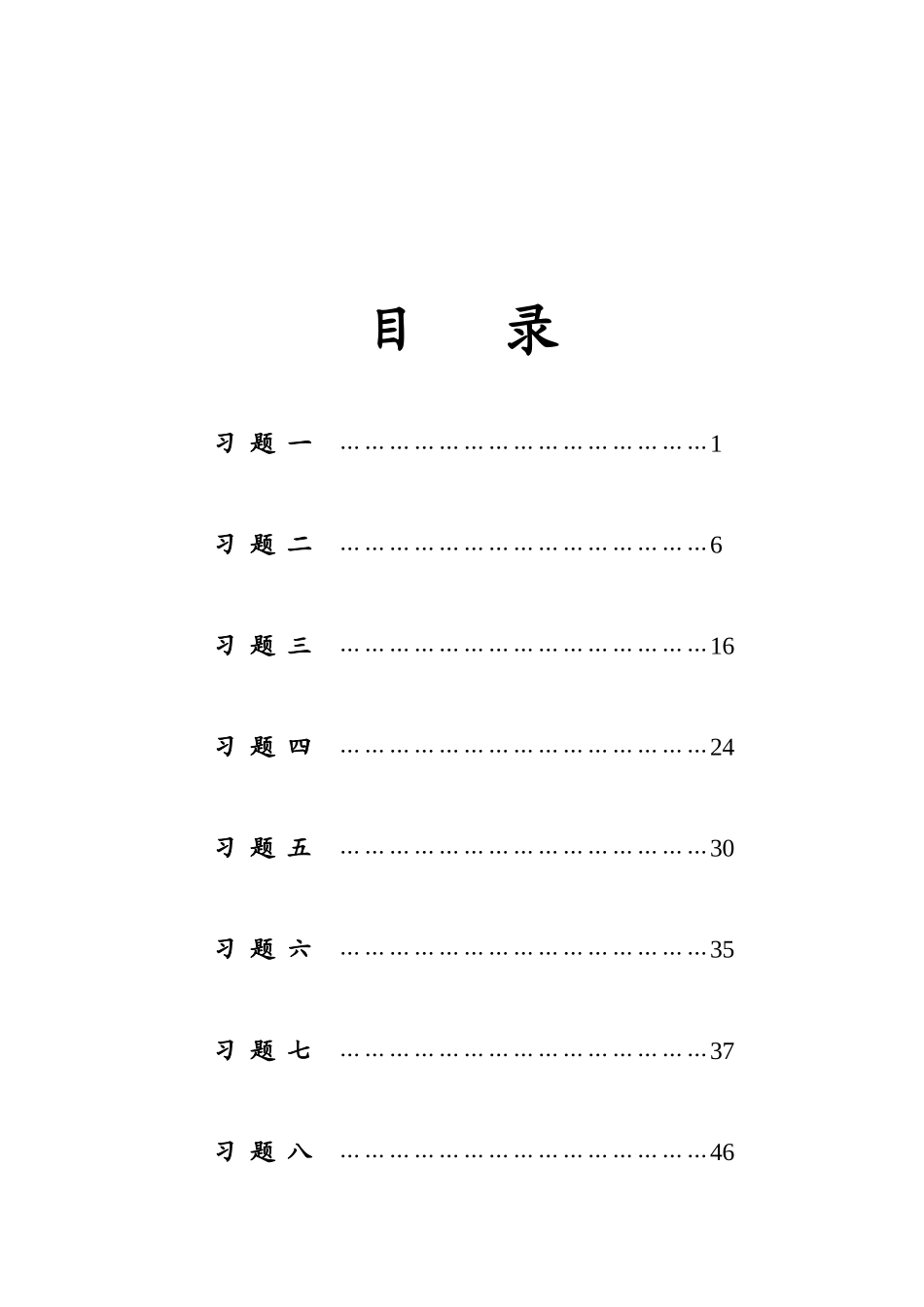

目录习题一………………………………………1习题二………………………………………6习题三………………………………………16习题四………………………………………24习题五………………………………………30习题六………………………………………35习题七………………………………………37习题八………………………………………46第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共56页习题一1.1解释名词：①测量；②电子测量。答：测量是为确定被测对象的量值而进行的实验过程。在这个过程中，人们借助专门的设备，把被测量与标准的同类单位量进行比较，从而确定被测量与单位量之间的数值关系，最后用数值和单位共同表示测量结果。从广义上说，凡是利用电子技术进行的测量都可以说是电子测量；从狭义上说，电子测量是指在电子学中测量有关电的量值的测量。1.2叙述直接测量、间接测量、组合测量的特点，并各举一两个测量实例。答：直接测量：它是指直接从测量仪表的读数获取被测量量值的方法。如：用电压表测量电阻两端的电压，用电流表测量电阻中的电流。间接测量：利用直接测量的量与被测量之间的函数关系，间接得到被测量量值的测量方法。如：用伏安法测量电阻消耗的直流功率P，可以通过直接测量电压U，电流I，而后根据函数关系P＝UI，经过计算，间接获得电阻消耗的功耗P；用伏安法测量电阻。组合测量：当某项测量结果需用多个参数表达时，可通过改变测试条件进行多次测量，根据测量量与参数间的函数关系列出方程组并求解，进而得到未知量，这种测量方法称为组合测量。例如，电阻器电阻温度系数的测量。1.3解释偏差式、零位式和微差式测量法的含义，并列举测量实例。答：偏差式测量法：在测量过程中，用仪器仪表指针的位移(偏差)表示被测量大小的测量方法，称为偏差式测量法。例如使用万用表测量电压、电流等。零位式测量法：测量时用被测量与标准量相比较，用零示器指示被测量与标准量相等(平衡)，从而获得被测量从而获得被测量。如利用惠斯登电桥测量电阻。微差式测量法：通过测量待测量与基准量之差来得到待测量量值。如用微差法测量直流稳压源的稳定度。1.4叙述电子测量的主要内容。答：电子测量内容包括：（1）电能量的测量如：电压，电流电功率等；（2）电信号的特性的测量如：信号的波形和失真度，频率，相位，调制度等；（3）元件和电路参数的测量如：电阻，电容，电感，阻抗，品质因数，电子器件的参数等：（4）电子电路性能的测量如：放大倍数，衰减量，灵敏度，噪声指数，幅频特性，相频特性曲线等。1.5列举电子测量的主要特点.。第2页共56页第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共56页答：（1）测量频率范围宽；（2）测试动态范围广；（3）测量的准确度高；（4）测量速度快；（5）易于实现遥测和长期不间断的测量；（6）易于实现测量过程的自动化和测量仪器的智能化；（7）影响因素众多，误差处理复杂。1.6选择测量方法时主要考虑的因素有哪些？答：在选择测量方法时，要综合考虑下列主要因素：①被测量本身的特性；②所要求的测量准确度；③测量环境；④现有测量设备等。1.7设某待测量的真值为土0．00，用不同的方法和仪器得到下列三组测量数据。试用精密度、正确度和准确度说明三组测量结果的特点：①10.10，l0.07，10.l2，l0.06，l0.07，l0.12，10.11，10.08，l0.09，10.11；②9.59，9.7l，10.68，l0.42，10.33，9.60，9.80，l0.21．，9.98，l0.38；③10.05，l0.04，9.98，9.99，l0.00，10.02，10.0l，999，9.97，9.99。答：①精密欠正确；②准确度低；③准确度高。1.8SXl842数字电压表数码显示最大数为19999，最小一档量程为20mV，问该电压表的最高分辨率是多少？解：20mV/19999＝0.001mV＝1μVl.9SR46示波器垂直系统最高灵敏度为50uV／div，若输入电压为120uV，则示波器荧光屏上光点偏移原位多少格？解：120/50＝2.4格1.10某待测电路如题1.10图所示。（1）计算负载RL上电压U。的值(理论值)。（2）如分别用输入电阻Rv为120kO．和10MQ的晶体管万用表和数字电压表测量端电压U。，忽略其...
