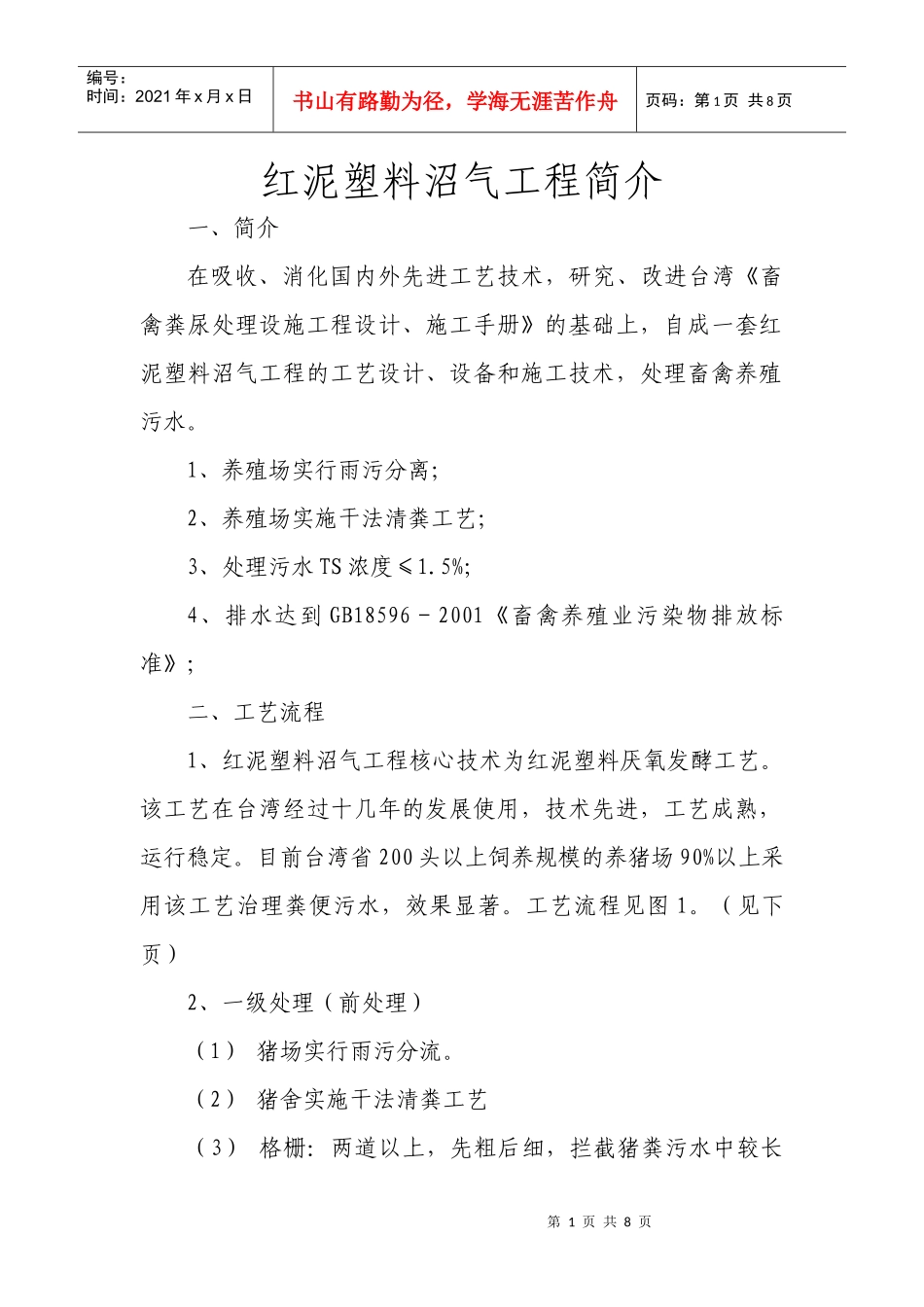

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页红泥塑料沼气工程简介一、简介在吸收、消化国内外先进工艺技术，研究、改进台湾《畜禽粪尿处理设施工程设计、施工手册》的基础上，自成一套红泥塑料沼气工程的工艺设计、设备和施工技术，处理畜禽养殖污水。1、养殖场实行雨污分离；2、养殖场实施干法清粪工艺；3、处理污水TS浓度≤1.5%；4、排水达到GB18596－2001《畜禽养殖业污染物排放标准》；二、工艺流程1、红泥塑料沼气工程核心技术为红泥塑料厌氧发酵工艺。该工艺在台湾经过十几年的发展使用，技术先进，工艺成熟，运行稳定。目前台湾省200头以上饲养规模的养猪场90%以上采用该工艺治理粪便污水，效果显著。工艺流程见图1。（见下页）2、一级处理（前处理）（1）猪场实行雨污分流。（2）猪舍实施干法清粪工艺（3）格栅：两道以上，先粗后细，拦截猪粪污水中较长红泥塑料厌氧槽(前、后)槽第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页纤维、毛等杂物。人工定时清理格栅表面杂物。（4）沉砂井：沉淀猪粪污水中较大颗粒砂粒，定期清理。前部设计水流档板，促进固形物快速沉降。图1工艺流程图粪渣污水干化污泥辅料过滤污水粪渣有机肥使用污泥污污泥泥沼沼液气（5）集水池：暂时存贮猪粪污水，保证固液分离机连续工作的装置。（6）固液分离机：利用机械降低污水悬浮固体浓度增压阻火气水分离恒压脱硫红泥塑料贮气袋排放污泥干化场有机肥加工猪舍格栅沉砂井集水池雨水污泥井固液分离机机沉淀调节池池有机肥干法清粪有机肥沉淀贮液池生物氧化塘仿生态氧化沟果园利用第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页（SS）、总固体浓度（TS）。采用台湾炼盛牌全自动高效固液分离机。（7）沉淀调节池：利用猪粪污水中固形物沉降性能好的特点，降低猪粪污水TS浓度；调节猪粪污水水量、水质（温度、浓度、酸碱度）。池顶设有浮渣排除装置，底部设有倒锥沉井和污泥排渣管。上清液通过出口调节器均衡进入后续厌氧装置。浮渣和沉降污泥定期排出，通过污泥管（沟）进入干化场。（8）干化场：贮存并干化污泥。该工艺在各类处理池均设计了排浮、沉渣（污泥）装置，定期排出浮、沉渣（污泥）通过管道（沟）集中到干化场，利用自然条件浓缩、干化后出售或处理利用。干化场滤出的污水回流至集水池,再次净化处理。3、二级处理采用台湾省政府农林厅、台湾省畜产试验所《猪粪尿处理设施工程设计、施工手册》的红泥塑料厌氧发酵工艺，由红泥塑料厌氧发酵前槽和红泥塑料厌氧发酵后槽组成。（1）红泥塑料厌氧发酵前槽进口设有布水管道，底部为倾斜结构，出口设有排泥槽和污泥循环泵，通过污泥循环泵将污泥回流至前端进行搅拌，也可将剩余污泥排入干化场。各槽相对独立，为并联结构。水力滞留期2天，拱顶采用红泥塑料覆皮。（2）红泥塑料厌氧发酵后槽与前槽串联，底部为平底结第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页构，水流形式为整体推流式，后部安装填料，水力滞留期4-6天，拱顶采用红泥塑料覆皮。在红泥塑料厌氧前槽，发酵料液酸化，初步发酵产生沼气及时排出浮渣、沉渣。在红泥塑料厌氧池后槽，通过沼气微生物的活动，大量降解有机物质并产生沼气。4、三级处理采用仿生态氧化沟、生物氧化塘等构造简单、投资少、易管理、处理效果稳定的自然生物处理系统。（1）沉淀贮液池：沉淀的沼渣，排至干化场。用肥时可直接提取沼液做为农田液体肥料，不用肥季节，沼液经上流式过滤槽后跌落进入后续处理单元。（2）仿生态氧化沟：该氧化沟是一个模仿自然生态净化系统，利用地形落差实现浅层流动溶氧，薄层跌落充氧，深层种植水生植物、以及通过设置的多道过滤屏等自然过程降解去除有机物和进行脱氮、除磷，滞留期≥3天。整个系统无需任何设备，无能耗。（3）生物氧化塘：在自然条件下，通过藻菌共生系统，进一步净化水质，滞留期20～30天。三、工艺特点（1）针对目前畜禽养殖粪污水治理中忽视前处理，造成后续处理负荷...
