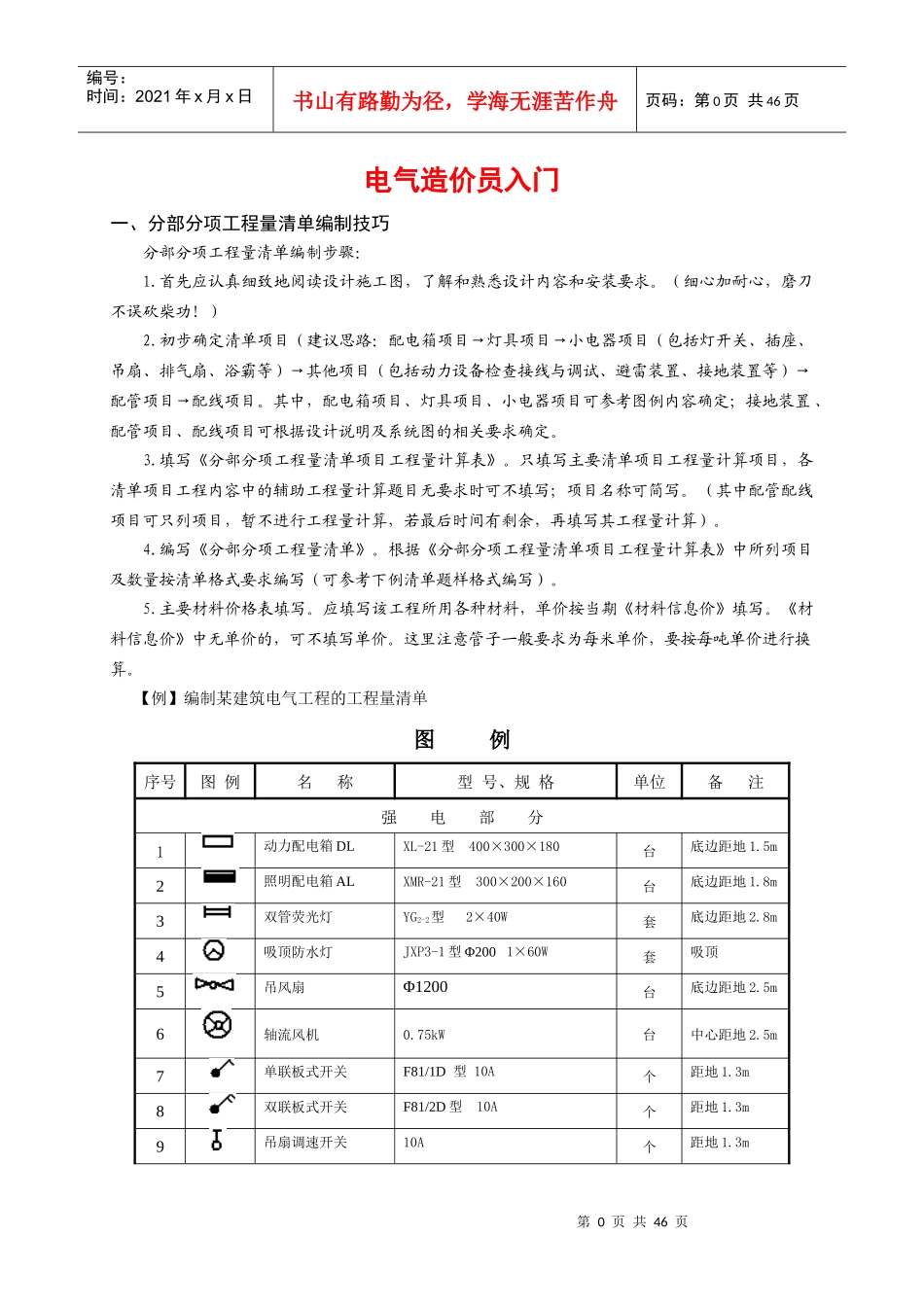

第0页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共46页电气造价员入门一、分部分项工程量清单编制技巧分部分项工程量清单编制步骤：1.首先应认真细致地阅读设计施工图，了解和熟悉设计内容和安装要求。（细心加耐心，磨刀不误砍柴功！）2.初步确定清单项目（建议思路：配电箱项目→灯具项目→小电器项目（包括灯开关、插座、吊扇、排气扇、浴霸等）→其他项目（包括动力设备检查接线与调试、避雷装置、接地装置等）→配管项目→配线项目。其中，配电箱项目、灯具项目、小电器项目可参考图例内容确定；接地装置、配管项目、配线项目可根据设计说明及系统图的相关要求确定。3.填写《分部分项工程量清单项目工程量计算表》。只填写主要清单项目工程量计算项目，各清单项目工程内容中的辅助工程量计算题目无要求时可不填写；项目名称可简写。（其中配管配线项目可只列项目，暂不进行工程量计算，若最后时间有剩余，再填写其工程量计算）。4.编写《分部分项工程量清单》。根据《分部分项工程量清单项目工程量计算表》中所列项目及数量按清单格式要求编写（可参考下例清单题样格式编写）。5.主要材料价格表填写。应填写该工程所用各种材料，单价按当期《材料信息价》填写。《材料信息价》中无单价的，可不填写单价。这里注意管子一般要求为每米单价，要按每吨单价进行换算。【例】编制某建筑电气工程的工程量清单图例序号图例名称型号、规格单位备注强电部分1动力配电箱DLXL-21型400×300×180台底边距地1.5m2照明配电箱ALXMR-21型300×200×160台底边距地1.8m3双管荧光灯YG2-2型2×40W套底边距地2.8m4吸顶防水灯JXP3-1型Φ2001×60W套吸顶5吊风扇Φ1200台底边距地2.5m6轴流风机0.75kW台中心距地2.5m7单联板式开关F81/1D型10A个距地1.3m8双联板式开关F81/2D型10A个距地1.3m9吊扇调速开关10A个距地1.3m第1页共46页第0页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页10单相二三孔暗插座F8/10US型10A个距地0.3m11防水二三孔暗插座F223Z10型10A个距地1.5m第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页第3页共46页第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页（一）熟悉工程设计内容及要求1．了解施工设计说明通过仔细阅读设计说明，了解工程概况及设计内容和要求。（1）本工程为单层砖混建筑，层高3.3m，室内外高差0.5m。（2）进户电源采用电缆穿钢管（SC80）埋地引入，埋深室外-0.8m。（3）设计内容包括：照明、动力、进户电源重复接地。（4）动力配电箱底边距地1.5m，照明配电箱底边距地1.8m，开关距地1.3m，普通插座距地0.3m，防水插座距地1.5m。2．识读系统图通过阅读系统图，主要了解配电系统的主要内容和回路分配情况，以及各回路导线的型号、规格和敷设方式、敷设部位等。（1）动力配电箱共分出五个回路。N1回路为风机供电，配线采用BV-4×2.5（三根相线、一根保护零线）穿焊接钢管SC20沿墙、沿地暗敷，风机中心距地面2.5m，风机功率为0.75kW，属微型电机，风机安装亦属设备安装专业，电气安装只计其检查接线和调试内容；N2回路为生活水泵供电，配线采用BV-4×4（三根相线、一根保护零线）穿焊接钢管SC25沿墙、沿地暗敷，水泵端线管出地面0.5m，水泵安装属设备安装专业，电气安装只计其检查接线和调试内容；N3回路为照明配电箱供电，配线采用BV-5×6（三根相线、一根工作零线和一根保护零线）穿焊接钢管SC32沿墙、沿地暗敷设。N4回路为泵房防水插座供电，配线采用BV-3×2.5（一根相线、一根工作零线和一根保护零线）穿焊接钢管SC15沿墙、沿地暗敷设。N5回路为泵房照明供电，配线采用BV-2×2.5（一根相线、一根工作零线）穿焊接钢管SC15沿墙、沿顶板暗敷设。（2）两个照明配电箱各分出两个回路。M1回路为房间插座供电，配线采用BV-3×2.5（一根相线、一根工作零线和一根保护零线）穿焊接钢管SC15沿墙、沿地暗敷设。M2回路为房间照明供电，配线采用BV-2×2.5（一根相线、一根工作零线）穿焊接钢管SC15沿墙、沿顶板暗敷设...
