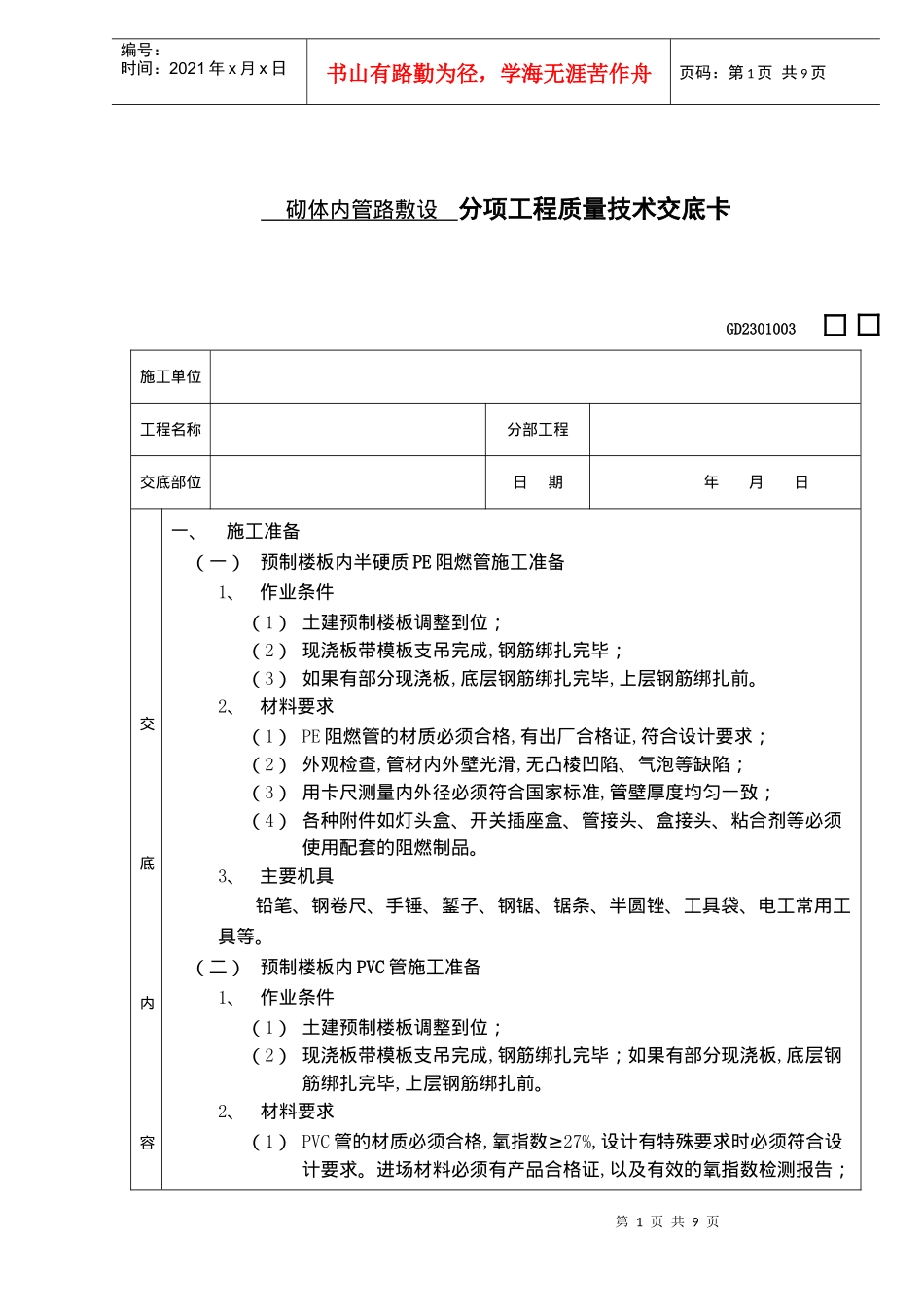

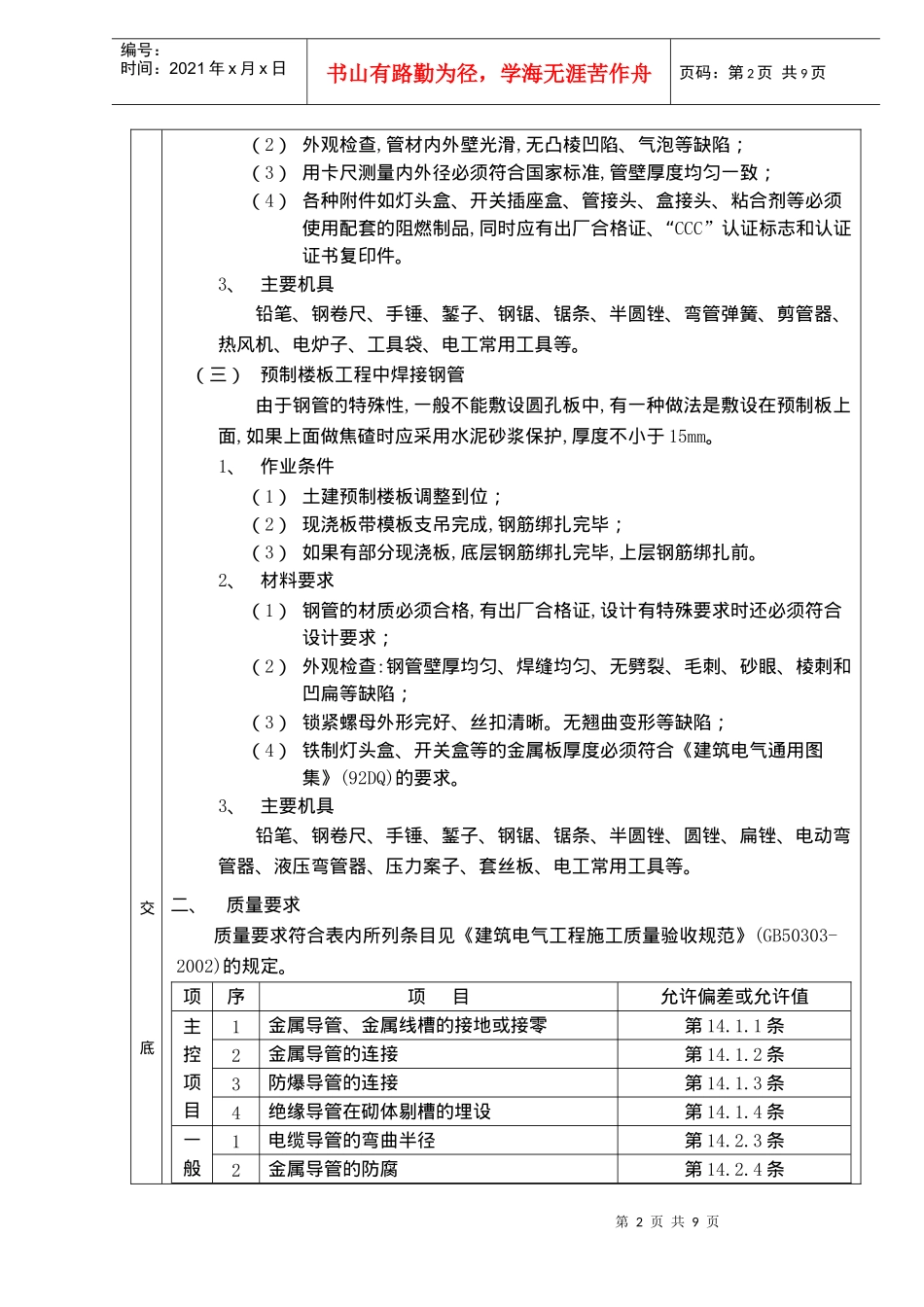

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页砌体内管路敷设分项工程质量技术交底卡GD2301003施工单位工程名称分部工程交底部位日期年月日交底内容一、施工准备（一）预制楼板内半硬质PE阻燃管施工准备1、作业条件（1）土建预制楼板调整到位；（2）现浇板带模板支吊完成,钢筋绑扎完毕；（3）如果有部分现浇板,底层钢筋绑扎完毕,上层钢筋绑扎前。2、材料要求（1）PE阻燃管的材质必须合格,有出厂合格证,符合设计要求；（2）外观检查,管材内外壁光滑,无凸棱凹陷、气泡等缺陷；（3）用卡尺测量内外径必须符合国家标准,管壁厚度均匀一致；（4）各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品。3、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、工具袋、电工常用工具等。（二）预制楼板内PVC管施工准备1、作业条件（1）土建预制楼板调整到位；（2）现浇板带模板支吊完成,钢筋绑扎完毕；如果有部分现浇板,底层钢筋绑扎完毕,上层钢筋绑扎前。2、材料要求（1）PVC管的材质必须合格,≥氧指数27%,设计有特殊要求时必须符合设计要求。进场材料必须有产品合格证,以及有效的氧指数检测报告；第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页交底（2）外观检查,管材内外壁光滑,无凸棱凹陷、气泡等缺陷；（3）用卡尺测量内外径必须符合国家标准,管壁厚度均匀一致；（4）各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品,“同时应有出厂合格证、CCC”认证标志和认证证书复印件。3、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等。（三）预制楼板工程中焊接钢管由于钢管的特殊性,一般不能敷设圆孔板中,有一种做法是敷设在预制板上面,如果上面做焦碴时应采用水泥砂浆保护,厚度不小于15mm。1、作业条件（1）土建预制楼板调整到位；（2）现浇板带模板支吊完成,钢筋绑扎完毕；（3）如果有部分现浇板,底层钢筋绑扎完毕,上层钢筋绑扎前。2、材料要求（1）钢管的材质必须合格,有出厂合格证,设计有特殊要求时还必须符合设计要求；（2）外观检查:钢管壁厚均匀、焊缝均匀、无劈裂、毛刺、砂眼、棱刺和凹扁等缺陷；（3）锁紧螺母外形完好、丝扣清晰。无翘曲变形等缺陷；（4）铁制灯头盒、开关盒等的金属板厚度必须符合《建筑电气通用图集》(92DQ)的要求。3、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、电动弯管器、液压弯管器、压力案子、套丝板、电工常用工具等。二、质量要求质量要求符合表内所列条目见《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。项序项目允许偏差或允许值主控项目1金属导管、金属线槽的接地或接零第14.1.1条2金属导管的连接第14.1.2条3防爆导管的连接第14.1.3条4绝缘导管在砌体剔槽的埋设第14.1.4条一般1电缆导管的弯曲半径第14.2.3条2金属导管的防腐第14.2.4条第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页内容交项目3柜、台、箱、盘内导管管口高度第14.2.5条4暗配导管的埋设深度，明配导管的固定第14.2.6条5线槽固定及外观检查第14.2.7条6防爆导管的连接、接地、固定和防腐第14.2.8条7绝缘导管的连接和保护第14.2.9条8柔性导管的长度、连接和接地第14.2.10条9导管和线槽在建筑物变形缝处的处理第14.2.11条三、工艺流程（一）半硬质PE阻燃管主要工艺流程→→→→→划定灯头盒位置剔凿灯头盒洞敷设管路安装并固定灯头盒管路连接切→断弯曲（二）PVC管主要工艺流程→→→→划定灯头盒位置剔凿灯头盒洞敷设管路安装并固定灯头盒管路连接、切断和弯曲（三）焊接钢管主要工艺流程→→→→划定灯头盒位置剔凿灯头盒洞敷设管路安装固定灯头盒管路连接、切→→断、套丝和弯曲跨接地线管路防腐四、操作工艺（一）预制楼板内半硬质PE阻燃管施工操作工艺1、划定灯头盒位置为了保证灯头盒位置的准确,首先应该根据设计图纸要求的灯具的型号,计算出灯头盒位置,如普通座灯头吸顶...
