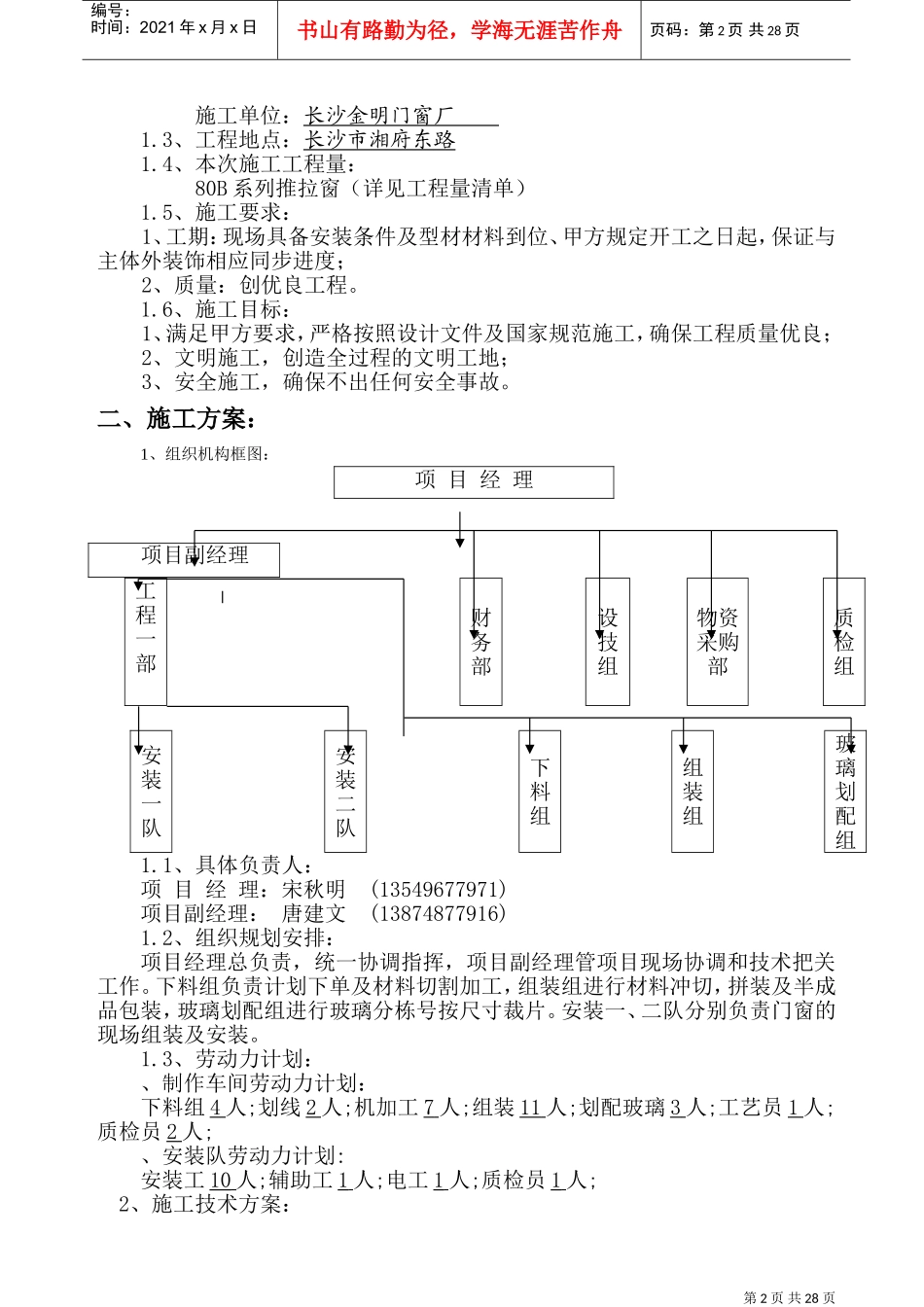

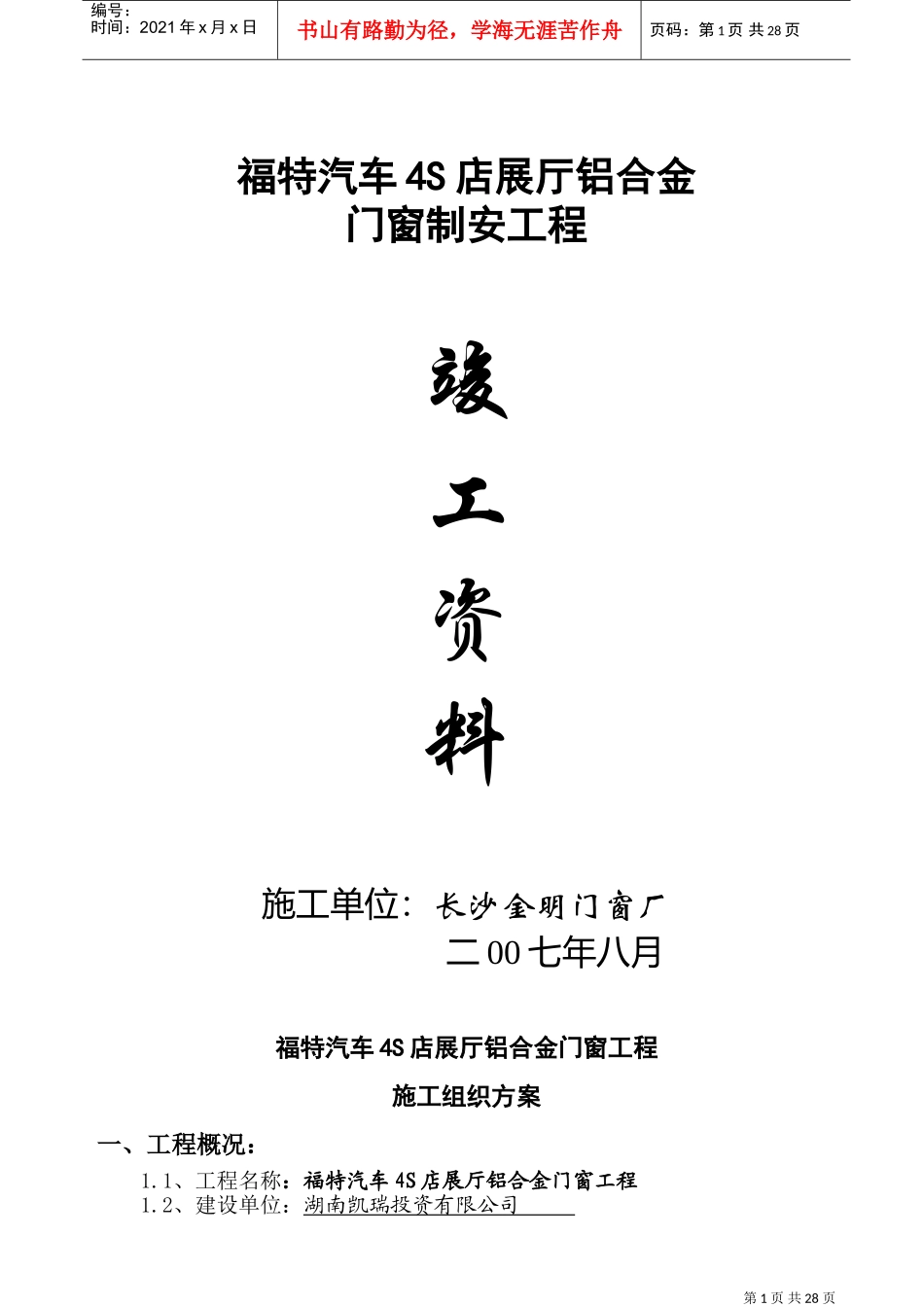

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页福特汽车4S店展厅铝合金门窗制安工程竣工资料施工单位：长沙金明门窗厂二00七年八月福特汽车4S店展厅铝合金门窗工程施工组织方案一、工程概况：1.1、工程名称：福特汽车4S店展厅铝合金门窗工程1.2、建设单位：湖南凯瑞投资有限公司第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页施工单位：长沙金明门窗厂1.3、工程地点：长沙市湘府东路1.4、本次施工工程量：80B系列推拉窗（详见工程量清单）1.5、施工要求：1、工期：现场具备安装条件及型材材料到位、甲方规定开工之日起，保证与主体外装饰相应同步进度；2、质量：创优良工程。1.6、施工目标：1、满足甲方要求，严格按照设计文件及国家规范施工，确保工程质量优良；2、文明施工，创造全过程的文明工地；3、安全施工，确保不出任何安全事故。二、施工方案：1、组织机构框图：项目经理工程一部财务部设技组物资采购部质检组安装一队安装二队下料组组装组玻璃划配组1.1、具体负责人：项目经理：宋秋明(13549677971)项目副经理：唐建文(13874877916)1.2、组织规划安排：项目经理总负责，统一协调指挥，项目副经理管项目现场协调和技术把关工作。下料组负责计划下单及材料切割加工，组装组进行材料冲切，拼装及半成品包装，玻璃划配组进行玻璃分栋号按尺寸裁片。安装一、二队分别负责门窗的现场组装及安装。1.3、劳动力计划：、制作车间劳动力计划：下料组4人;划线2人;机加工7人;组装11人;划配玻璃3人;工艺员1人;质检员2人;、安装队劳动力计划:安装工10人;辅助工1人;电工1人;质检员1人;2、施工技术方案：项目副经理第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页2.1、施工依据：1、中华人民共和国国家标准GB8481-87《推拉铝合金窗》。2、中华人民共和国国家标准GB7106-86《建筑外窗抗压性能分析及其检测方法》。3、中华人民共和国国家标准GB7107-86《建筑个窗空气渗透性能分析及检测方法》。4、中华人民共和国国家标准GB7108-86《建筑个窗雨水渗漏性能分析及检测方法》。5、现场实际情况及业主提出的有关技术要求：2.2、施工技术要求：1、材料：材料标准：a、金属材料GB5237b、铝合金型材c、非金属材料铝合金型材表面处理应符合下列规定：窗表膜处理颜色喷涂料2、选用材料除不锈钢外，应经防腐处理，不允许与铝合金型材发生接触腐蚀。玻璃品种：中空玻璃，玻璃采用6mm+9A+6mm；密封条：三元一丙胶条；密封胶：建筑密封胶(道康宁)；3、窗的基本抗风性能、空气渗透性能、雨水渗漏性能符合国家标准规定，满足使用要求。4、装配要求：1）、窗构件联接牢固，需用耐腐蚀的填充材料使联接部位密封、防水；2）、铝合金表面不应有明显的擦伤、划伤、碰伤等缺陷；3）、相邻构件不应有明显的色差；4）、表面不应有铝屑、毛刺、油斑或其它污迹；5）、附件应齐全，安装位置要正确、牢固、具有足够的强度，启毕灵活、无噪声、承受反复运动的附件，在结构上应便于更换。另外，外表要端正美观；6）、窗装配好后，不应有防碍启闭的下垂、翘曲或扭曲变形；7）、窗扇关闭要严密，间隙均匀，开关灵活；8）、窗的装配尺寸偏差应符合下表规定：项目尺寸范围优等品(mm)一等品(mm)合格品(mm)门、窗框、槽口宽度高度允许偏差≤2000＞2000±1.00±1.5±1.5±2.0±2.0±2.5门、窗框、槽口对边尺寸之差≤2000＞2000≤1.5≤2.5≤2.0≤3.0≤2.5≤3.5门、窗框、槽口对角线尺寸之差≤30003000≤1.5≤2.5≤2.0≤3.0≤2.5≤3.5同一平面高低差≤0.3≤0.4≤0.5装配间隙_____≤0.3≤0.4≤0.5第4页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页门、窗框、扇搭接宽度允许偏差_____±1.00未注明公差尺寸偏差_____符合JS15（JS15）5、切削加工要求：铝合金的比重为2.7～２.8克/mm3,其强度、硬度都较低，加工性能好，生产过程中，机械一般采用较高的转速。但铝合金在加工过程中易变形，所以在生产加工时，切削刀、装卡力不能过大，进刀速度不能太快，刀具要锋利，在装卸的过...
