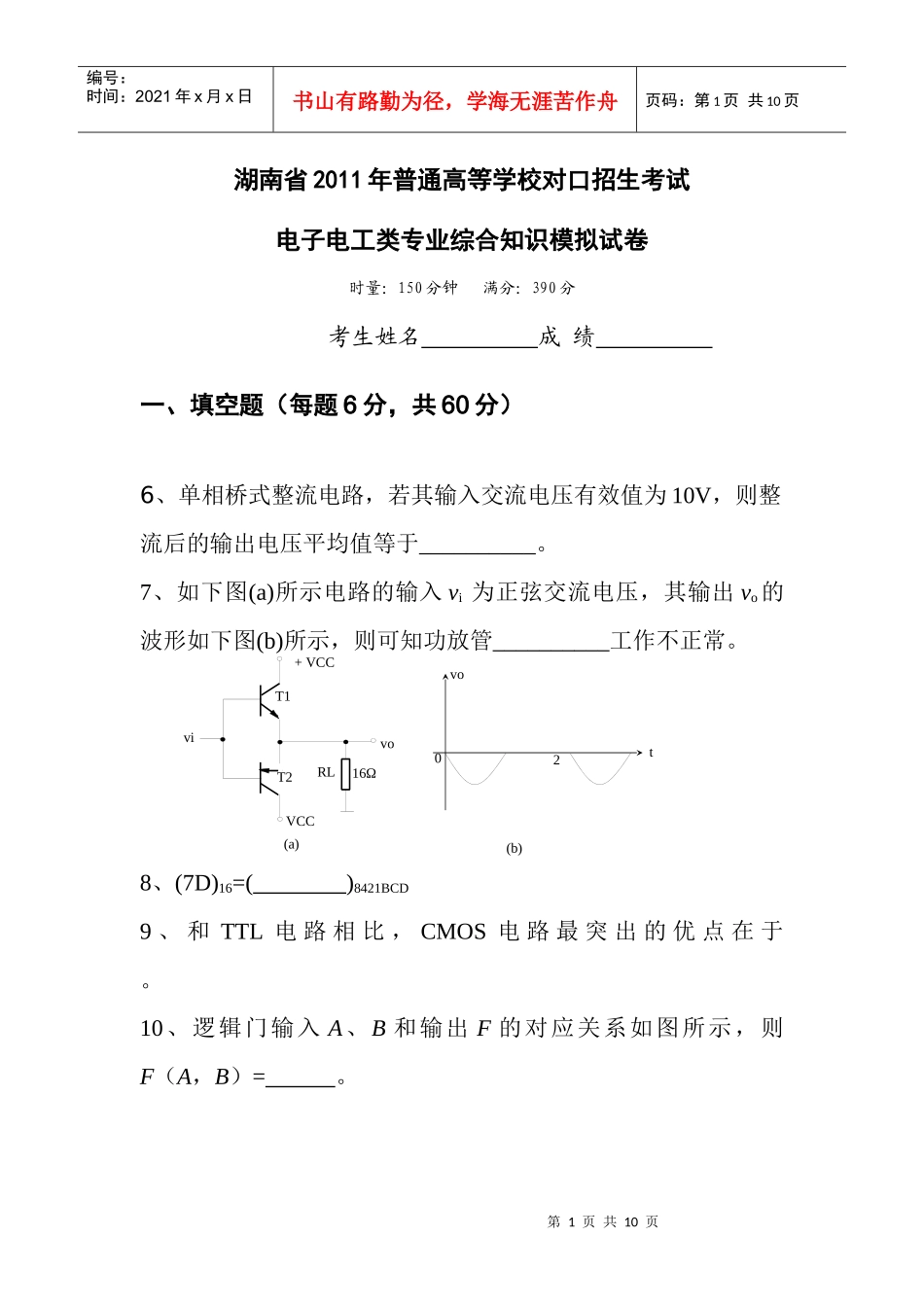

第1页共10页16Ωvovi+VCCRLVCCT1T2(a)0t2vo(b)编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页湖南省2011年普通高等学校对口招生考试电子电工类专业综合知识模拟试卷时量：150分钟满分：390分考生姓名成绩一、填空题（每题6分，共60分）6、单相桥式整流电路，若其输入交流电压有效值为10V，则整流后的输出电压平均值等于__________。7、如下图(a)所示电路的输入vi为正弦交流电压，其输出vo的波形如下图(b)所示，则可知功放管__________工作不正常。8、(7D)16=()8421BCD9、和TTL电路相比，CMOS电路最突出的优点在于。10、逻辑门输入A、B和输出F的对应关系如图所示，则F（A，B）=。-∞＋＋R2R1RPR1uOui第2页共10页第1页共10页AXFX编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页二、单选题（在每小题给出的四个选项中，只有一项是符合题目要求的，多选不给分。本大题共10小题，每小题6分，共60分）6、某负反馈放大电路框图如下所示，则电路的增益˙AF=˙Xo˙Xi为。A、100B、10C、90D、0.097、分压式共射放大电路中，若更换管子使β由50变为100，则电路的电压放大倍数是。A.约为原来的0.5倍B.约为原来的2倍C.基本不变D.约为原来的4倍8、电路如图所示，当可变电阻RP=0时，输出电压uO为。A.(1+R2/R1)uiB.－(1+R2/R1)uiC.－(R2/R1)uiD.(R2/R1)ui9、下列电路中，不属于组合逻辑电路的是。A.译码器B.全加器C.寄存器D.编码器ABF"0""0""1""1"HLBAU第3页共10页第2页共10页＋＋－＋＋－＋Rb251kΩViVoC1C2CeRe2RCRL24kΩRb1Re12kΩ6kΩ2.2kΩ100Ω编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页10、由开关组成的逻辑电路如图所示，设开关A、B分别有如图所示为“0”和“1”两个状态，则电灯亮的逻辑式为。A.F＝AB＋A¯BB.F＝＋ABC.F＝＋D.＋¯AB三、计算题（要写出主要计算步骤，本大题共14小题，共210分）8、电路如图所示，设=100，rbb’0,VBE=0.7V,C1、C2足够大，求：(1)静态工作点;(2)画出简化微变等效电路;(3)电压放大倍数˙AV;(4)输入电阻和输出电阻。(本大题16分)T题号678910答案第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页9、如下图是由理想集成运放组成的电路，已知R2=R3，R4=R5，R6=R7，求其Av=Vo/Vi=?（本大题15分)第5页共10页第4页共10页+-A+-Vi+-VoR1R2RWVNVPRFRDRBVBVVD+-编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页10、某串联反馈式稳压电路如图所示，VD=5.3V，R1=R2=RW(1)问该电路由哪四个部分组成？(2)求输出电压Vo的调节范围；(3)当电网电压升高时，分析其稳压过程（本大题15分)11、已知逻辑函数Y1=ABC，Y2=A+B+C，根据图所示的A、B、C的波形，画出Y1、Y2的波形图（本大题12分)第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页第7页共10页第6页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共10页12、化简下列逻辑函式（本大题15分)(1)用公式法化简最简与或式F=¯A⋅(C⊕D)+B⋅¯C⋅D+A⋅C⋅¯D+A⋅¯B⋅¯C⋅D(2)利用卡诺图化简逻辑函数L=A⋅B⋅C+A⋅B⋅D+¯C⋅¯D+A⋅¯B⋅C+¯A⋅C⋅¯D+A⋅¯C⋅D，并将结果写成与非式。第8页共10页第7页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共10页13、试分析如图所示逻辑电路的功能，写出逻辑表达式和真值表。（本大题16分)14、设计一个1位全加器电路，分别用（1）与非门电路实现；（2）74LS138译码器与一个门电路实现。（本大题16分)第9页共10页第8页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共10页专业选做题（共60分）一、填空题（每空6分，共30分）1.交流接触器静铁芯上设置短路环，目的是。2.M8012的脉冲输出周期是。3.PLC工作过程的两个显著特点是和集中批处理。4.定时器T248的定时精度为ms。5.输出只适合于直流负载，不适合于交流负载。二、根据指令语句画出对应的梯形图。（12分）步序号助...
