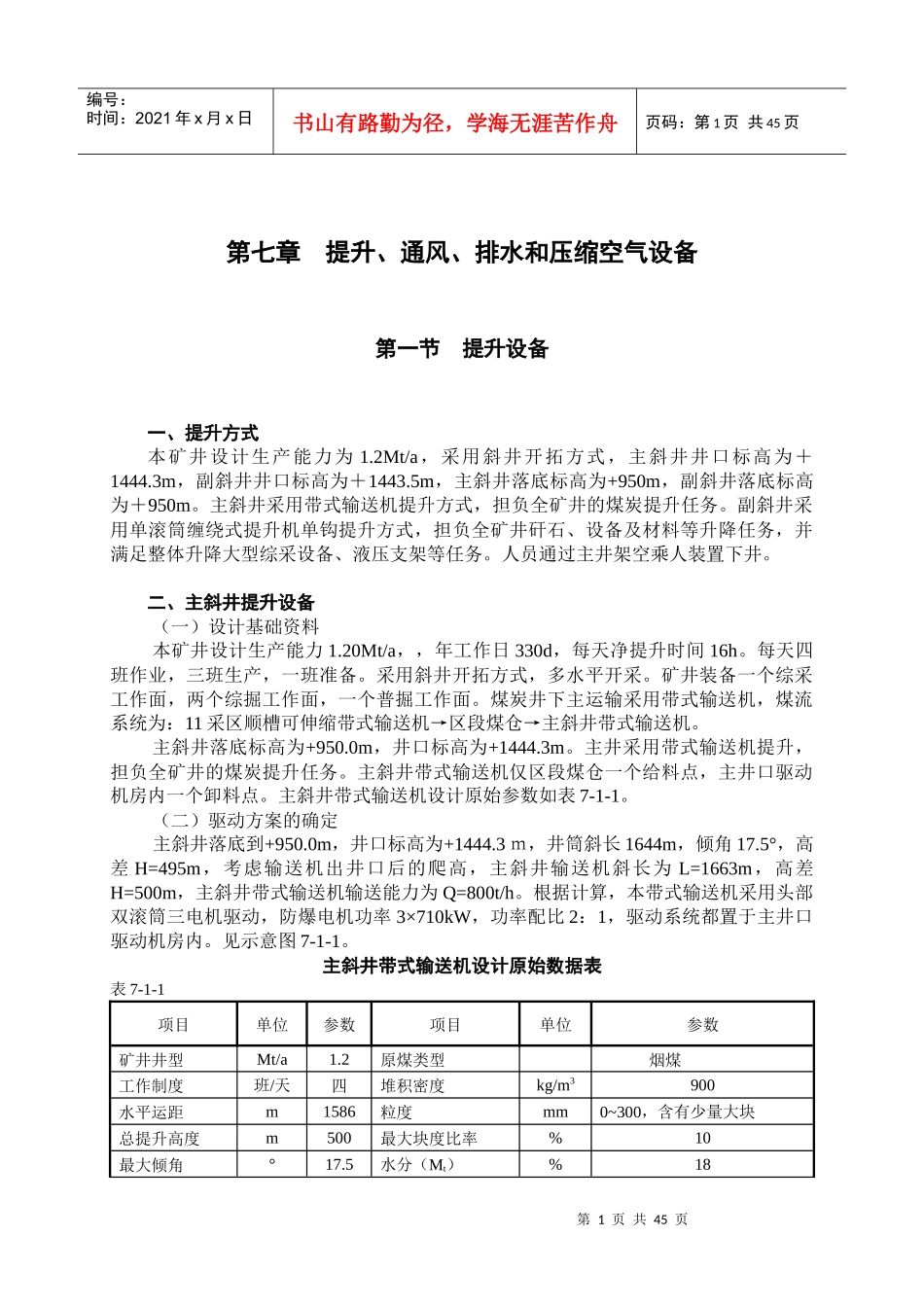

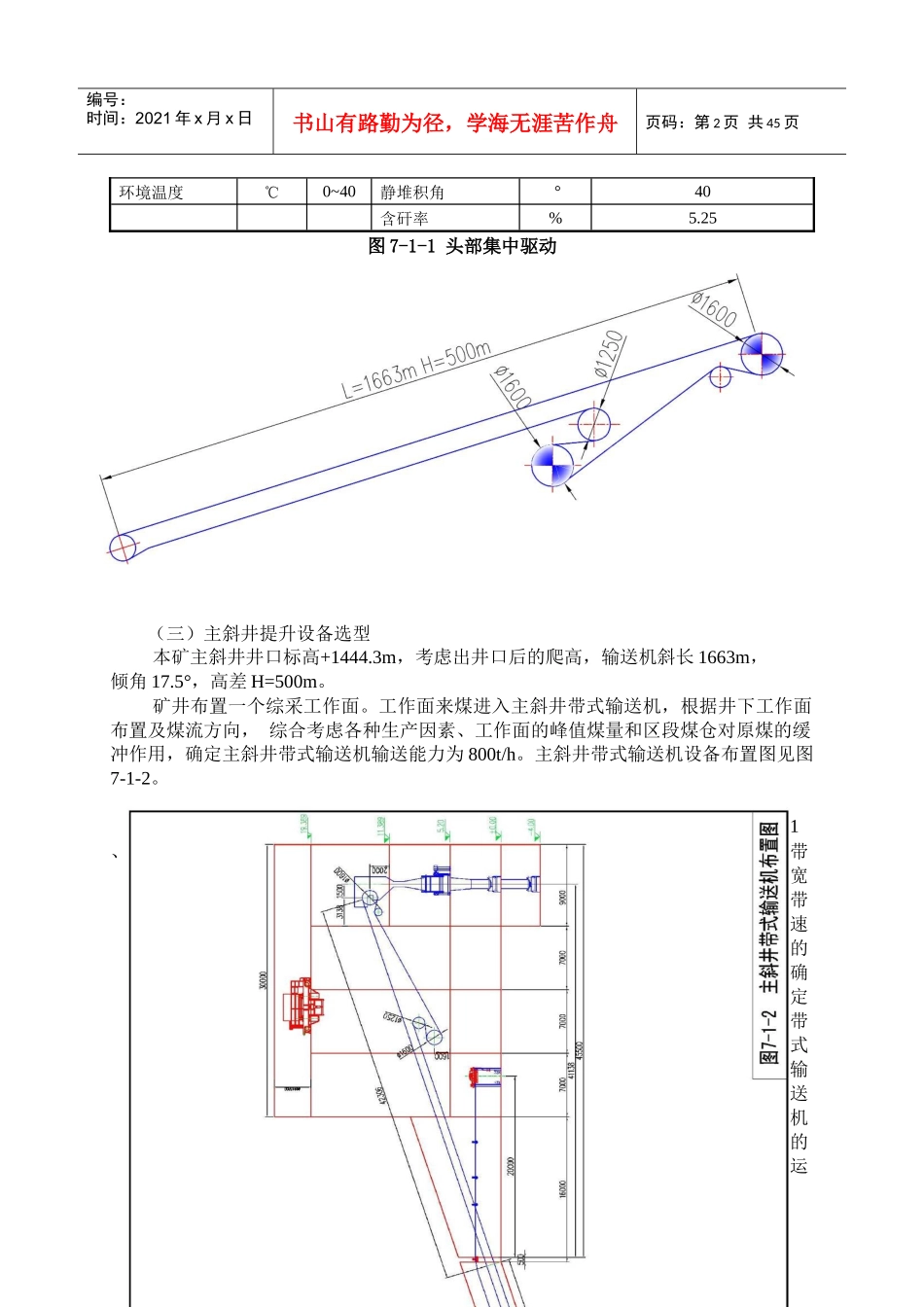

第1页共45页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共45页第七章提升、通风、排水和压缩空气设备第一节提升设备一、提升方式本矿井设计生产能力为1.2Mt/a,采用斜井开拓方式,主斜井井口标高为+1444.3m,副斜井井口标高为+1443.5m,主斜井落底标高为+950m,副斜井落底标高为+950m。主斜井采用带式输送机提升方式,担负全矿井的煤炭提升任务。副斜井采用单滚筒缠绕式提升机单钩提升方式,担负全矿井矸石、设备及材料等升降任务,并满足整体升降大型综采设备、液压支架等任务。人员通过主井架空乘人装置下井。二、主斜井提升设备(一)设计基础资料本矿井设计生产能力1.20Mt/a,,年工作日330d,每天净提升时间16h。每天四班作业,三班生产,一班准备。采用斜井开拓方式,多水平开采。矿井装备一个综采工作面,两个综掘工作面,一个普掘工作面。煤炭井下主运输采用带式输送机,煤流系统为:11采区顺槽可伸缩带式输送机→区段煤仓→主斜井带式输送机。主斜井落底标高为+950.0m,井口标高为+1444.3m。主井采用带式输送机提升,担负全矿井的煤炭提升任务。主斜井带式输送机仅区段煤仓一个给料点,主井口驱动机房内一个卸料点。主斜井带式输送机设计原始参数如表7-1-1。(二)驱动方案的确定主斜井落底到+950.0m,井口标高为+1444.3m,井筒斜长1644m,倾角17.5°,高差H=495m,考虑输送机出井口后的爬高,主斜井输送机斜长为L=1663m,高差H=500m,主斜井带式输送机输送能力为Q=800t/h。根据计算,本带式输送机采用头部双滚筒三电机驱动,防爆电机功率3×710kW,功率配比2:1,驱动系统都置于主井口驱动机房内。见示意图7-1-1。主斜井带式输送机设计原始数据表表7-1-1项目单位参数项目单位参数矿井井型Mt/a1.2原煤类型烟煤工作制度班/天四堆积密度kg/m3900水平运距m1586粒度mm0~300,含有少量大块总提升高度m500最大块度比率%10最大倾角°17.5水分(Mt)%18第2页共45页第1页共45页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共45页环境温度℃0~40静堆积角°40含矸率%5.25图7-1-1头部集中驱动(三)主斜井提升设备选型本矿主斜井井口标高+1444.3m,考虑出井口后的爬高,输送机斜长1663m,倾角17.5°,高差H=500m。矿井布置一个综采工作面。工作面来煤进入主斜井带式输送机,根据井下工作面布置及煤流方向,综合考虑各种生产因素、工作面的峰值煤量和区段煤仓对原煤的缓冲作用,确定主斜井带式输送机输送能力为800t/h。主斜井带式输送机设备布置图见图7-1-2。1、带宽带速的确定带式输送机的运第3页共45页第2页共45页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共45页输能力取决于带宽和带速的组合,增加带宽需要扩大巷道断面,不仅增加井巷工程量,加大投资,还对设备运行不利;而提高带速对降低井巷工程费用比较有利,带速愈高,物料单位长度质量愈小,所需胶带强度愈低,减速器传动比减小,整机设备费用减低。但提高带速必须有以下条件保证:①输送机应保证安装质量;若安装质量不高,物料易在胶带上发生跳动,而使机架、托辊产生动应力及胶带跑偏;②输送机应有可靠的安全保障措施,因速度愈高,愈易发生人身事故;③要有高质量的运行部件,因带速增大,托辊的直径、转速也相应增大,因此托辊质量要求高,作为易损件的配件成本高;④满足经济合理性要求,带速快,胶带的磨损加剧,从而使输送机的整机寿命降低;⑤满足通风要求,带速过大,影响巷道通风。所以带速取值不仅要在理论上合理可靠而且必须与国内制造、安装、维护水平及通风安全要求相适应。因此在设计中必须把两者兼顾,既满足带式输送机的提升能力,保证输送机的运行可靠性,又能节约投资。为降低主斜井带式输送机的胶带等级,结合计算及国内外大带宽、大运量输送机的使用情况以及输送机的发展情况,本带式输送机的带宽确定为1.2m,带速为4.0m/s。2、设备选型:(1)初定设计参数本带式输送机带宽B=1200mm,带速v=4.0m/s。上托辊间距ao=1.2m,上托辊槽角λ=35°,普通托辊与前倾托辊相间排列,排列之比为6:4。下托辊间距au=3.0m,下托辊为V...
