电力电子技术实验报告VIP免费

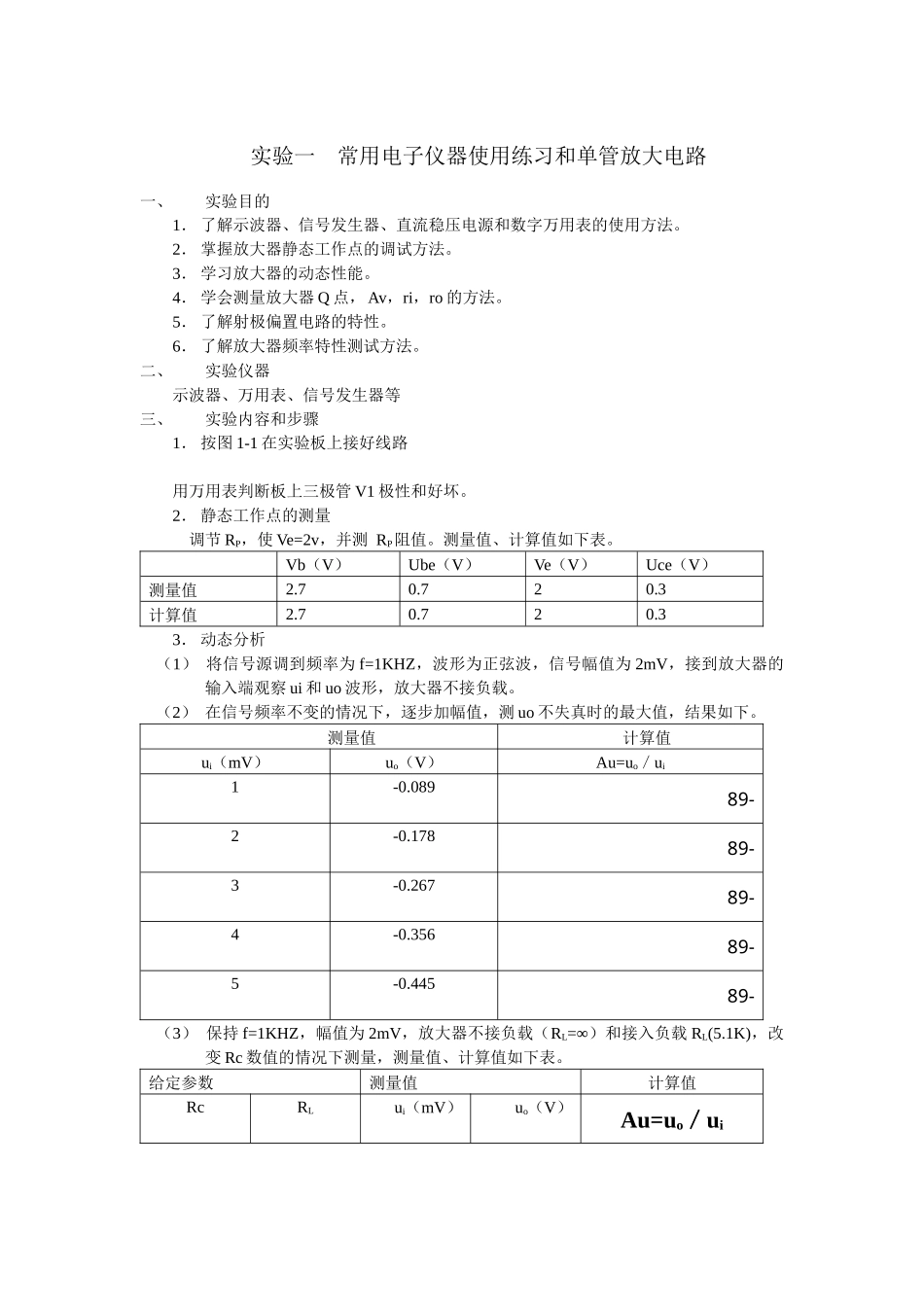

更多资料请访问.(.....)更多企业学院：...../Shop/《中小企业管理全能版》183套讲座+89700份资料...../Shop/40.shtml《总经理、高层管理》49套讲座+16388份资料...../Shop/38.shtml《中层管理学院》46套讲座+6020份资料...../Shop/39.shtml《国学智慧、易经》46套讲座...../Shop/41.shtml《人力资源学院》56套讲座+27123份资料...../Shop/44.shtml《各阶段员工培训学院》77套讲座+324份资料...../Shop/49.shtml《员工管理企业学院》67套讲座+8720份资料...../Shop/42.shtml《工厂生产管理学院》52套讲座+13920份资料...../Shop/43.shtml《财务管理学院》53套讲座+17945份资料...../Shop/45.shtml《销售经理学院》56套讲座+14350份资料...../Shop/46.shtml《销售人员培训学院》72套讲座+4879份资料...../Shop/47.shtml模拟、数字及电力电子技术（模电数电部分）实验报告2专业：班级：实验一常用电子仪器使用练习和单管放大电路一、实验目的1．了解示波器、信号发生器、直流稳压电源和数字万用表的使用方法。2．掌握放大器静态工作点的调试方法。3．学习放大器的动态性能。4．学会测量放大器Q点，Av，ri，ro的方法。5．了解射极偏置电路的特性。6．了解放大器频率特性测试方法。二、实验仪器示波器、万用表、信号发生器等三、实验内容和步骤1．按图1-1在实验板上接好线路用万用表判断板上三极管V1极性和好坏。2．静态工作点的测量调节RP，使Ve=2v，并测RP阻值。测量值、计算值如下表。Vb（V）Ube（V）Ve（V）Uce（V）测量值2.70.720.3计算值2.70.720.33．动态分析（1）将信号源调到频率为f=1KHZ，波形为正弦波，信号幅值为2mV，接到放大器的输入端观察ui和uo波形，放大器不接负载。（2）在信号频率不变的情况下，逐步加幅值，测uo不失真时的最大值，结果如下。测量值计算值ui（mV）uo（V）Au=uo／ui1-0.089-892-0.178-893-0.267-894-0.356-895-0.445-89（3）保持f=1KHZ，幅值为2mV，放大器不接负载（RL=∞）和接入负载RL(5.1K)，改变Rc数值的情况下测量，测量值、计算值如下表。给定参数测量值计算值RcRLui（mV）uo（V）Au=uo／ui5.1K5.1K2-0.178-892.5K5.1K2-0.118-595.1K∞2-0.356-1782.5K∞2-0.174-874．放大器的输入、输出电阻（1）输入电阻测量在输入端串接5.1K电阻，加入f=1KHZ、20mV的正弦波信号，用示波器观察输出波形，用毫伏表分别测量对地电位Vs、Vi。如图1-3所示。将所测数据及计算结果填入表1-3中。图1-3输入电阻测量表1-4测量值计算值Vs（mV）Vi（mV）ri=Vi*Rs/(Vs-Vi)2041.275K（2）输出电阻测量在A点加f=1KHZ的正弦波交流信号,在输出端接入可调电阻作为负载，选择合适的RL值使放大器的输出波形不失真(接示波器观察)，用毫伏表分别测量接上负载RL时的电压VL及空载时的电压Vo。将所测数据及计算结果填入表1-4中。图1-4输出电阻测量表1-5测量值计算值Vo（mV）RL=∞VL（mV）RL=5.1kro=(Vo/VL-1)*RL3561785.1K实验二基本运算电路一、实验目的1、熟悉Multisim9软件的使用方法。2、掌握理解集成运算放大器的工作原理。3、掌握集成运算放大电路的基本运算关系及基本测量方法。二、虚礼实验仪器及器材双踪示波器、信号发生器、交流毫伏表、数字万用表等仪器、集成电路741三、实验原理与步骤1.按如下所示输入电路2.静态测试，记录集成电路的各管脚直流电压V2（uV）V3（uV）V4（V）V6（mV）V7（V）483-546-1412.3143.最大功率测试：9.994*10-9W4.频率响应测试：通频带89.7901K5.输出波形观察：正弦波6.放大倍数测量：9.997实验三集成门电路测试一、实验目的1．熟悉门电路的逻辑功能。2．熟悉常用集成门电路的引脚排列及其使用。二、实验设备和器件1．直流稳压电源、信号源、示波器、万用表、面包板2．74LS00、74LS04、74LS86三、实验内容1．非门逻辑功能分别将输入端A接低电平和高电平，测试输出端F电压，实验结果如下表。2．与非门逻辑功能，实验结果如右表。3．异或门逻辑功能，实验结果如右表。4．与或非门逻辑功能，实验结果如下表。输入输出ABCDF电压（V）F00002.4100012.4100110.4001012.4101110.4011110.405．与非门对输出的控制输入端A接一连续脉冲，输入端B分别接高...
