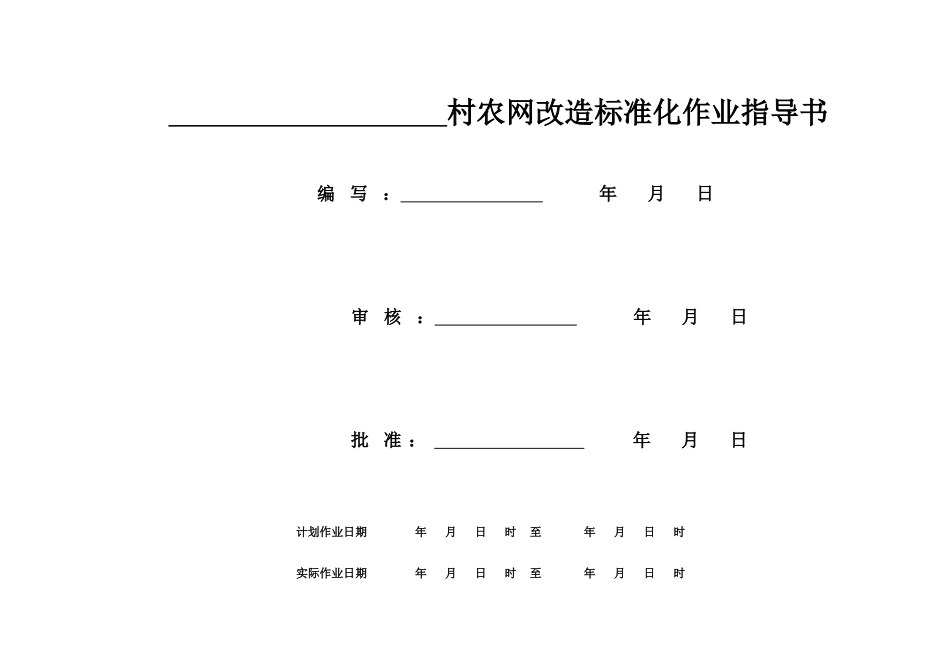

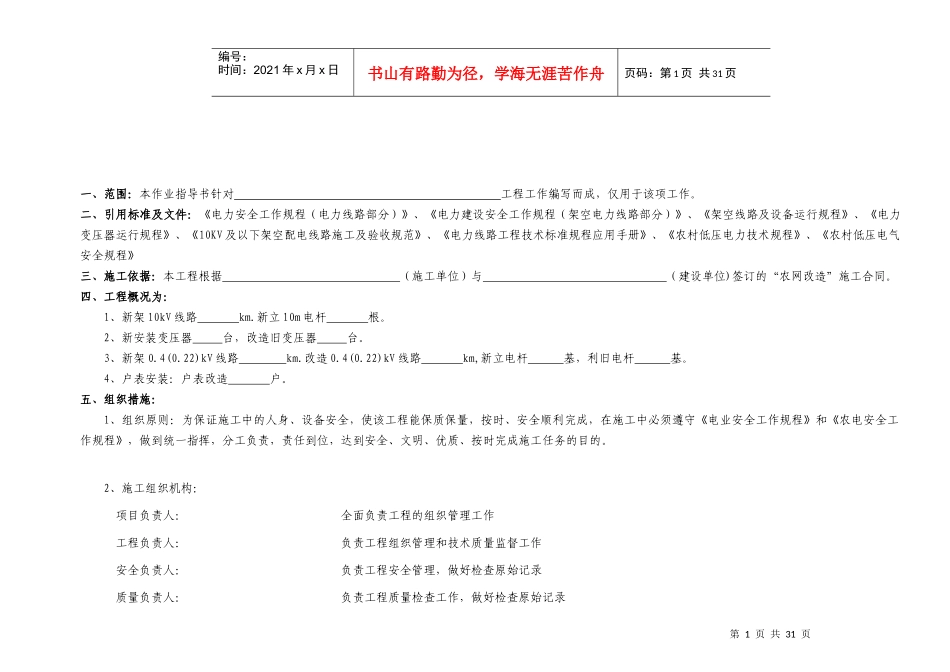

村农网改造标准化作业指导书编写：年月日审核：年月日批准：年月日计划作业日期年月日时至年月日时实际作业日期年月日时至年月日时第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页一、范围：本作业指导书针对工程工作编写而成，仅用于该项工作。二、引用标准及文件：《电力安全工作规程（电力线路部分）》、《电力建设安全工作规程（架空电力线路部分）》、《架空线路及设备运行规程》、《电力变压器运行规程》、《10KV及以下架空配电线路施工及验收规范》、《电力线路工程技术标准规程应用手册》、《农村低压电力技术规程》、《农村低压电气安全规程》三、施工依据：本工程根据（施工单位）与（建设单位)签订的“农网改造”施工合同。四、工程概况为：1、新架10kV线路km.新立10m电杆根。2、新安装变压器台，改造旧变压器台。3、新架0.4(0.22)kV线路km.改造0.4(0.22)kV线路km,新立电杆基，利旧电杆基。4、户表安装：户表改造户。五、组织措施：1、组织原则：为保证施工中的人身、设备安全，使该工程能保质保量，按时、安全顺利完成，在施工中必须遵守《电业安全工作规程》和《农电安全工作规程》，做到统一指挥，分工负责，责任到位，达到安全、文明、优质、按时完成施工任务的目的。2、施工组织机构：项目负责人：全面负责工程的组织管理工作工程负责人：负责工程组织管理和技术质量监督工作安全负责人：负责工程安全管理，做好检查原始记录质量负责人：负责工程质量检查工作，做好检查原始记录第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页物资负责人：负责工程材料验收，保管、发放3、工作班成员：技工：民工：等人六、技术措施：1、本工程严格按照国标GB50173-92《电气安装工程35KV及以下架空电力线路施工及验收规范》、SD292--88《架空配电线路及设备运行规程》及DL/T499--2001《农村低压电力技术规范》和有关规定进行施工。2、施工前应组织全体施工人员，认真学习《安规》、《规范》和《操作规程》及质量检验评定标准。3、材料和设备进场后，应进行检验，由负责逐一核实材料的规格、型号、数量是否按设计施工图纸配备，质量是否良好。4、杆坑，拉线坑开挖的深度，宽度应符合规程要求，经检验合格后才能进入下道工序。5、横担安装应平直牢固，应装于受电侧。6﹑螺栓的穿入方向应符合下列规定：①、对立体结构：水平方向由内向外，垂直方向由下向上。⑵、对水平结构：顺线路方向，双面结构由内向外，平面结构由用电侧穿入横线路方向，两侧由内向外。中间由左向右（面向受电侧）垂直方向由下向上。7﹑绝缘子安装时应清除表面灰垢，检查外观是否完好，安装应牢固，联接可靠。8﹑拉线坑回填土时应将土块打碎后夯实，拉线坑宜设防沉层。拉线棒露出地面长度为500mm～700mm。按要求对拉线应加装拉线绝缘子。9﹑导线采用叉接缠绕方法连接时，工艺、强度必须符合规范要求。10﹑变压器的安装，对地距离不低于2.5米，跌落式熔断器的安装，对地距离不低于4.5米，避雷器的安装对地距离不低于4.0米，各部位电气连接紧密可靠，操作灵活，排列整齐，高低一致，其相间距离必须符合设计要求。11﹑接地工程：接地体埋设深度应大于或等于0.6米，接地装置应连接可靠，连接采用搭焊时应符合规程规定，当配电变压器容量小于100KVA时，土壤干燥时测量接地电阻值不应大于10Ω；当配电变压器容量大于等于100KVA时，土壤干燥时测量接地电阻值不应大于4Ω。12、杆坑开挖、接地开挖、电杆组立、金具组装等每道工序完工后，搞好质量检查，上道工序验收合格才能进行下道工序工作。13﹑本工程施工线路的停、送电应严格按照《安规》规定进行，由负责停送电联系及做好现场安全措施。第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页七、安全措施：1、认真贯彻“安全第一，预防为主，综合治理”的方针严格执行《电业安全工作规程》、《电力建设安全工作规程》、《电力建设安全施工管理规定》及国电公司和省公司“五查，一落实”和市公司有关文件规定。在工作中严格执行...
