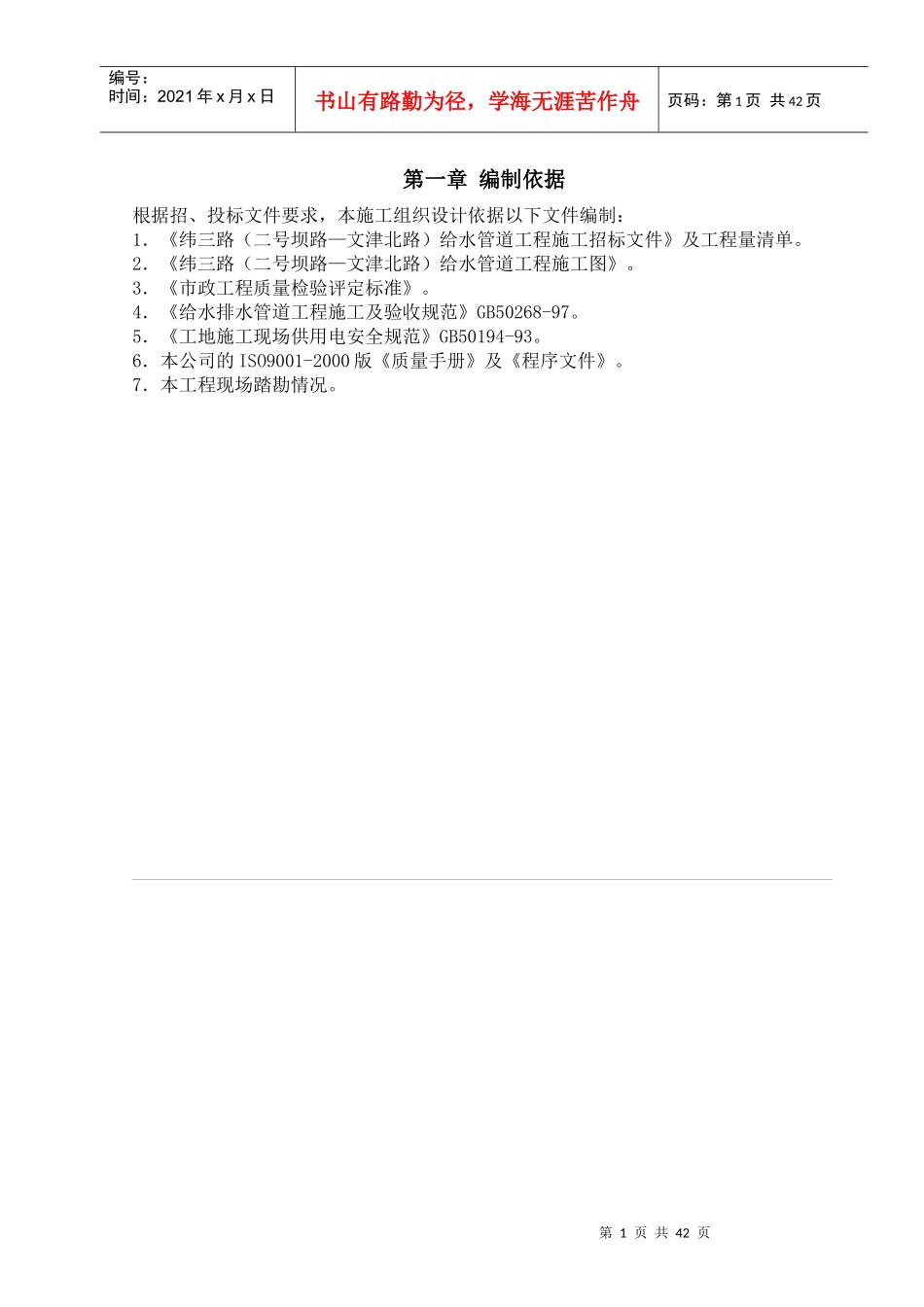

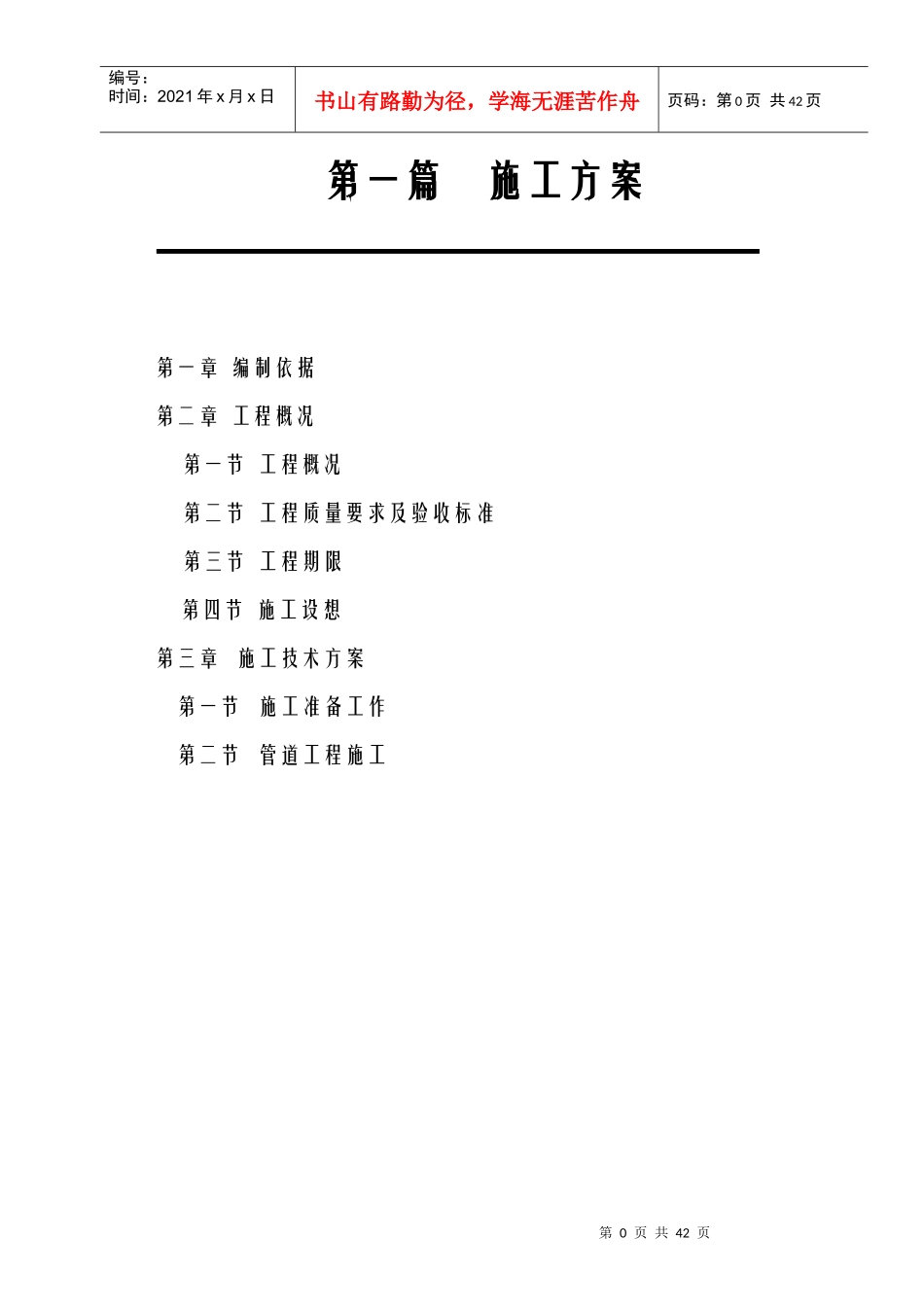

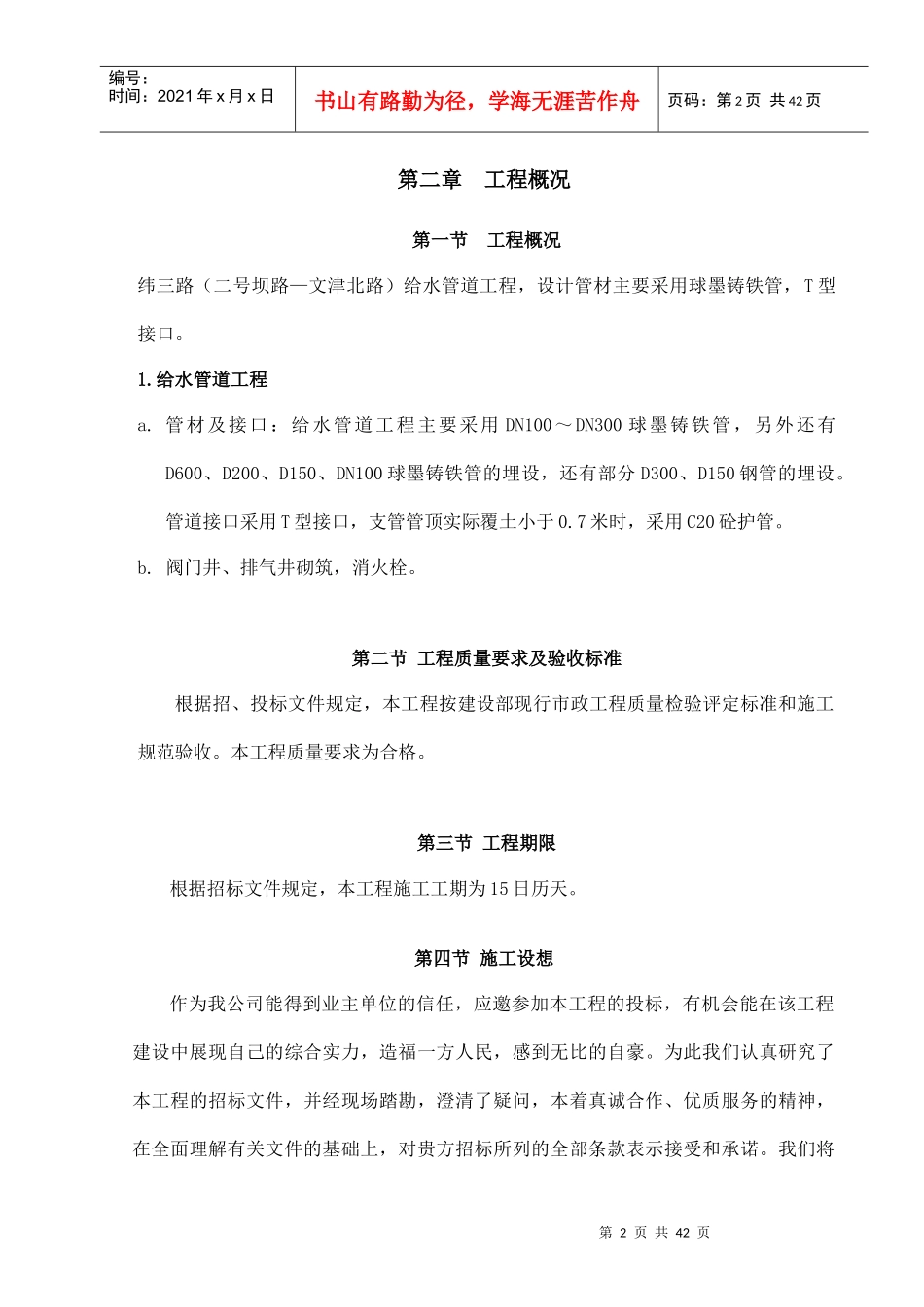

第0页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共42页第一篇施工方案第一章编制依据第二章工程概况第一节工程概况第二节工程质量要求及验收标准第三节工程期限第四节施工设想第三章施工技术方案第一节施工准备工作第二节管道工程施工第1页共42页第0页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页第一章编制依据根据招、投标文件要求，本施工组织设计依据以下文件编制：1．《纬三路（二号坝路—文津北路）给水管道工程施工招标文件》及工程量清单。2．《纬三路（二号坝路—文津北路）给水管道工程施工图》。3．《市政工程质量检验评定标准》。4．《给水排水管道工程施工及验收规范》GB50268-97。5．《工地施工现场供用电安全规范》GB50194-93。6．本公司的ISO9001-2000版《质量手册》及《程序文件》。7．本工程现场踏勘情况。第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页第二章工程概况第一节工程概况纬三路（二号坝路—文津北路）给水管道工程，设计管材主要采用球墨铸铁管，T型接口。1.给水管道工程a.管材及接口：给水管道工程主要采用DN100～DN300球墨铸铁管，另外还有D600、D200、D150、DN100球墨铸铁管的埋设，还有部分D300、D150钢管的埋设。管道接口采用T型接口，支管管顶实际覆土小于0.7米时，采用C20砼护管。b.阀门井、排气井砌筑，消火栓。第二节工程质量要求及验收标准根据招、投标文件规定，本工程按建设部现行市政工程质量检验评定标准和施工规范验收。本工程质量要求为合格。第三节工程期限根据招标文件规定，本工程施工工期为15日历天。第四节施工设想作为我公司能得到业主单位的信任，应邀参加本工程的投标，有机会能在该工程建设中展现自己的综合实力，造福一方人民，感到无比的自豪。为此我们认真研究了本工程的招标文件，并经现场踏勘，澄清了疑问，本着真诚合作、优质服务的精神，在全面理解有关文件的基础上，对贵方招标所列的全部条款表示接受和承诺。我们将第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页投入最优秀的施工管理人员和性能合格的机械设备，形成最佳组合，充分发挥我们的特长，确保工程在15日历天内完工，质量达到合格等级。第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页第三章施工技术方案第一节施工准备工作在施工前首先应做好以下施工准备工作：1．熟悉施工图纸，如发现图纸问题，及时与设计部门联系解决。认真学习有关技术规范，安全操作规程及质量检验评定标准，制定本工程质量控制、试验、安全、文明施工的具体实施细则。2．材料组织的好坏，直接关系到整个工程的施工质量、进度和工程造价。在施工前，应及时联系施工中所需材料的供应方，做好分供方调查，详细调查材料供应方的质量管理和质量保证情况、生产能力等，并根据调查结果选择材料合格分供方，确保材料保质保量、按时供应。3．测量放样（1）中心线控制进场交桩后，根据业主提供的工程中心线进行复测。放出中桩后，上报监理请其复验、批准，同时填写测量复核记录。（2）水准点控制根据业主提供的场内水准点，用水准仪将水准点引至道路沿线自己设的临时水准点上，并进行往返闭合，闭合精度需符合《工程测量规范》GB50026-93中的要求。（3）做好水电接入及文明施工准备，及时组织人员和机具设备、材料进场。第5页共42页第4页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共42页第二节给水管道工程施工1．施工工艺流程施工准备沟槽开挖排水沟、排水槽排水不合格检验合格安管（混凝土包方）不合格检验回填2．施工方法2.1施工准备（1）施工放样根据设计图纸及道路中心线和水准点正确地进行管道的测量放样工作（主要测定管道中线、附属构造物位置、堆土料界线、中心桩、方向桩，并设置固定可靠的护桩），是该工程施工的第一项工程内容。测量放样工作的准确性，对施工进度、质量有直接影响。因此施工测量工作要符合设计要求...
