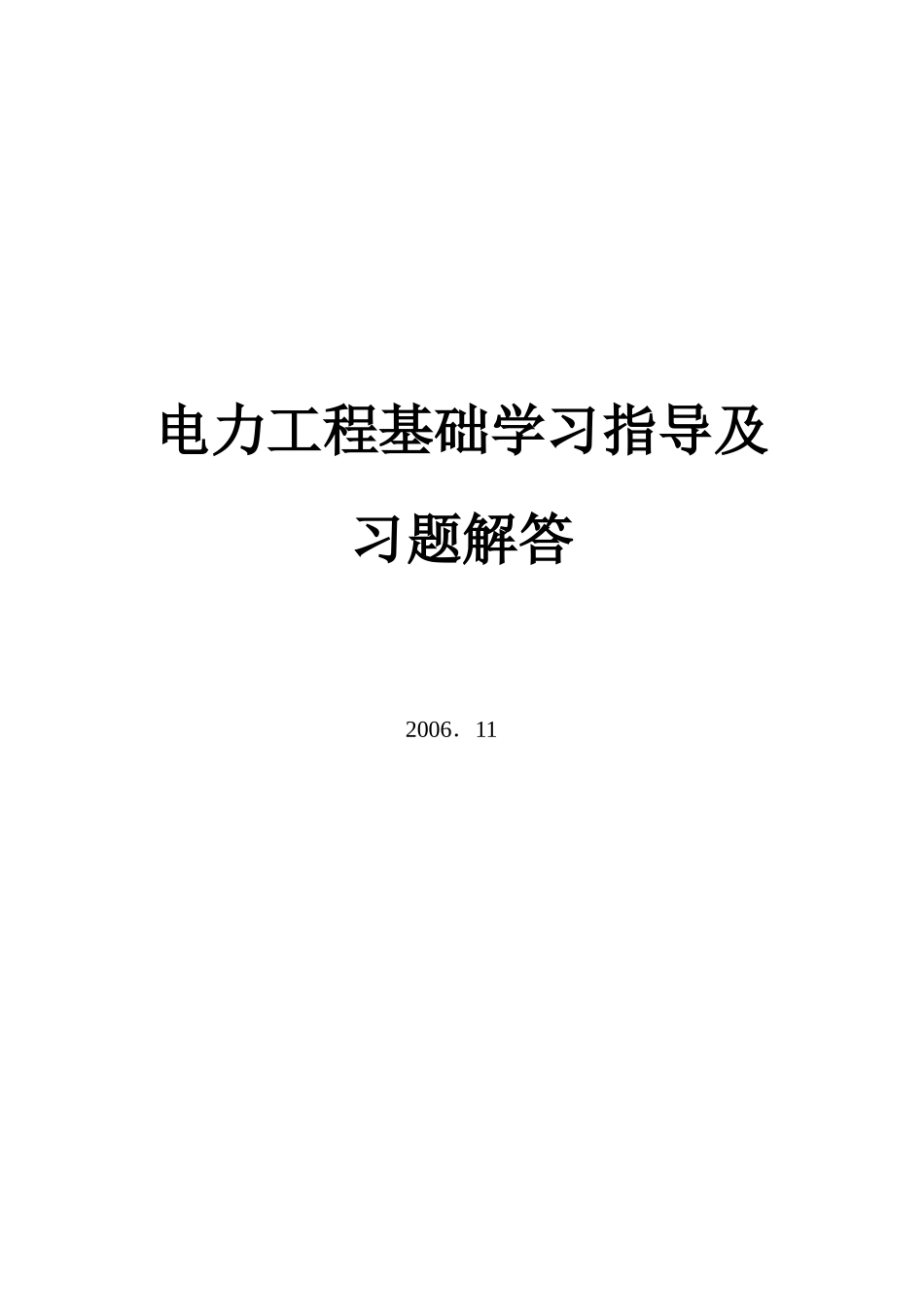

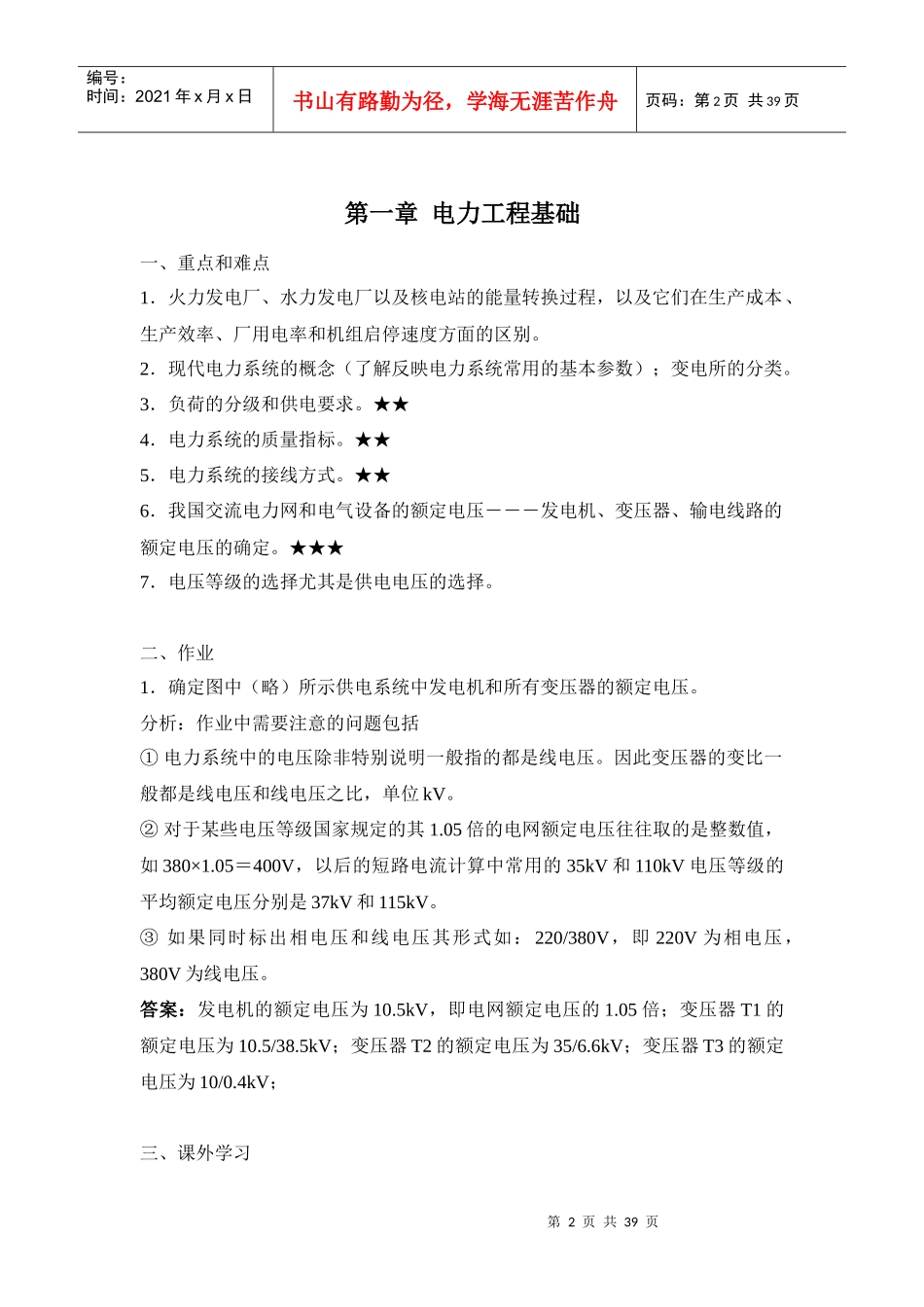

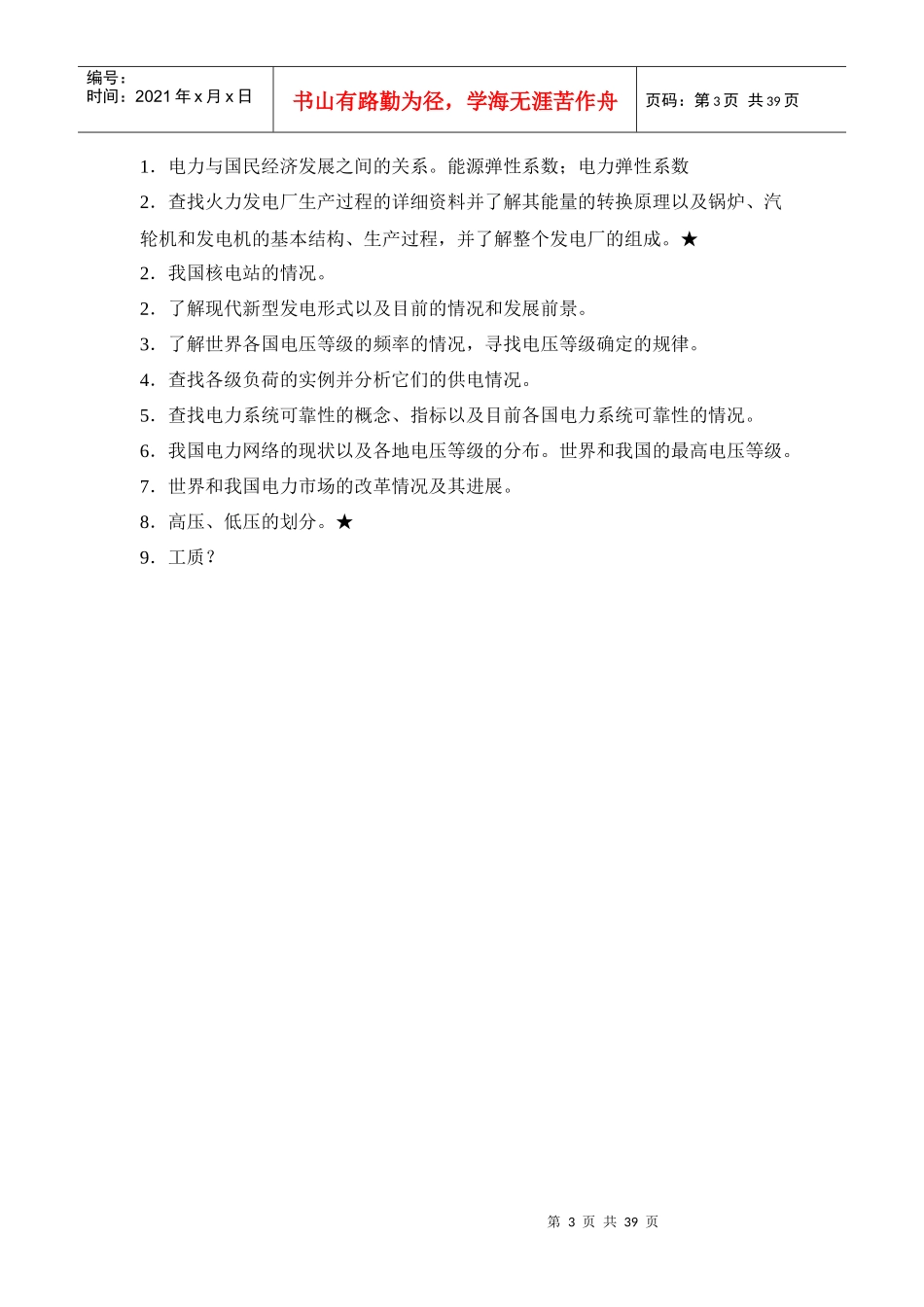

电力工程基础学习指导及习题解答2006．11第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页第一章电力工程基础一、重点和难点1．火力发电厂、水力发电厂以及核电站的能量转换过程，以及它们在生产成本、生产效率、厂用电率和机组启停速度方面的区别。2．现代电力系统的概念（了解反映电力系统常用的基本参数）；变电所的分类。3．负荷的分级和供电要求。★★4．电力系统的质量指标。★★5．电力系统的接线方式。★★6．我国交流电力网和电气设备的额定电压―――发电机、变压器、输电线路的额定电压的确定。★★★7．电压等级的选择尤其是供电电压的选择。二、作业1．确定图中（略）所示供电系统中发电机和所有变压器的额定电压。分析：作业中需要注意的问题包括①电力系统中的电压除非特别说明一般指的都是线电压。因此变压器的变比一般都是线电压和线电压之比，单位kV。②对于某些电压等级国家规定的其1.05倍的电网额定电压往往取的是整数值，如380×1.05＝400V，以后的短路电流计算中常用的35kV和110kV电压等级的平均额定电压分别是37kV和115kV。③如果同时标出相电压和线电压其形式如：220/380V，即220V为相电压，380V为线电压。答案：发电机的额定电压为10.5kV，即电网额定电压的1.05倍；变压器T1的额定电压为10.5/38.5kV；变压器T2的额定电压为35/6.6kV；变压器T3的额定电压为10/0.4kV；三、课外学习第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页1．电力与国民经济发展之间的关系。能源弹性系数；电力弹性系数2．查找火力发电厂生产过程的详细资料并了解其能量的转换原理以及锅炉、汽轮机和发电机的基本结构、生产过程，并了解整个发电厂的组成。★2．我国核电站的情况。2．了解现代新型发电形式以及目前的情况和发展前景。3．了解世界各国电压等级的频率的情况，寻找电压等级确定的规律。4．查找各级负荷的实例并分析它们的供电情况。5．查找电力系统可靠性的概念、指标以及目前各国电力系统可靠性的情况。6．我国电力网络的现状以及各地电压等级的分布。世界和我国的最高电压等级。7．世界和我国电力市场的改革情况及其进展。8．高压、低压的划分。★9．工质？第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页第二章电力网的参数计算和等值电路一、重点和难点1．换位的概念和方法。2．不同电压等级绝缘子串的数目。3．架空线路的等值电路及其参数的计算。★★★4．双绕组、普通三绕组以及自耦变压器的等值电路及其参数的计算。★★★5．导线的选择计算，注意其选择条件和校验项目。★★6．标么制。★★★二、作业1．书上的2.1。分析：①这一题需要注意的是双回架空输电线路，在求其等值电路时，对其参数的处理相当于是两个参数完全相同的回路的并联，因此阻抗要除2，导纳要乘2。②只有60kV以下线路才不需要验算电晕临界电压，而本题为110kV的线路，查P34页表2.2不需要计算电晕的导线最小直径可以发现110kV电压等级的线路不需要计算电晕的导线最小型号是LGJ－50，而本题的导线型号是LGJ－185，远远大于最小要求，故可以不用计算此线路的电导。③题目中给出的导线间几何均距是5m，即Dge＝5m，不需要再进行计算了。④计算单位长度的电阻时用的导线截面是其标称截面（即185）而不是其实际截面，由于它们的不同所造成的计算误差已经在ρ的取值中考虑进去了。答案：①先求一条线路单位长度的参数线路每公里电阻为：r1=ρS=31.5185=0.1703(Ω/KM)第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页线路每公里电抗为：x1=0.1445lgDger+0.0157=0.1445lg50009.5+0.0157=0.4089(Ω/KM)线路每公里电纳为：b1=7.58lgDger×10−6=7.58lg50009.5×10−6=2.7855×10−6(S/KM)②双回线路的参数为：③线路的Π型等值电路为：（略）2．书上的2.2分析：①题目中变压器的型号应该为SFL1－31500/110，其中31500表示的是变压器的额定容量是31500kW，110代表变压器的高压侧额定电压是110kV。②变压器的等值电...
