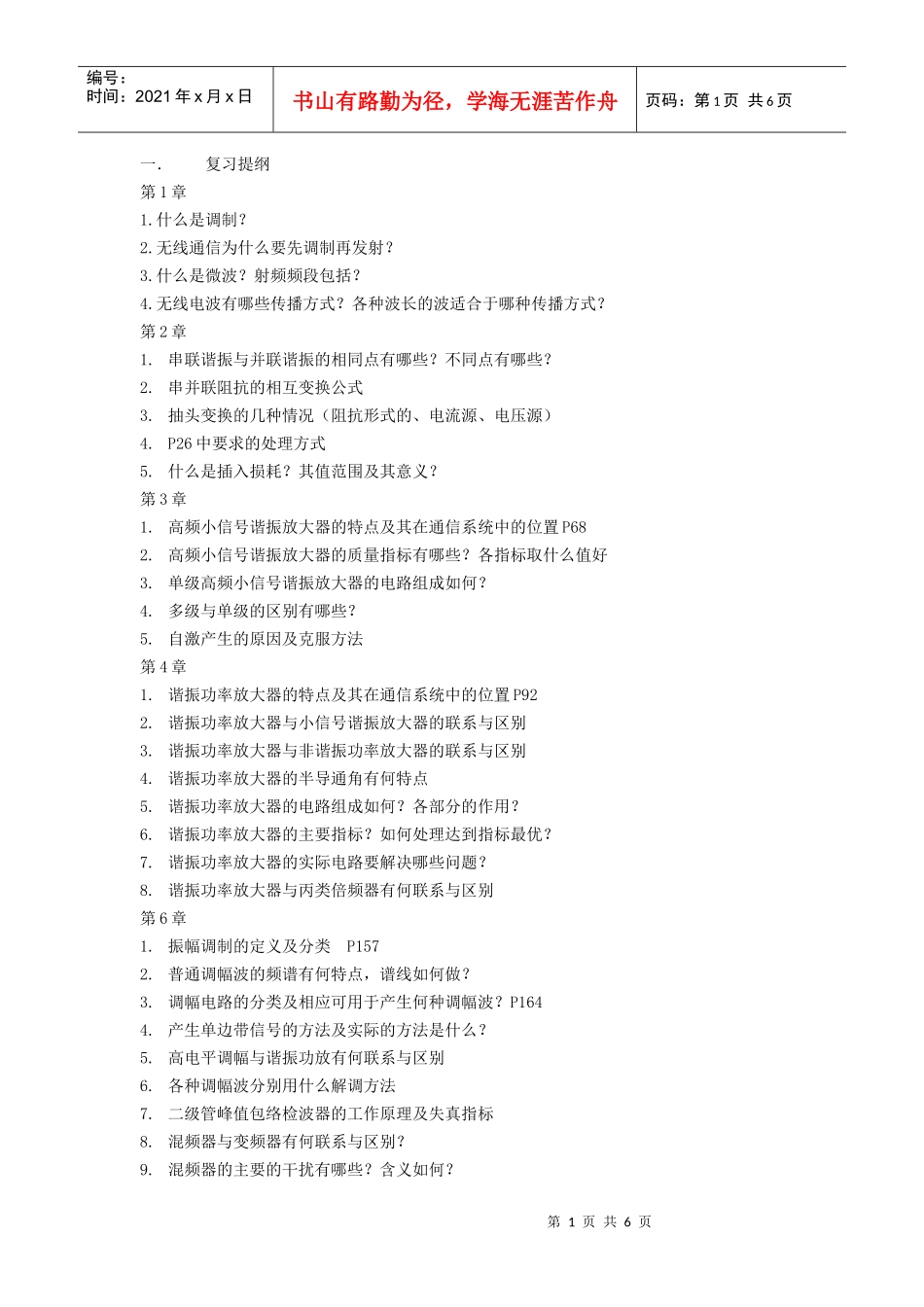

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页一．复习提纲第1章1.什么是调制？2.无线通信为什么要先调制再发射？3.什么是微波？射频频段包括？4.无线电波有哪些传播方式？各种波长的波适合于哪种传播方式？第2章1.串联谐振与并联谐振的相同点有哪些？不同点有哪些？2.串并联阻抗的相互变换公式3.抽头变换的几种情况（阻抗形式的、电流源、电压源）4.P26中要求的处理方式5.什么是插入损耗？其值范围及其意义？第3章1.高频小信号谐振放大器的特点及其在通信系统中的位置P682.高频小信号谐振放大器的质量指标有哪些？各指标取什么值好3.单级高频小信号谐振放大器的电路组成如何？4.多级与单级的区别有哪些？5.自激产生的原因及克服方法第4章1.谐振功率放大器的特点及其在通信系统中的位置P922.谐振功率放大器与小信号谐振放大器的联系与区别3.谐振功率放大器与非谐振功率放大器的联系与区别4.谐振功率放大器的半导通角有何特点5.谐振功率放大器的电路组成如何？各部分的作用？6.谐振功率放大器的主要指标？如何处理达到指标最优？7.谐振功率放大器的实际电路要解决哪些问题？8.谐振功率放大器与丙类倍频器有何联系与区别第6章1.振幅调制的定义及分类P1572.普通调幅波的频谱有何特点，谱线如何做？3.调幅电路的分类及相应可用于产生何种调幅波？P1644.产生单边带信号的方法及实际的方法是什么？5.高电平调幅与谐振功放有何联系与区别6.各种调幅波分别用什么解调方法7.二级管峰值包络检波器的工作原理及失真指标8.混频器与变频器有何联系与区别？9.混频器的主要的干扰有哪些？含义如何？第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页第7章1.调角与调幅有何区别，各自特点如何？2.调频与调相各自的定义及定义式3.什么是频偏与调制指数?二者有何关系？7-20式4.调频与调相的频谱有何特点？有效带宽及其特点？5.调频波的功率有何特点6.调频与调相有何联系与区别P227上7.调频方法分类。什么是直接调频与间接调频？8.间接调频的关键是什么？调相的方法有哪些？P2339.什么叫鉴频与鉴相？10.鉴频的常用方法分别有哪些？11.鉴频器的主要特性是什么？如何定义？用哪些指标衡量？相应的指标的含义如何？第8章1.什么是数字调制？P2522.数字调制的载波与调制信号为？3.数字调制的分类4.绝对调相与相对调相的定义5.二进制绝对调相有何缺点？6.如何实现二进制相对调相的调制与解调？7.二进制相对调相的主要的优缺点8.如何理解二进制数字调制、四进制数字调制、八进制数字调制？第10章1.相位锁定的条件2.什么是捕捉过程？什么是跟踪过程？二、复习题1.已知调制信号为vΩ(t)=cos2π×102t,未调制时的载波频率f0为107Hz,载波振幅为1V,分别进行调频和调相,且KfK和P值的大小均为100,试完成以下任务:1)分别计算调频和调相时的瞬时频率和瞬时相位.2)分别计算调频和调相时的频偏和调制指数.第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页3)分别计算已调制的调频波和调相波的有效频带宽度.4)分别计算在单位电阻上调频波和调相波的的平均功率5)写出已调调频波和调相波电压的数学表达式.解:1)调频时的频偏和调制指数:Δωf=KfVΩ=100×2=200(弧度/秒)调相时的频偏和调制指数:Δωp=KpVΩΩ=100×2×2π×1000=4π×105(弧度/秒)2)3)W4)4.对于锁相环路（PLL）：1)简述锁相环路的组成并画出组成框图，然后简要说明各部分的作用。2)举例说明锁相环路的应用电路、画出其原理电路图并简要说明其原理?（举2个应用）。解:1）作用见教材P328～3312）见教材P344～346或讲课内容3.有一谐振功率放大器,其转移特性曲线如图3所示.已知该谐振放大器所采用的晶体管的参数为fT≥170MHz,功率增益Ap≥20dB,管子允许通过的最大电流ICM=2.5A,最大集电极功耗为Pcmax=4W.管子的VBZ=0.62V,放大器的负偏置|VBB|=1.38V,θC=700,VCC=24V,mf=KfVΩΩ=100×22π×1000=110πmp=KpVΩ=100×2=200BWf=2(mf+1)Ω=2×(110π+1)×2π×1000=400+4000π=12960(弧度/秒)BWp=2(mp+1)Ω=2×(200+1)×2π×1000=400...
