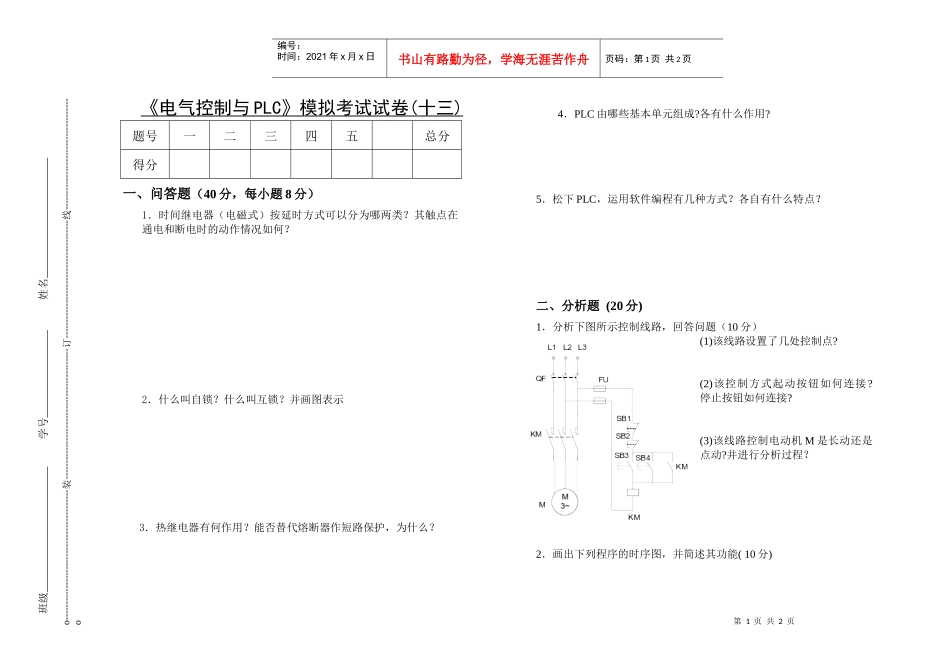

第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共2页《电气控制与PLC》模拟考试试卷(十三)题号一二三四五总分得分一、问答题（40分，每小题8分）1．时间继电器（电磁式）按延时方式可以分为哪两类
其触点在通电和断电时的动作情况如何
2．什么叫自锁
并画图表示3．热继电器有何作用
能否替代熔断器作短路保护，为什么
4．PLC由哪些基本单元组成
各有什么作用
5．松下PLC，运用软件编程有几种方式
各自有什么特点
二、分析题(20分)1．分析下图所示控制线路，回答问题（10分）(1)该线路设置了几处控制点
(2)该控制方式起动按钮如何连接
停止按钮如何连接
(3)该线路控制电动机M是长动还是点动
并进行分析过程
2．画出下列程序的时序图，并简述其功能(10分)班级_______________________学号________________姓名______________________o-----------------------------------------装-----------------------------------------订-------------------------------------线-----------------------------------o第2页共2页第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共2页三、设计题(40分)1．第一台电动机启动后，过一段时间10s后，第二台自行启动，同时停车（8分）2．一台双速电动机，按下列要求设计控制电路
①既能低速运行，又能高速运行；②高速运行时，先低速起动；③具有必要的保护环节
（12分）3．设计一程序：满足如下功能(10分)1）按下按钮，首先A灯亮2）1s后A灯灭，B灯亮3）再过1s后B灯
