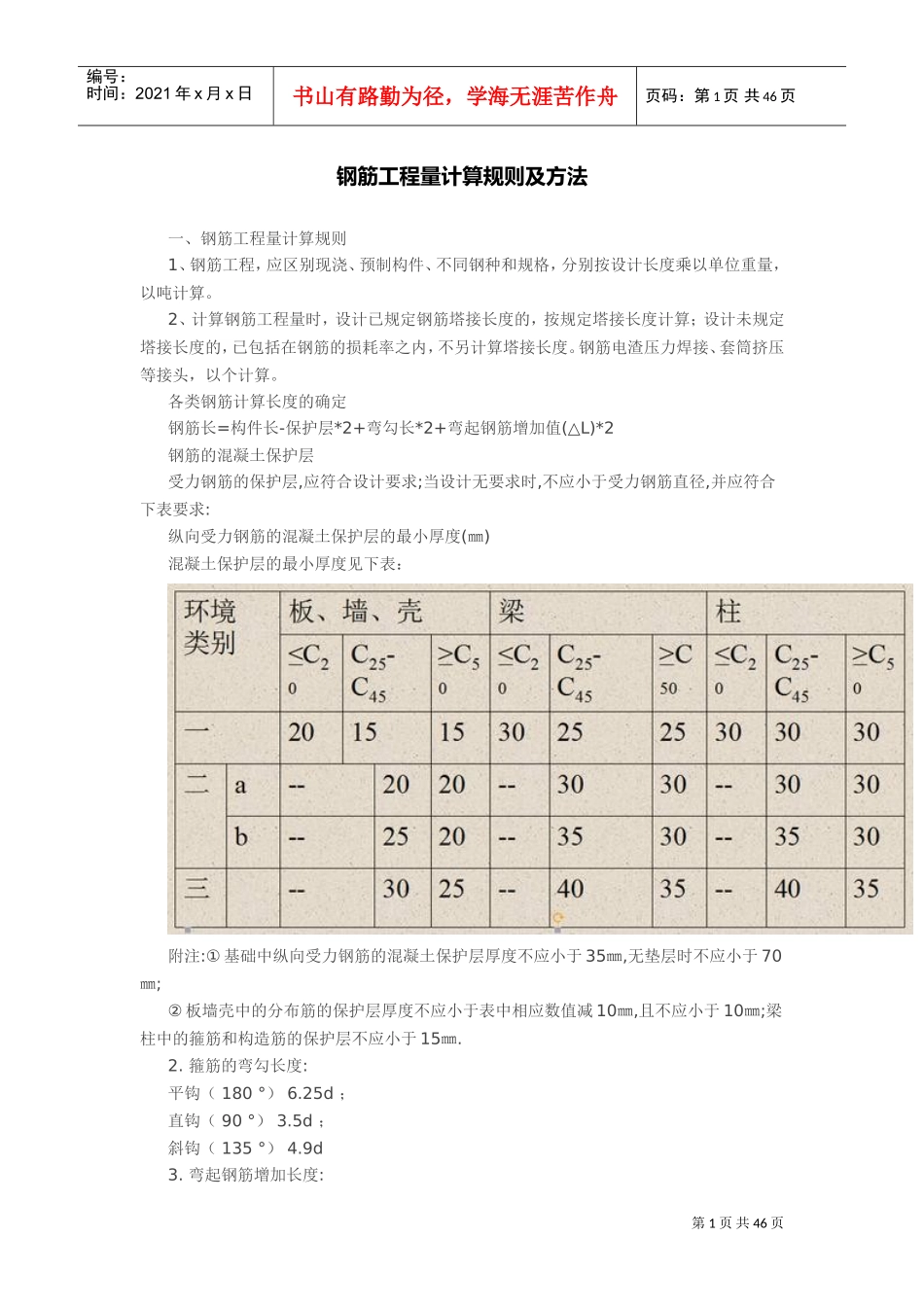

第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页钢筋工程量计算规则及方法一、钢筋工程量计算规则1、钢筋工程，应区别现浇、预制构件、不同钢种和规格，分别按设计长度乘以单位重量，以吨计算。2、计算钢筋工程量时，设计已规定钢筋塔接长度的，按规定塔接长度计算；设计未规定塔接长度的，已包括在钢筋的损耗率之内，不另计算塔接长度。钢筋电渣压力焊接、套筒挤压等接头，以个计算。各类钢筋计算长度的确定钢筋长=构件长-保护层*2+弯勾长*2+弯起钢筋增加值(△L)*2钢筋的混凝土保护层受力钢筋的保护层,应符合设计要求;当设计无要求时,不应小于受力钢筋直径,并应符合下表要求:纵向受力钢筋的混凝土保护层的最小厚度(㎜)混凝土保护层的最小厚度见下表：附注:①基础中纵向受力钢筋的混凝土保护层厚度不应小于35㎜,无垫层时不应小于70㎜;②板墙壳中的分布筋的保护层厚度不应小于表中相应数值减10㎜,且不应小于10㎜;梁柱中的箍筋和构造筋的保护层不应小于15㎜.2.箍筋的弯勾长度:平钩（180°）6.25d；直钩（90°）3.5d；斜钩（135°）4.9d3.弯起钢筋增加长度:第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页30°：0.268H0;45°：0.41H0;60°：0.585H04.箍筋长度:封闭方箍箍筋长度=2*(长+宽)+20d或=构件截面外边周长-8倍保护层厚+27.8d⑶箍筋根数的确定：N=（构件长-保护层）/间距+1二各种构件钢筋计算方法基础（一）条形基础1、横向受力钢筋的直径，一般为6~16mm；间距为120—250mm。2、纵向分布钢筋的直径，一般为5~6mm；间距为250~350mm。3、条形基础的宽度B≥1600mm时，横向受力钢筋的长度可减至0.9B，交错布置，如图2-3示。（二）独立基础第3页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页1、独立基础系双向受力，其受力钢筋直径不宜小于8mm，间距为100~200mm。沿短边方向的受力钢筋一般置于长边受力钢筋的上面。当基础边长B≥3000mm时(除基础支承在桩上外)，受力钢筋的长度可减为0.9B交错布置。2、现浇柱下独立基础的插筋直径、根数和间距应与柱中钢筋相同，下端宜做成直弯钩，放在基础的钢筋网上，如图2-5示。当基础高度较大时，仅四角插筋伸至基底。插筋的箍筋与柱中箍筋相同，基础内设置二个。梁的平法标注●梁的平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。●集中标注包括梁编号、梁截面尺寸、箍筋、通长筋或架立筋配置、梁侧面纵向构造钢筋或受扭钢筋配置、梁顶面标高高差（该项为选注）。●原位标注内容包括梁支座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。第4页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共46页集中标注表示：框架梁KL1，3跨，一端有悬挑,截面为300*600；箍筋为I级钢筋，直径8，加密区间距为100，非加密区间距为200，均为两肢箍；上部通长筋为2根直径22的二级钢；原位标注表示：支座1上部纵筋为4根直径22的二级钢，支座2两边上部纵筋为6根直径22的二级钢分两排，上一排为4根，下一排为2根；第一跨跨距3600，下部纵筋为3根直径18的二级钢，全部伸入支座，；第二跨跨距5800，下部纵筋为4根直径18的二级钢，全部伸入支座；以后类推。梁的平法钢筋工程量计算1）平法楼层框架梁常见的钢筋计算方法有以下几种：上部贯通筋：上部贯通筋长L=各跨长之和—左右支座内侧宽+锚固长度+搭接长度锚固长度取值：当支座宽度—保护层大于等于LaE且大于等于0.5hc+5d时，锚固长度=max(LaE,0.5hc+5d);当支座宽度—保护层
