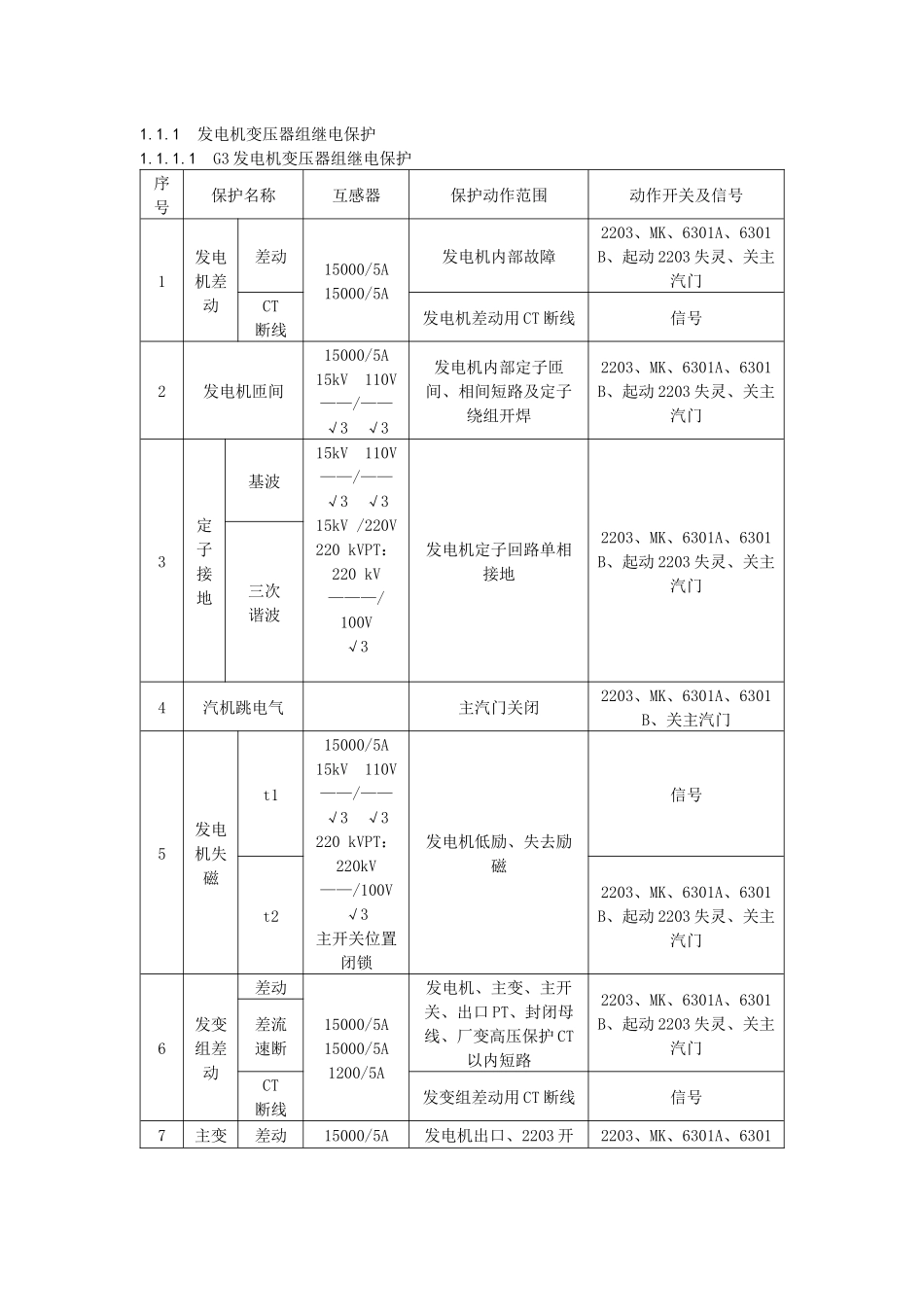

1.1.1发电机变压器组继电保护1.1.1.1G3发电机变压器组继电保护序号保护名称互感器保护动作范围动作开关及信号1发电机差动差动15000/5A15000/5A发电机内部故障2203、MK、6301A、6301B、起动2203失灵、关主汽门CT断线发电机差动用CT断线信号2发电机匝间15000/5A15kV110V——/——√3√3发电机内部定子匝间、相间短路及定子绕组开焊2203、MK、6301A、6301B、起动2203失灵、关主汽门3定子接地基波15kV110V——/——√3√315kV/220V220kVPT：220kV———/100V√3发电机定子回路单相接地2203、MK、6301A、6301B、起动2203失灵、关主汽门三次谐波4汽机跳电气主汽门关闭2203、MK、6301A、6301B、关主汽门5发电机失磁t115000/5A15kV110V——/——√3√3220kVPT：220kV——/100V√3主开关位置闭锁发电机低励、失去励磁信号t22203、MK、6301A、6301B、起动2203失灵、关主汽门6发变组差动差动15000/5A15000/5A1200/5A发电机、主变、主开关、出口PT、封闭母线、厂变高压保护CT以内短路2203、MK、6301A、6301B、起动2203失灵、关主汽门差流速断CT断线发变组差动用CT断线信号7主变差动15000/5A发电机出口、2203开2203、MK、6301A、6301差动1200/5A1200/5A关、TC高压侧之间故障B、起动2203失灵、关主汽门差流速断CT断线主变差动用CT断线信号8转子接地一点接地转子电压转子及励磁回路接地信号两点接地2203、MK、6301A、6301B、起动2203失灵、关主汽门9负序过负荷定时限15000/5A发电机不对称故障、不对称运行信号反时限2203、MK、6301A、6301B、起动2203失灵、关主汽门10阻抗t115000/5A15kV110V——/——√3√3发电机内部至220kV母线短路2245t22203、MK、6301A、6301B、起动2203失灵、关主汽门11主励磁机过流过负荷4000/5A主励静子回路过流信号反时限过流速断2203、MK、6301A、6301B、起动2203失灵、关主汽门12主变零序Ⅰ段t1600/5A主变高压侧至220kV母线单相接地2245t22203、MK、6301A、6301B、起动2203失灵、关主汽门13主变零序Ⅱ段t1600/5A主变高压侧至220kV母线单相接地2245t22203、MK、6301A、6301B、起动2203失灵、关主汽门14TC差动差动1200/5A3000/5A3000/5ATC高压侧至低压电缆短路2203、MK、6301A、6301B、起动2203失灵、关主汽门差流速断CT断线TC差动用CT断线信号15主变重瓦斯主变内部故障2203、MK、6301A、6301B、关主汽门16程跳逆功率15000/5A15kV110V——/——√3√3主汽门已关闭、同时定子对称过负荷反时限动作有功功率倒送2203、MK、DL3、DL4、6301A、6301B、起动2203失灵、关主汽门2203、MK、6301A、6301B、起动2203失灵17主变间隙零序300/5A220kVPT：220kV100V——/——/100V√3√3主变高压侧至220kV母线单相接地2203、MK、6301A、6301B、起动2203失灵、关主汽门18TC重瓦斯厂高变内部故障、压力高2203、MK、6301A、6301B、关主汽门19TC反时限过流1200/5A厂变至6kV母线2203、MK、6301A、6301B、起动2203失灵、关主汽门20逆功率t115000/5A15kV110V——/——√3√3主开关位置闭锁有功功率倒送信号t2220321发电机过电压15kV110V——/——√3√3发电机定子电压高2203、MK22过激磁15kV110V——/——√3√3发电机、主变因频率降低或电压高引起的铁芯磁饱和2203、MK23主开关非全相1200/5A主开关位置不对应主开关非全相运行220324MK及SR1、SR2、SR3联跳主开关位置闭锁MK掉闸或SR1、SR2、SR3全部掉闸220325母线失灵保护故障时所运行的220kV母线上的任一开关拒动220326母线差动保护220kV母线电源开关、负荷开关、-4、-5母2203线及PT短路27主变风扇全停主变两路冷却电源中断20分钟220328起停机保护15kV/220V主开关位置闭锁发电机升压至并网前的定子接地短路MK29发电机失步t115000/5A15kV110V——/——√3√3系统发生非稳定振荡信号t2220330定子对称过负荷定时限15000/5A发电机定子对称过流信号反时限程跳逆功率312203开关失灵1200/5A发电机故障，保护出口动作时，主开关拒动启动2203所在220kV母线失灵保护326301A反时限过流3000/5A6301A至母线短路及分路的后备保护6301A336301B反时限过流3000/5A6301B至母线短路及分路的后备保护6301B34TC通风1200/5A高压侧电流＞720A风扇自启动35操作气压低Ⅱ220...
