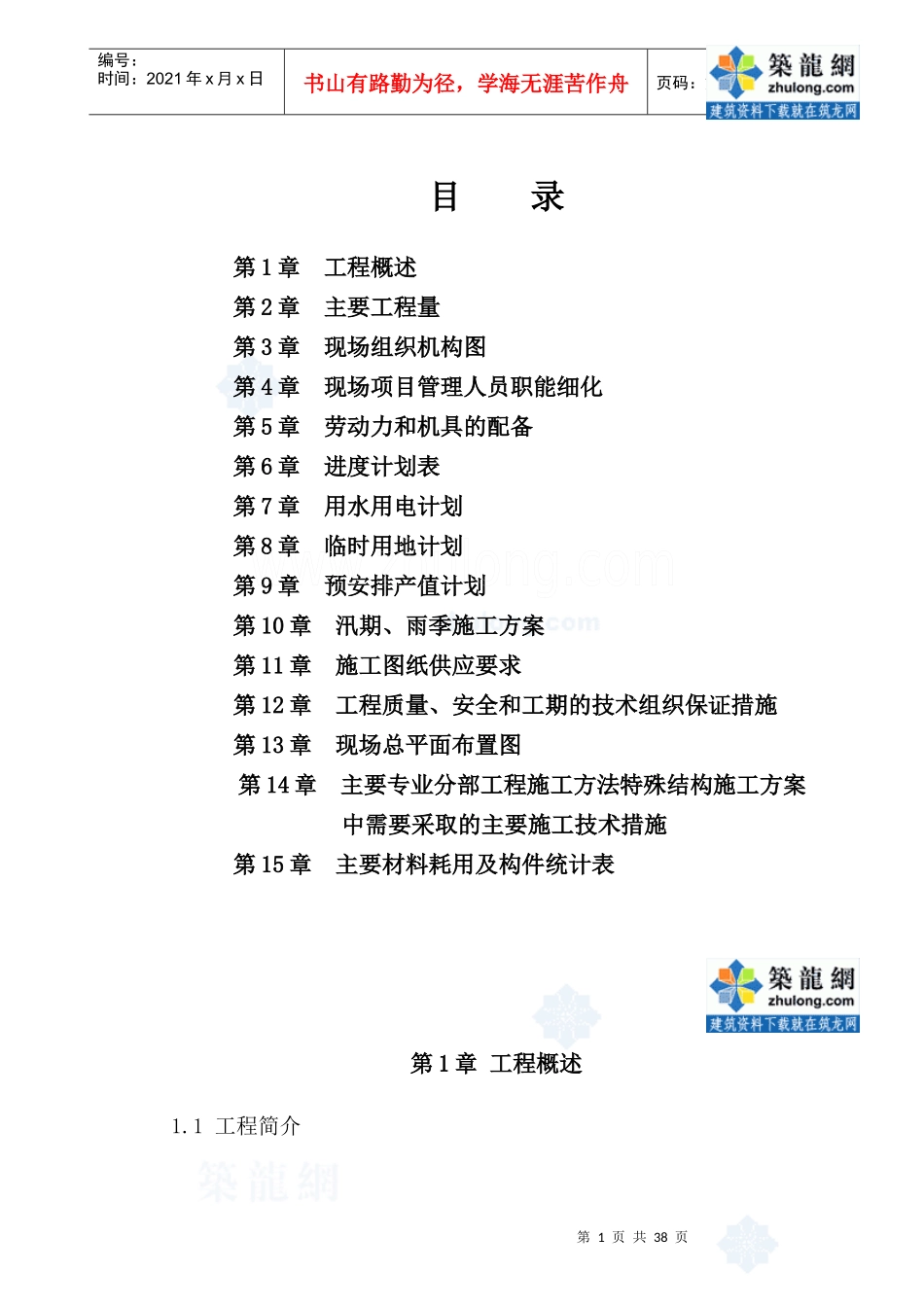

电气施工组织设计第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页目录第1章工程概述第2章主要工程量第3章现场组织机构图第4章现场项目管理人员职能细化第5章劳动力和机具的配备第6章进度计划表第7章用水用电计划第8章临时用地计划第9章预安排产值计划第10章汛期、雨季施工方案第11章施工图纸供应要求第12章工程质量、安全和工期的技术组织保证措施第13章现场总平面布置图第14章主要专业分部工程施工方法特殊结构施工方案中需要采取的主要施工技术措施第15章主要材料耗用及构件统计表第1章工程概述1.1工程简介第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页*****************有限公司电气安装项目由主车间电气工程(动力照明)；氢化车间的电气工程(动力照明)；皂化、造粒及成粉车间电气工程(动力照明)；罐区电气工程(动力照明)、外围管架及室外其它公用工程区域组成(配电室只包括低压出线及CMB1-Q-1,1-Q-2,1-Q-3动力柜及发电机到进线柜电缆安装工程);氢气车间间为防爆区域包括法兰静电跨接。桥架接地采用热镀锌扁铁-40-4与接地网相连。1.2编制依据1.2.1***********有限公司电气安装工程招标文件。1.2.2***********有限公司电气安装工程项目施工图。1.2.3工程答疑。1.2.4国家有关标准规范，电气安装执行：⑴建筑电气工程施工质量验收规范（GB50303-2002）。⑵电气装置安装工程电气照明施工及验收规（GB50259-96）。⑶电气装置安装工程低电压电气施工及验收规范（GB50254-96）。⑷电气安装工程盘、柜二次回路接线施工及验收规范（GBJ50169-92）。⑸电气装置安装电缆线路施工及验收规范（GB50168-92）。⑹电气装置安装工程接地装置施工及验收规范（GB50169-92）。⑺电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范。⑻图集：＜＜建筑电气安装工程图集＞＞防雷图集03D501-499D501-1接地安装图集03D501-4等电位图集02D501-2第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页第2章主要工程量序号工程量名称单位数量1按钮箱台2592盘、柜台913电机台3154电缆桥架米19885电缆米1372586电线米205007钢管米180458灯具套9629接地线米1988第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页第3章现场组织机构图3.1现场组织机构图公司总经理***有限公司项目经理质量经理技术经理计划经理安全经理项目部科室工程科质安科材料科计划科综合办公室3.2有关说明如该项目一旦我公司中标，将由我公司总部极具实力的下属分公司***分公司组建该项目部，该项目部设经理一名，由公司总部一副总经理担任，项目部副经理、现场管理人员将全部来自公司总部和***分公司，现场作业层全部来自***分公司，现场工作人员劳动人事关系均在公司总部。公司机关部室电气一队电气二队电气三队电气六队电气四队电气五队第5页共38页第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38页第4章现场项目管理人员职能细化管理人员职能细分序号部门职能专人1项目经理项目副经理项目安全、质量、工期和成本控制的第一责任人；项目内外协调总负责。与其他施工单位的施工协调周礼荣2安全经理项目安全制度、安全教育、安全装备、安全预防、安全施工、安全事务处理等3质量经理施工质量管理4技术经理技术指导、施工方法、技术措施等5计划经理工程进度的计划、检查督促、合理化方案等6经理办公室文件管理、行政、生活、保安、宣传、翻译、医疗保健政府行政部门协调陈开银7工程技术科施工调度、施工技术、资料管理设计管理季武源8材料供应科施工机具与设备管理、工程材料采购、储运采购协调王明祥发包人提供设备交接协调胥先达9计划经营科合同管理、预决算、财务、劳资计划、统计10质量安全科施工质量管理、安全与文明施工管理、计量与检测、竣工资料第6页共38页第5页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共38页第5章劳动力和机具的配备5.1本工程计划投入劳动力5691个...
