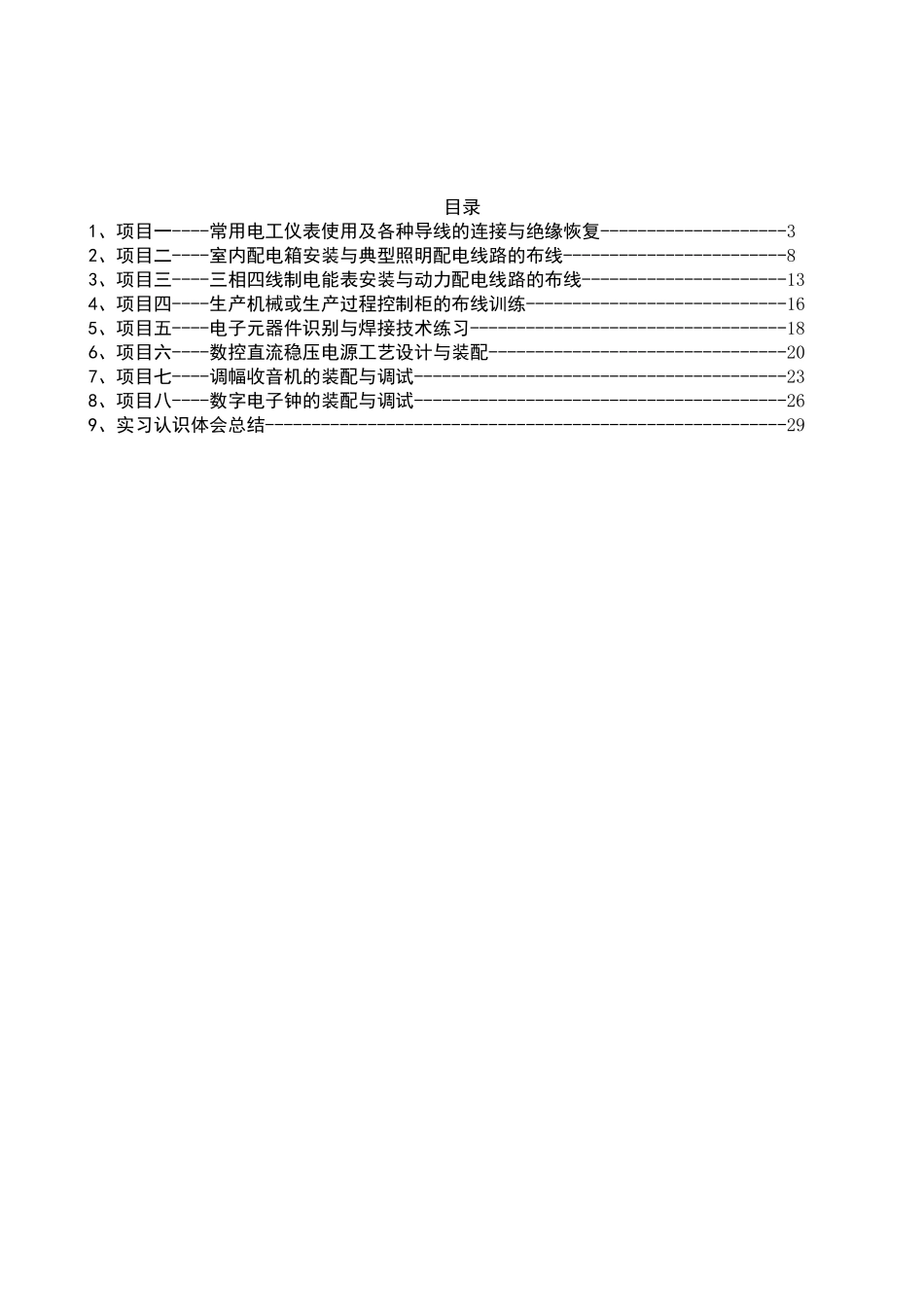

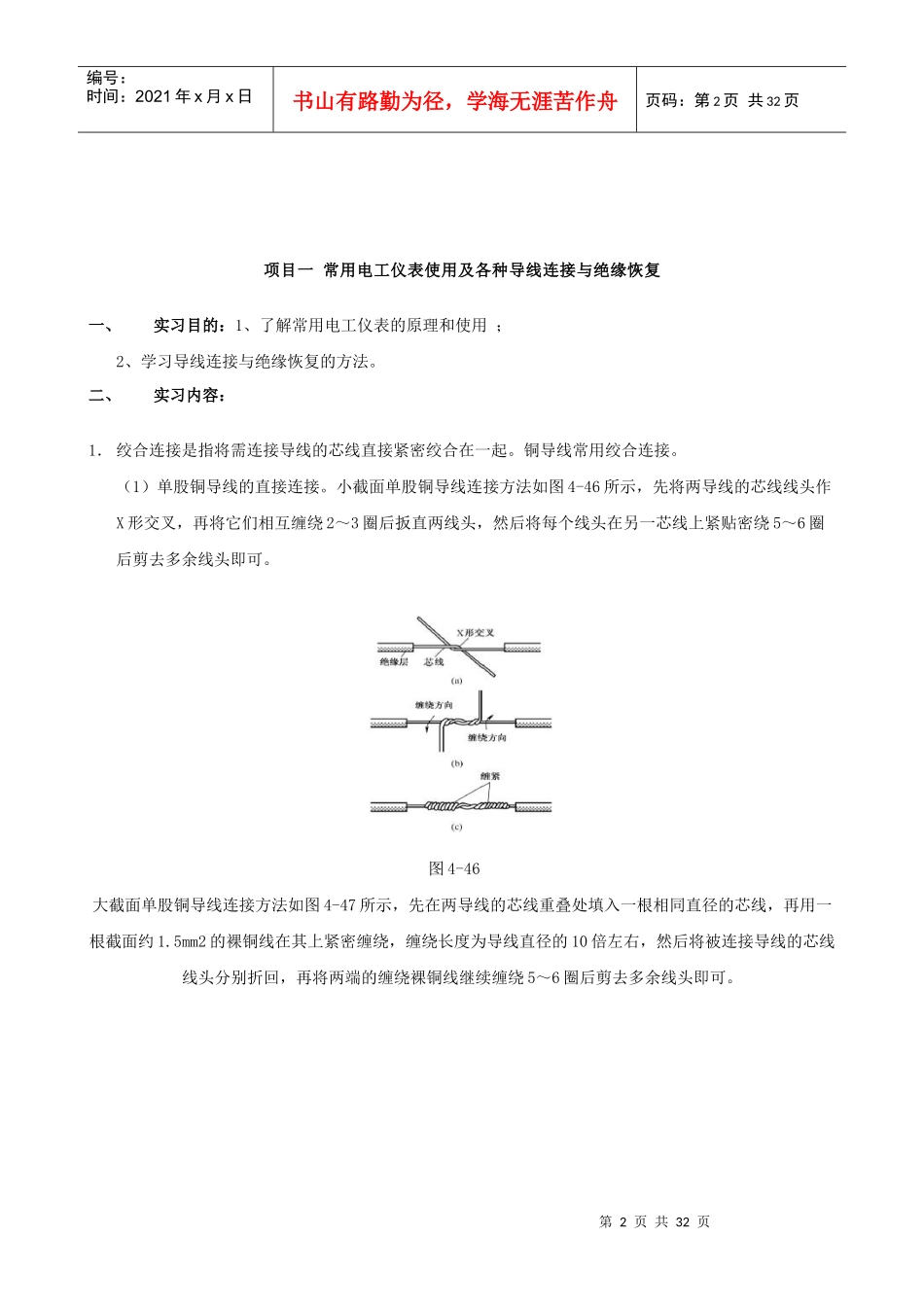

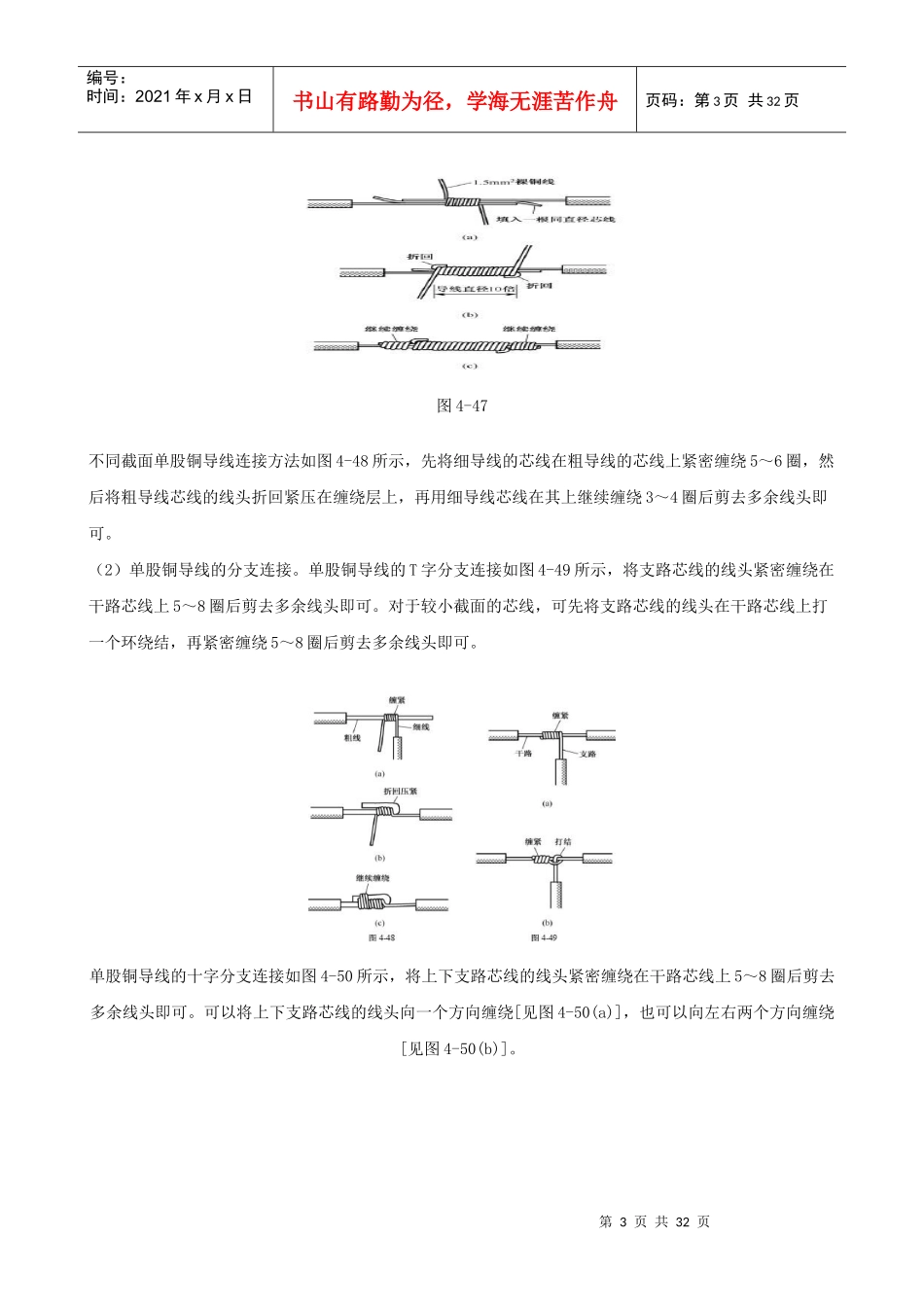

目录1、项目一----常用电工仪表使用及各种导线的连接与绝缘恢复--------------------32、项目二----室内配电箱安装与典型照明配电线路的布线------------------------83、项目三----三相四线制电能表安装与动力配电线路的布线----------------------134、项目四----生产机械或生产过程控制柜的布线训练----------------------------165、项目五----电子元器件识别与焊接技术练习----------------------------------186、项目六----数控直流稳压电源工艺设计与装配--------------------------------207、项目七----调幅收音机的装配与调试----------------------------------------238、项目八----数字电子钟的装配与调试----------------------------------------269、实习认识体会总结--------------------------------------------------------29第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页项目一常用电工仪表使用及各种导线连接与绝缘恢复一、实习目的：1、了解常用电工仪表的原理和使用；2、学习导线连接与绝缘恢复的方法。二、实习内容：1．绞合连接是指将需连接导线的芯线直接紧密绞合在一起。铜导线常用绞合连接。（1）单股铜导线的直接连接。小截面单股铜导线连接方法如图4-46所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。图4-46大截面单股铜导线连接方法如图4-47所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页图4-47不同截面单股铜导线连接方法如图4-48所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。（2）单股铜导线的分支连接。单股铜导线的T字分支连接如图4-49所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。单股铜导线的十字分支连接如图4-50所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。可以将上下支路芯线的线头向一个方向缠绕[见图4-50(a)]，也可以向左右两个方向缠绕[见图4-50(b)]。第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页图4-50（3）多股铜导线的直接连接。多股铜导线的直接连接如图4-51所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。接着将两伞状芯线相对着互相插入后捏平芯线，然后将每一边的芯线线头分作3组，先将某一边的第1组线头翘起并紧密缠绕在芯线上，再将第2组线头翘起并紧密缠绕在芯线上，最后将第3组线头翘起并紧密缠绕在芯线上。以同样方法缠绕另一边的线头。图4-51（4）多股铜导线的分支连接。多股铜导线的T字分支连接有两种方法，一种方法如图4-52所示，将支路芯线90°折弯后与干路芯线并行[见图4-52(a)]，然后将线头折回并紧密缠绕在芯线上即可[见图4-52(b)]。第5页共32页第4页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共32页图4-52另一种方法如图4-53所示，将支路芯线靠近绝缘层的约1/8芯线绞合拧紧，其余7/8芯线分为两组[见图4-53(a)]，一组插入干路芯线当中，另一组放在干路芯线前面，并朝右边按图4-53(b)所示方向缠绕4～5圈。再将插入干路芯线当中的那一组朝左边按图4-53(c)所示方向缠绕4～5圈，连接好的导线如图4-53(d)所示。图4-53（5）单股铜导线与多股铜导线的连接。单股铜导线与多股铜导线的连接方法如图4-54所示，先将多股导线的芯线绞合...
