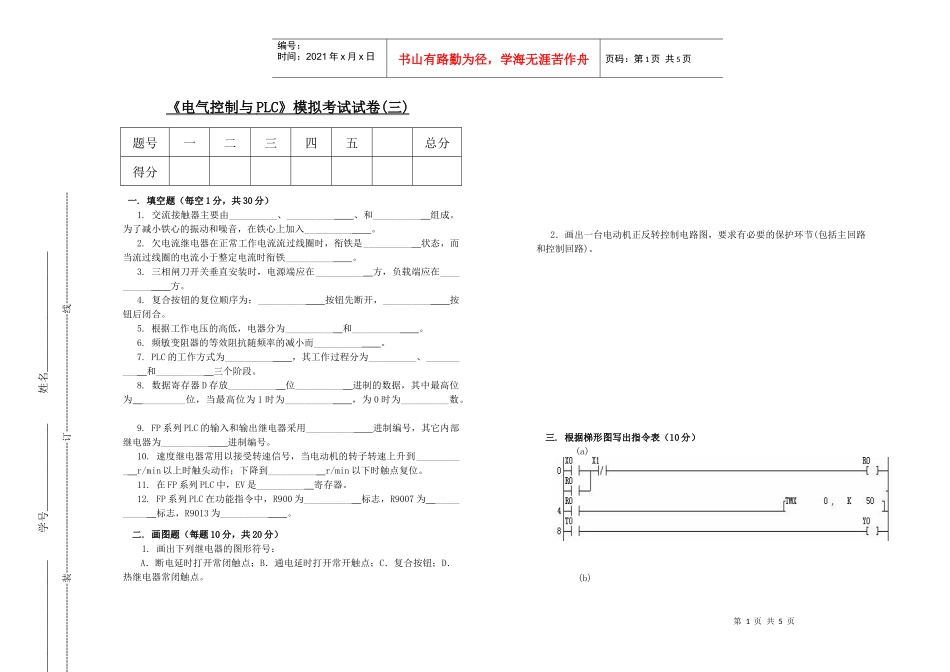

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页《电气控制与PLC》模拟考试试卷(三)题号一二三四五总分得分一.填空题（每空1分，共30分）1.交流接触器主要由__________、__________、和__________组成。为了减小铁心的振动和噪音，在铁心上加入__________。2.欠电流继电器在正常工作电流流过线圈时，衔铁是__________状态，而当流过线圈的电流小于整定电流时衔铁__________。3.三相闸刀开关垂直安装时，电源端应在__________方，负载端应在__________方。4.复合按钮的复位顺序为：__________按钮先断开，__________按钮后闭合。5.根据工作电压的高低，电器分为__________和__________。6.频敏变阻器的等效阻抗随频率的减小而__________。7.PLC的工作方式为__________，其工作过程分为__________、__________和__________三个阶段。8.数据寄存器D存放__________位__________进制的数据，其中最高位为_________位，当最高位为1时为__________，为0时为__________数。9.FP系列PLC的输入和输出继电器采用__________进制编号，其它内部继电器为__________进制编号。10.速度继电器常用以接受转速信号，当电动机的转子转速上升到__________r/min以上时触头动作；下降到__________r/min以下时触点复位。11.在FP系列PLC中，EV是__________寄存器。12.FP系列PLC在功能指令中，R900为__________标志，R9007为__________标志，R9013为__________。二.画图题（每题10分，共20分）1.画出下列继电器的图形符号：A．断电延时打开常闭触点；B．通电延时打开常开触点；C．复合按钮；D．热继电器常闭触点。2．画出一台电动机正反转控制电路图，要求有必要的保护环节(包括主回路和控制回路)。三.根据梯形图写出指令表（10分）(a)(b)_______________________学号________________姓名______________________o-----------------------------------------装-----------------------------------------订-------------------------------------线-----------------------------------第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页四.根据梯形图分析程序，完成下列要求：(10分）1．写出程序指令表，并分析程序功能2.根据下列指令，画出梯形图五.分析题（10分）六.设计题（20分）设计用PLC控制一台电动机Y接降压启动，3秒后转换成△运行的程序（包括主回路、I/O接线图、梯形图和指令表）。附参考答案：一.填空题（每空1分，共30分）1.触头系统,电磁系统,灭弧系统,短路环2.吸合，释放3.上,下4.常开，常闭5.低压电器,高压电器6.减小7.周期循环扫描，输入采样,程序执行,输出刷新8.16,二，符号，负，正9.十六，十六10.120,10011.经过值12.自诊断错误，操作，初始闭合继电器_______________________学号________________姓名______________________o-----------------------------------------装-----------------------------------------订-------------------------------------线-----------------------------------第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页二.画图题（每题10分，共20分）1.画出下列继电器的图形符号：A．断电延时打开常闭触点；B．通电延时打开常开触点；C．复合按钮；D．热继电器常闭触点。2．画出一台电动机正反转控制电路图，要求有必要的保护环节(包括主回路和控制回路)。三.根据梯形图写出指令表（10分）（a)指令表(b)指令表四.根据梯形图分析程序，完成下列要求：(10分）1．写出程序指令表，并分析程序功能2.根据下列指令，画出梯形图五.（10分）第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页六.设计题（20分）设计用PLC控制一台电动机Y接降压启动，3秒后转换成△运行的程序（包括主回路、I/O接线图、梯形图和指令表）。答案：1.主电路2.梯形图3.I/O接线图4.指令表第5页共5页第4页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共5页
