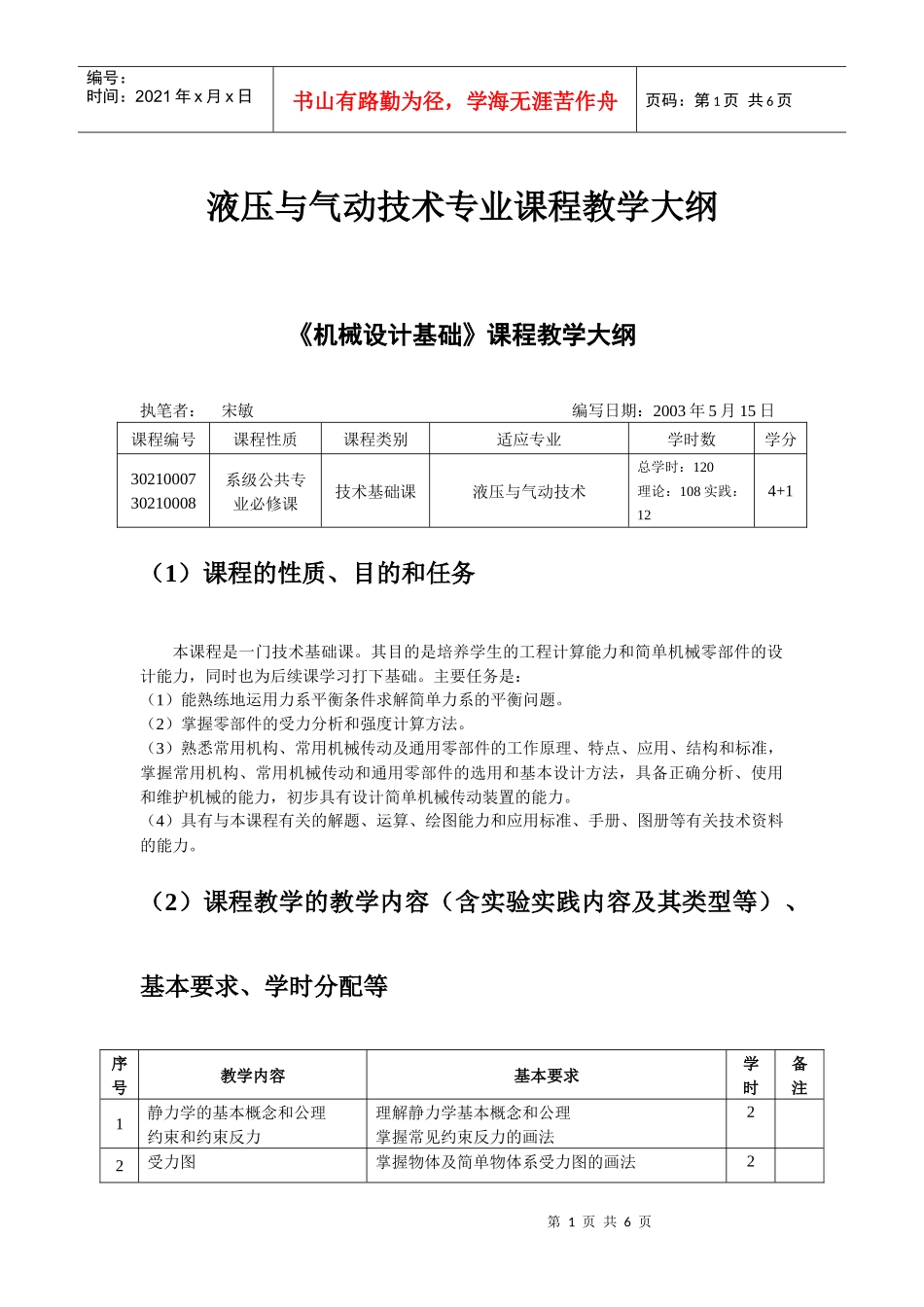

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页液压与气动技术专业课程教学大纲《机械设计基础》课程教学大纲执笔者：宋敏编写日期：2003年5月15日课程编号课程性质课程类别适应专业学时数学分3021000730210008系级公共专业必修课技术基础课液压与气动技术总学时：120理论：108实践：124+1（1）课程的性质、目的和任务本课程是一门技术基础课。其目的是培养学生的工程计算能力和简单机械零部件的设计能力，同时也为后续课学习打下基础。主要任务是：（1）能熟练地运用力系平衡条件求解简单力系的平衡问题。（2）掌握零部件的受力分析和强度计算方法。（3）熟悉常用机构、常用机械传动及通用零部件的工作原理、特点、应用、结构和标准，掌握常用机构、常用机械传动和通用零部件的选用和基本设计方法，具备正确分析、使用和维护机械的能力，初步具有设计简单机械传动装置的能力。（4）具有与本课程有关的解题、运算、绘图能力和应用标准、手册、图册等有关技术资料的能力。（2）课程教学的教学内容（含实验实践内容及其类型等）、基本要求、学时分配等序号教学内容基本要求学时备注1静力学的基本概念和公理约束和约束反力理解静力学基本概念和公理掌握常见约束反力的画法22受力图掌握物体及简单物体系受力图的画法2第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页序号教学内容基本要求学时备注3汇交力系合成与平衡理解力在直角坐标轴上的投影和合力投影定理24力矩和力偶理解力矩的概念和合力矩定理、力偶的概念、性质、力偶系的合成与平衡25力的平移定理平面任意力系的简化理解力的平移定理及平面任意力系的简化及简化结果26平面任意力系的平衡方程掌握平面任意力系的平衡方程及应用27物体系统的平衡掌握简单物体系统平衡问题的解法28空间任意力系平衡问题的平面解法了解空间任意力系平衡问题的平面解法29摩擦与自锁掌握滑动摩擦力计算、理解摩擦角及自锁的概念210金属材料的机械性能理解金属材料的机械性能（强度、塑性、硬度等）211常用金属材料掌握常用金属材料的分类及牌号212钢的热处理理解常用钢的热处理的技术目的213构件承载能力变形固体基本假设杆件变形基本形式理解构件的承载能力掌握变形固体的基本假设了解四类基本变形形式214轴向拉伸与压缩的概念轴向拉伸与压缩时的内力建立轴向拉伸与压缩的概念掌握截面法、轴力与轴力图215轴向拉伸与压缩时的应力拉压杆的变形与虎克定律掌握横截面和斜截面上的应力计算掌握虎克定律216材料在拉压时的力学性能理解低碳钢和铸铁的力学性能217拉伸实验1）测定低碳钢的机械性质：屈服极限σs、强度极限σb、延伸率δ及断面收缩率Ψ2）测定铸铁的机械性质：强度极限σb2验证型18压缩实验1）测定铸铁的抗压强度极限σb，低碳钢压缩时的屈服极限σs2）观察铸铁和低碳钢压缩时的破坏现象3）比较塑性材料和脆性材料机械性质的区别1验证型19拉压杆的强度计算理解许用应力、掌握强度条件及其应用220剪切和挤压概念与实用计算建立剪切和挤压概念掌握实用计算方法及应用221圆轴扭转的概念扭矩和扭矩图建立圆轴扭转的概念掌握扭矩和扭矩图222圆轴扭转时横截面上的应力和变形掌握圆轴扭转时横截面上的应力和变形223扭转实验1）测定低碳钢的剪切弹性模量，验证扭转时的虎克定律2）观察比较低碳钢和铸铁在扭转时的破坏现象1验证型24圆轴扭转时的强度计算和刚掌握强度条件和刚度条件及其应用2第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页序号教学内容基本要求学时备注度计算25平面弯曲的概念梁的内力计算建立平面弯曲的概念、掌握弯矩的计算226弯矩图掌握弯矩图绘制227习题课熟练掌握弯矩图绘制228弯曲正应力计算掌握梁弯曲时横截面正应力分布与计算229弯曲实验1）学习用电测法测量应力的方法2）研究纯弯曲梁的应力分布3）验证直梁弯曲正应力计算公式2验证型30梁的强度计算掌握梁的强度条件及其应用231梁的变形提高梁强度和刚度的措施了解挠度和转角理解提高梁强度和刚度的措施2小计6032机器组成、特征及机械设计...
