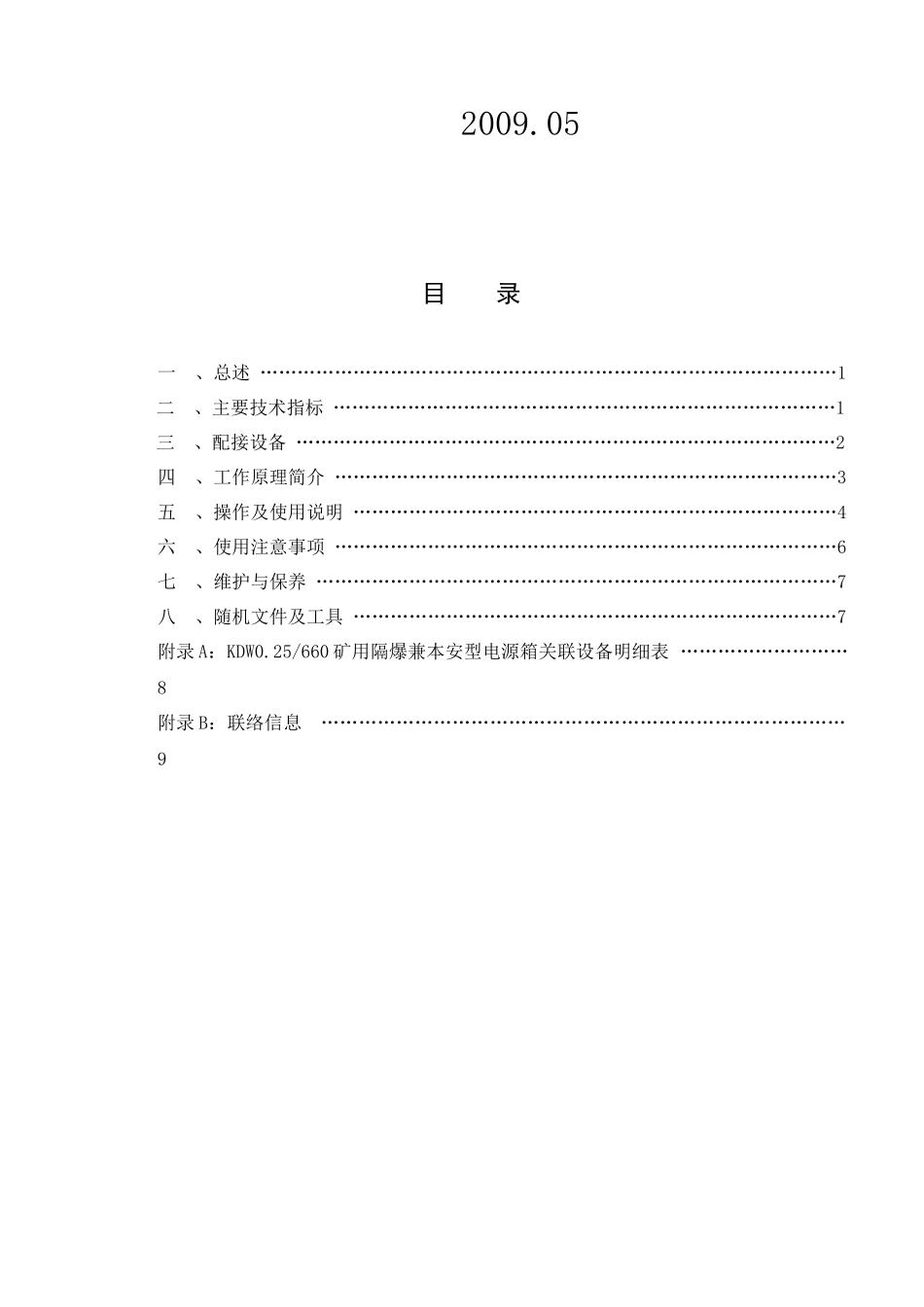

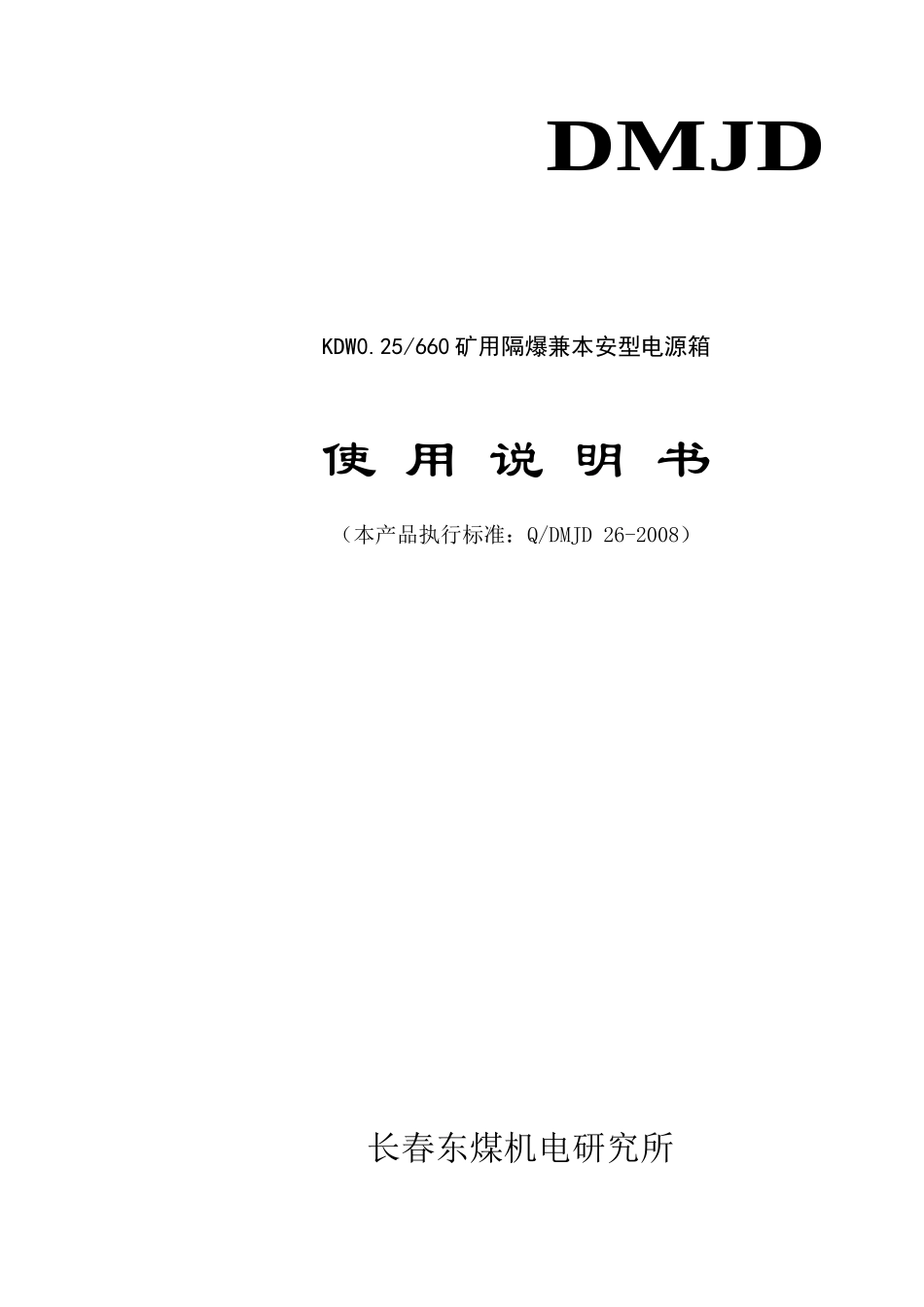

长春东煤机电研究所DMJDKDW0.25/660矿用隔爆兼本安型电源箱使用说明书(本产品执行标准:Q/DMJD26-2008)2009.05目录一、总述…………………………………………………………………………………1二、主要技术指标………………………………………………………………………1三、配接设备……………………………………………………………………………2四、工作原理简介………………………………………………………………………3五、操作及使用说明……………………………………………………………………4六、使用注意事项………………………………………………………………………6七、维护与保养…………………………………………………………………………7八、随机文件及工具……………………………………………………………………7附录A:KDW0.25/660矿用隔爆兼本安型电源箱关联设备明细表………………………8附录B:联络信息…………………………………………………………………………9第1页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共15页一、总述KDW0.25/660矿用隔爆兼本安型电源箱是依据《GB3836-2000爆炸性气体环境用电气设备》以及《MT/T408-1995煤矿用直流稳压电源》而研制的矿用直流稳压电源,是煤矿安全监控系统的配套产品,该电源箱依据长春东煤机电研究所企业标准《Q/DMJD26-2007KDW0.25/660矿用隔爆兼本安型电源箱》而设计、生产、试验和使用,可用于煤矿入井口、井下采掘工作面、回风巷道等各种场合,为KJ71B-F1监控分站及其配套传感器提供本安工作电源,其型号含义如下所示:KDW0.25/660额定电流0.25A/额定电压660V稳压矿用电源图1:电源箱型号含义图示二、主要技术指标2.1环境条件2.1.1电源箱在下列环境条件下应能正常工作:a.环境温度(0~+40)℃b.相对湿度≤98%(+25℃)c.大气压力:80kPa~116kPad.具有甲烷、煤尘爆炸性混合物的煤矿井下。e.无显著振动和冲击的场合2.2基本功能2.2.1电源箱能够输出9路本安电源,从而为KJ71B-F1监控分站及其配套传感器提供工作电源。2.2.2每一路本安电源都具有过流、过压、短路保护功能,故障解除后能恢复工作。2.2.3电源箱具有备用电池功能。2.2.4电源箱具有4路断电接点输出及接点状态反馈功能,断点接点由来自KJ71B-F1监控分站的本安信号控制,断电接点状态可以返回到监控分站。2.2.5电源箱具有交流供电状态、直流供电状态、电池欠电状态指示功能。2.2.6电源箱属于矿用隔爆兼本质安全型电气设备,能够满足爆炸性环境使用要求。2.3主要技术指标第2页共15页第1页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共15页2.3.1额定供电电压:A.C.127V、380V、660V任选,允许电压波动范围75%~110%。2.3.2整机功率:≤165W。2.3.3本安输出电源技术参数:共9路本安电源输出,各参数相同,见表2:表2参数名称参数要求额定电压18V额定电流300mA输出电压偏离值≤5%源效应≤5%负载效应≤5%周期与随机性偏移峰峰值(mV)≤2502.3.4备用电源相关技术参数:备用电池转换时间:≤2.5s备用电池工作时间:≥2h(额定负载时,阀控密封式铅酸蓄电池,型号:6FM7)放电终止电压:22V最高充电电压:27.2V充电截止电压:27.2V充电电流:≤500mA2.3.5传输距离电源箱至监控分站及其配套传感器之间的最大传输距离:2.0km(MHYVR型电缆,电缆分布参数:分布电阻≤12.8Ω/km;分布电容≤0.06μF/km;分布电感≤0.8mH/km)2.3.7断电接点数量:4路断电接点容量:AC36V/5A断电接点反馈信号:0/1/5mA开关量断电控制信号:RS-232串行编码。2.4防爆型式:矿用隔爆兼本质安全型,防爆标志为:Exd[ib]I2.5外形尺寸:长×宽×高=402×352×228mm。2.6外壳采用Q235钢板制造,重量:约40kg2.7本安参数:UO:18.5V;IO:350mA;CO:10uF;LO:3mH2.8电源过流保护动作值:350mA,短路电流稳定值:36mA。第3页共15页第2页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共15页三、配接设备KDW0.25/660矿用隔爆兼本安型电源箱关联设备详见附录A,如与其它设备配接,必须通过国家煤矿防爆安全产...
