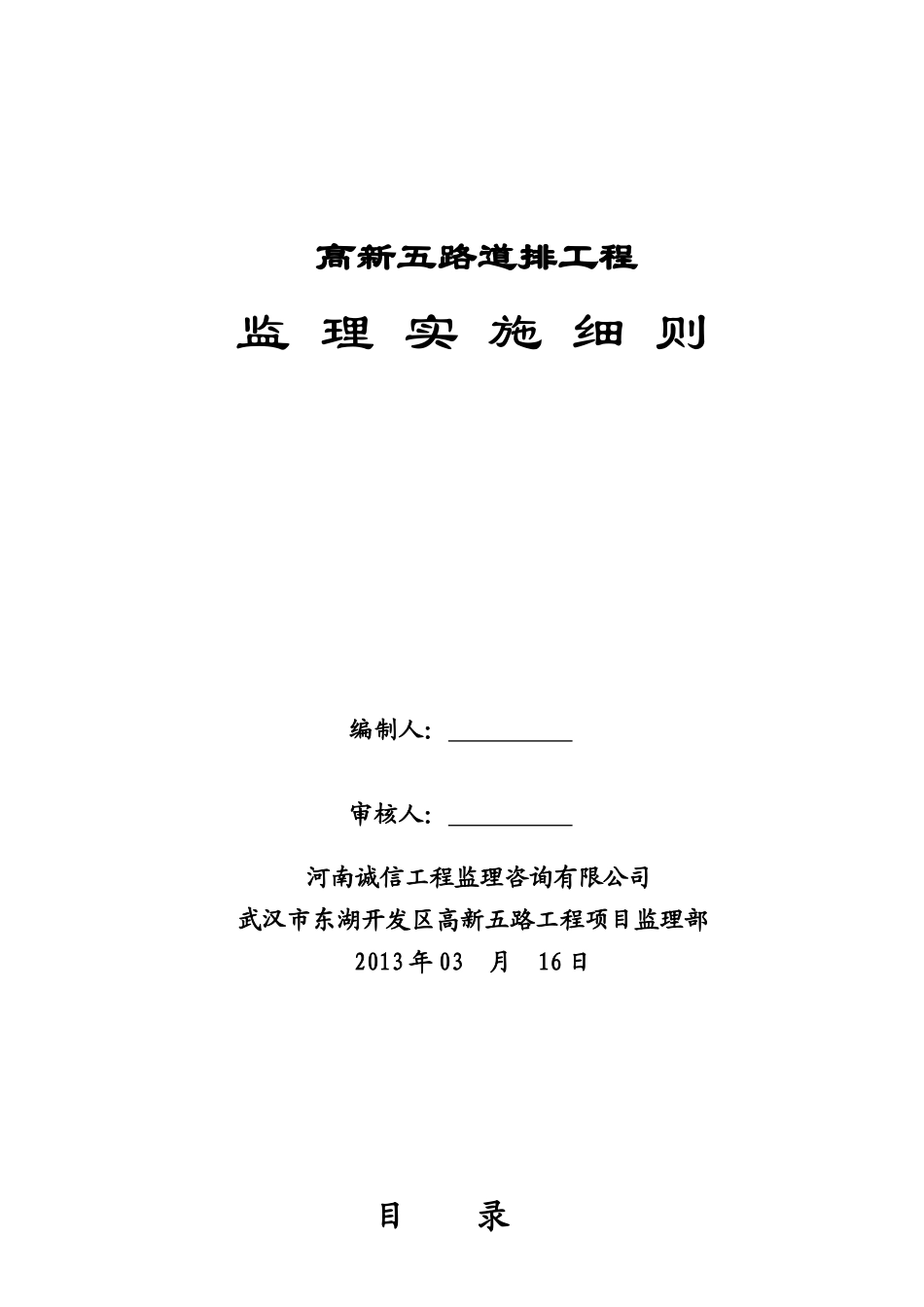

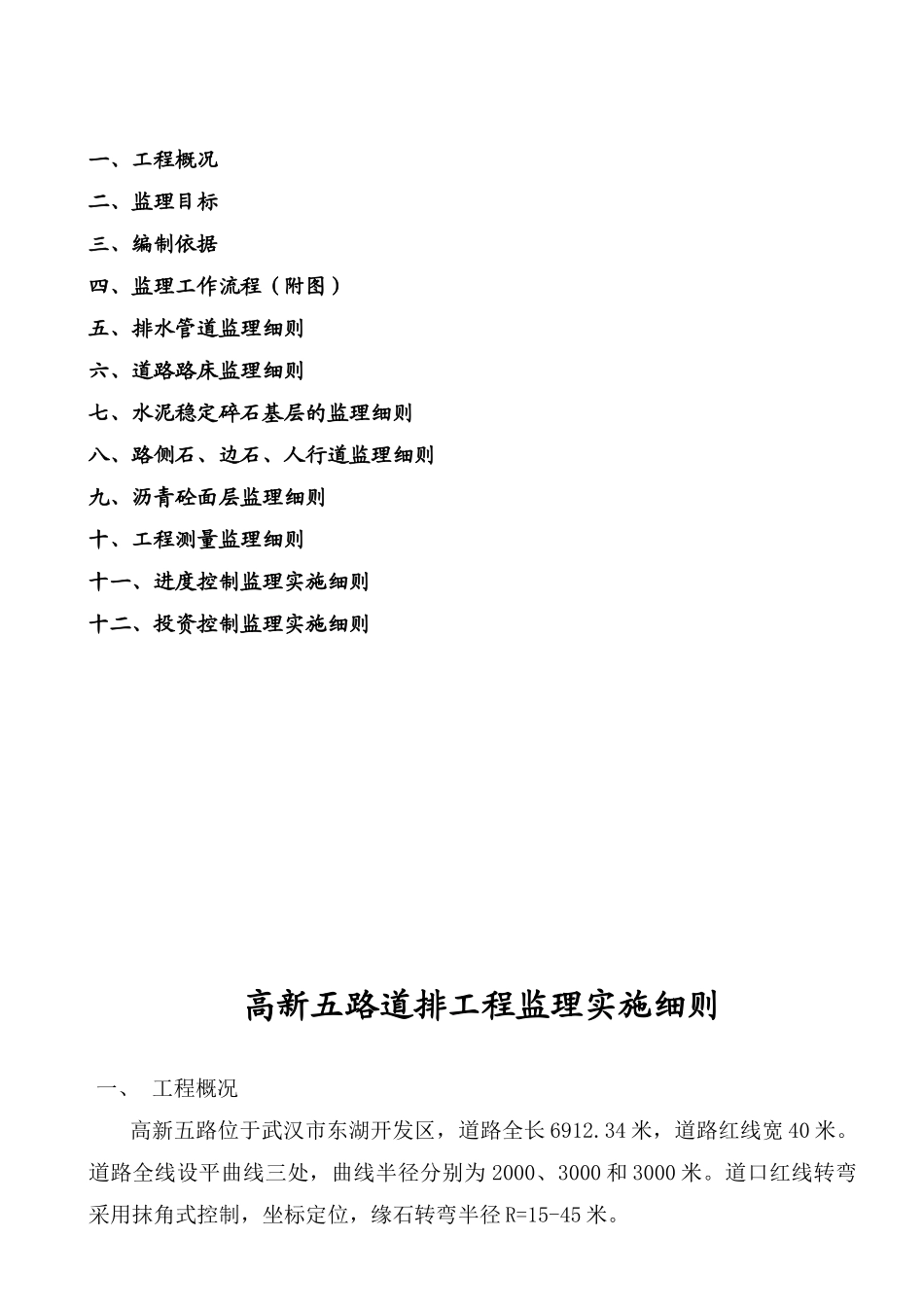

高新五路道排工程监理实施细则编制人：审核人：河南诚信工程监理咨询有限公司武汉市东湖开发区高新五路工程项目监理部2013年03月16日目录一、工程概况二、监理目标三、编制依据四、监理工作流程（附图）五、排水管道监理细则六、道路路床监理细则七、水泥稳定碎石基层的监理细则八、路侧石、边石、人行道监理细则九、沥青砼面层监理细则十、工程测量监理细则十一、进度控制监理实施细则十二、投资控制监理实施细则高新五路道排工程监理实施细则一、工程概况高新五路位于武汉市东湖开发区，道路全长6912.34米，道路红线宽40米。道路全线设平曲线三处，曲线半径分别为2000、3000和3000米。道口红线转弯采用抹角式控制，坐标定位，缘石转弯半径R=15-45米。道路沿线与光谷四路、豹溪路、东园东路、光谷五路、台山西路、海光路、台山东路、光谷六路、苗岭路、豹澥路、海光东路、光谷七路、虎山东路、高农路、光谷八路、育才路、虎山一路、窑口路、虎山二路及神墩一路平交，形成20个相交道口，同时道路跨越豹子溪、台山溪、豹澥河及镇溪等4处规划排水走廊。规划道路高程控制在20.5-35.8米之间，最大纵坡2.45%，最小纵坡0.3%，最大坡长1060米，造价人才网最小坡长100米。道路横断面：16.0米中间机动车道（双向四车道）+2*5.0米两侧分隔带+2*5.0米非机动车道+2*5.0米人行道。车行道横坡为1.5%，人行道的横坡为2.0%，道路断面面内预留电力、通讯、给水、煤气、雨水、污水管道位置。路面设计：1）机动车道4cm厚AC-13C细粒式TLA改性沥青混凝土上面层+5cm厚AC-20C中粒式TLA改性沥青混凝土中面层+7cm厚AC-25C粗粒式沥青混凝土上面层+45cm厚水泥稳定碎石基层，基层分三层摊铺碾压。路槽底土基最大弯沉值300（1/100mm，下同），基层顶面弯沉要求不大于60，AC-13C沥青混凝土工程监理顶层弯沉要求不大于40。2）非机动车道非机动车道结构：采用18cm厚C30水泥混凝土20cm厚水泥稳定碎石基层。设计非机动车道基层顶面、路面顶面弯沉要求分别不大于：Ls=150、300（单位为1/100mm）非机动车道混凝土路面采用普通硅酸盐水泥，其抗压强度不低于300Mpa，抗折强度要求到达4.5Mpa。非机动车道混凝土路面分板尺寸为2.5*4.0米，面层要求压纹，压纹深度为0.5mm。3）人行道人行道结构为：6cm厚预制C30混凝土仿石步砖+2cm厚1：3水泥砂浆卧底+15cm厚C15水泥混凝土基础。为方便残障人士通行，人行道上应设置盲道，盲道设置应连续，在遇障碍处，应采取避开方式设置：人行道在人行横道道口处应设置斜坡道。水泥稳定碎石基层（5：95）的7天饱水抗压强度要求达到3.0Mpa，基层材料必须用拌和机拌合，45cm厚分三层摊铺碾压，压实度要求达到97%以上重型击实标准。基层材料中水泥标号不低于32.5级。路基设计不得使用淤泥、沼泽土、有机土、含草皮土、生活垃圾、树根和含有腐朽物质的土。边坡值挖方为1：1；填方为1：1.5。压实度标准：按公路路基设计规范（JTGD30-2004）执行，填方0-80cm为96%，80-150cm为94%，150cm以下为94%；挖方为0-80cm为96%，以上均为重型压实标准。排水管线布置：雨水管道布置在道路中线北侧10.5m处，设计污水管布置在道路中线南侧10.5m处，设计中水管道布置在道路中线南侧12.5m处。雨水：高新五路（设计道路起点-豹子溪桥）：沿高新五路自西向东敷设一排d1200mm-d1500mm雨水管，收集道路沿线及上游地区雨水排入豹子溪；豹子溪桥-k0+920，沿高新五路自东向西敷设一排d600mm-d1500mm雨水管，收集道路沿线地区雨水排入豹子溪；台山溪桥-庙岭路，沿高新五路自东向西敷设一排d500mm-d1500mm雨水管，收集道路沿线地区雨水排入台山溪；庙岭路-光谷七路，沿高新五路敷设一排d500mm-d1800mm雨水管，收集道路沿线地区雨水经豹澥路规划雨水干管排往豹澥湖；光谷七路-k4+656，沿高新五路自东向西敷设一排d500mm-d800mm雨水管，收集道路沿线地区雨水经光谷七路规划雨水干管排往豹澥湖；k4+695-豹澥河桥，沿高新五路自西向东敷设一排d500mm-d1800mm雨水管，上游与虎山小学以西雨水管连接，同时收集道路沿线地区雨水排往豹澥河；豹澥河桥-光谷八路，沿高新五路自东向西敷设一排d500mm-d800mm雨水管，收集道路沿线地区雨...
