电缆桥架安装施工组织设计方案VIP免费

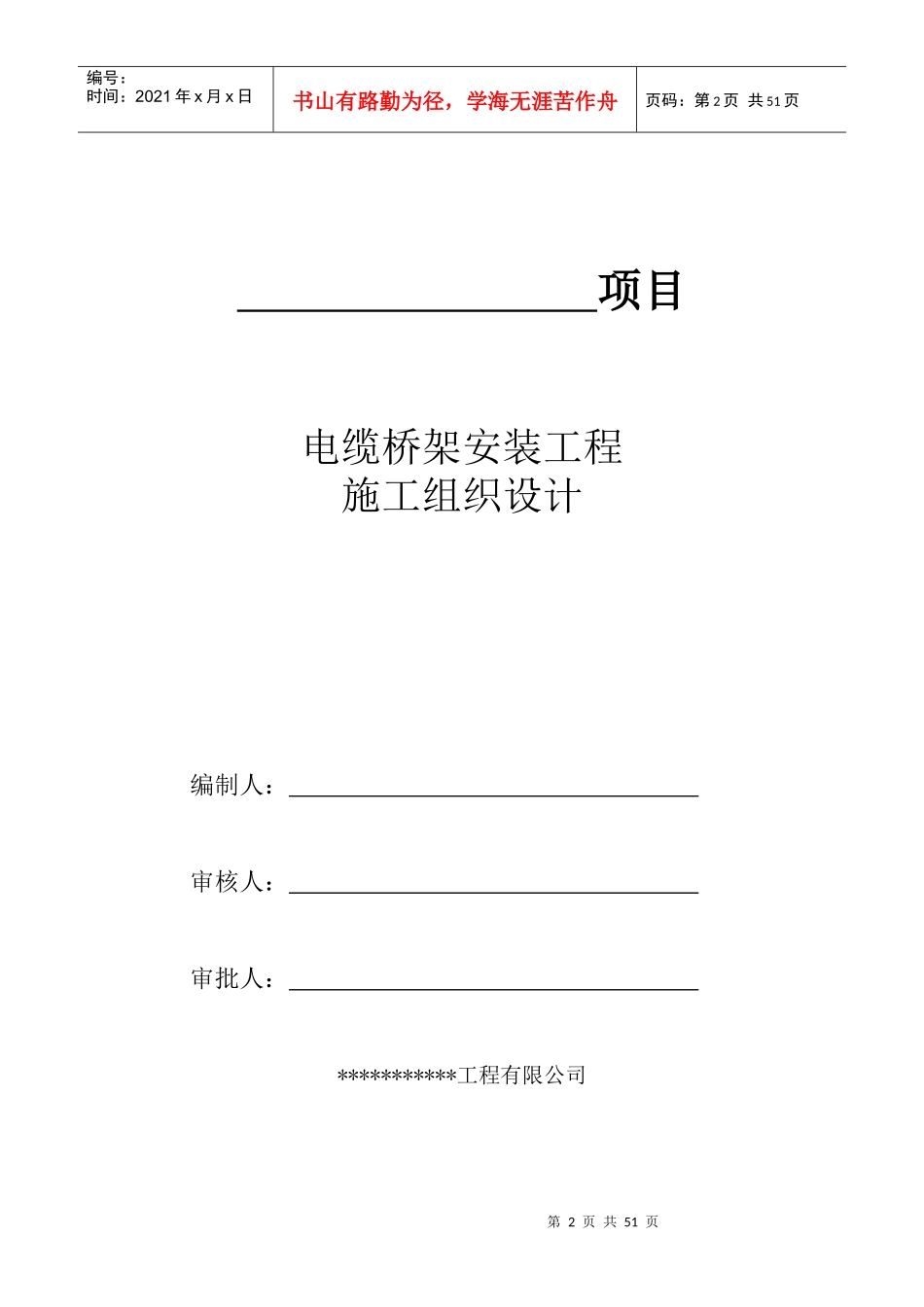

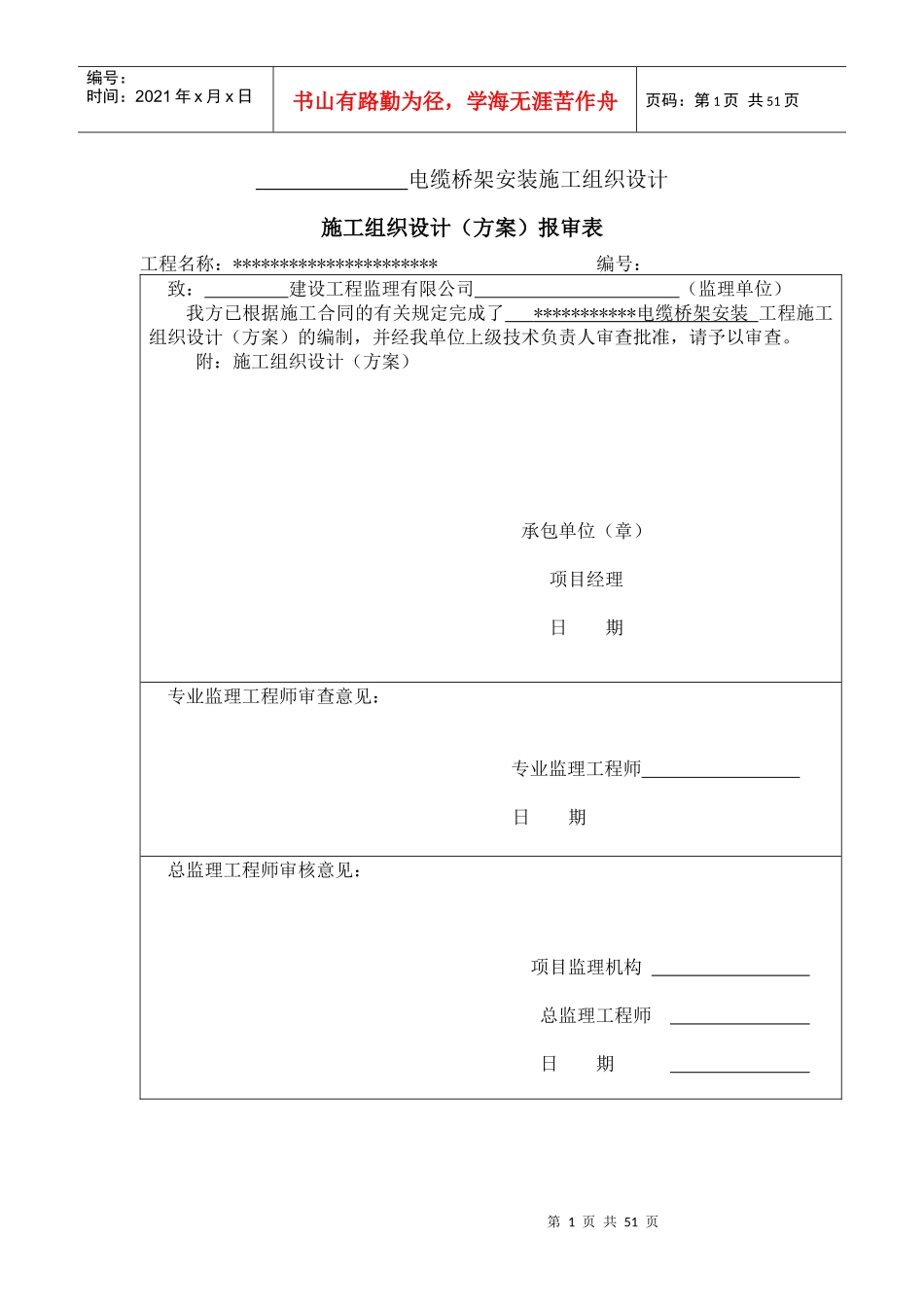

第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页电缆桥架安装施工组织设计施工组织设计（方案）报审表工程名称：**********************编号：致：建设工程监理有限公司（监理单位）我方已根据施工合同的有关规定完成了***********电缆桥架安装工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工组织设计（方案）承包单位（章）项目经理日期专业监理工程师审查意见：专业监理工程师日期总监理工程师审核意见：项目监理机构总监理工程师日期第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页项目电缆桥架安装工程施工组织设计编制人：审核人：审批人：***********工程有限公司第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页*************项目电缆桥架安装工程施工组织设计一、工程概况1、工程位置：本工程位于。2、建筑面积及建筑用途：建筑面积为：M2。建筑用途为办公、商业性综合楼。3、本工程为高层公共建筑，防火分类为一类，耐火等级为一级，每层为一个独立防火区。本工程抗震设防类别为丙类、抗震构造措施为一级，建筑结构安全为一级，使用年限为50年。4、本工程主楼安装电梯4部，其中一台为消防电梯，商场部分安装2台电梯及8台扶梯，其中一台为消防电梯、一台为货梯。本工程水、暖、电等设施齐全，建成后是一栋现代化的功能齐全的商业、办公场所。二、编制依据1、勘察设计研究院设计的“”工程施工图纸。2、使用的主要图集：2.1.《电气安装工程图集》JD62.2.《建筑电气通用图集》022DQ。2.3.《等电位联结安装》02D501第4页共51页第3页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共51页三、施工部署1、施工管理目标1.1.工期目标：根据土建施工进度合理安排电缆桥架安装工程施工进度，发挥集体主义观念，积极配合土建施工，确保工期实现。1.2.质量目标：以IS09002质量体系标准为依据，建立、健全质量管理体系，配置高素质的施工管理人员和作业人员，确保单位工程“合格”。1.3.现场管理目标：本工程以安全第一、质量为本的前提下，文明施工。四、施工准备1.技术准备1.1.认真会审图纸，了解设计意图，工程材料和设备安装方法。1.2.落实材料加工定货，组装配电箱和设备进场时间，复查材料质量等工作，及时、准确地提出各种材料、成品、半成品、设备的需要及加工定货计划。1.3.落实施工机具、仪器、仪表、消防设备，主要检查手持电动工具完好程度，有问题提前解决。1.4.根据电气安装工程量及土建工程进度，安排劳动力计划，向班组下达任务，进行安全、质量、样板交底。第5页共51页第4页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共51页2、检验、测量和试验设备准备，见下表：序号名称规格单位数量1乙炔减压器0-0.25套12氧气减压器0-25套13接地电阻测量仪ZC-8块14游标卡尺125×0.02把25铝水平尺600mm把26数字万用表DTC266台17盒尺5m把58干分尺把19兆欧表500V台110兆欧表1000V台1五、主要项目施工方法电缆桥架安装施工方法：一、施工准备（一）作业条件１、技术准备：审阅设计图纸，现场勘查电气设备的安装位置和电缆桥架安装的路由；电缆桥架途径；建筑结构类型；预埋件和预留孔洞的位置、尺寸。２、编制施工方案：根据阅图和勘察记录，选定电缆桥架在不同建筑结构路段的安装形式；根据合同工期和施工人员组成确定施工组织。确定施工方案时应遵循如下规定：（１）电缆桥架应尽可能在将筑物、构筑物（如墙柱梁、楼板等）上安装。（２）电缆桥架的总平面布置应做到距离最短有满足施工安装、第6页共51页第5页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共51页电缆敷设的要求。（３）梯架或有孔托盘水平敷设时距地面高度不低于2.5ｍ；线槽、无孔托盘局地高度不低于2.2ｍ。但敷设在电气专用房间（如配电室、电汽竖井、技术层）内除外。（４）桥架垂直敷设时，在距第1.8ｍ以下部分应加金属盖保护，但敷设在...
