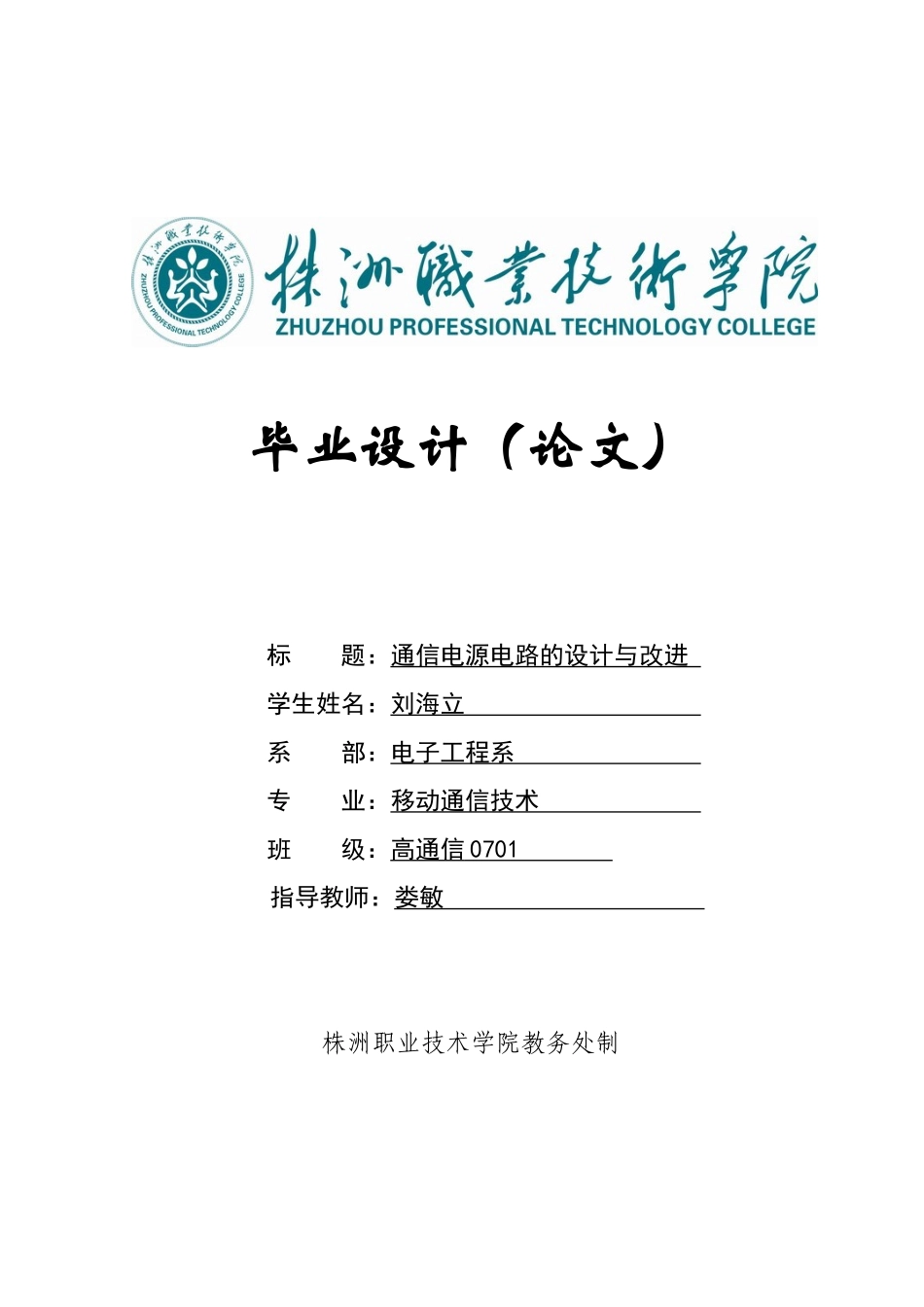

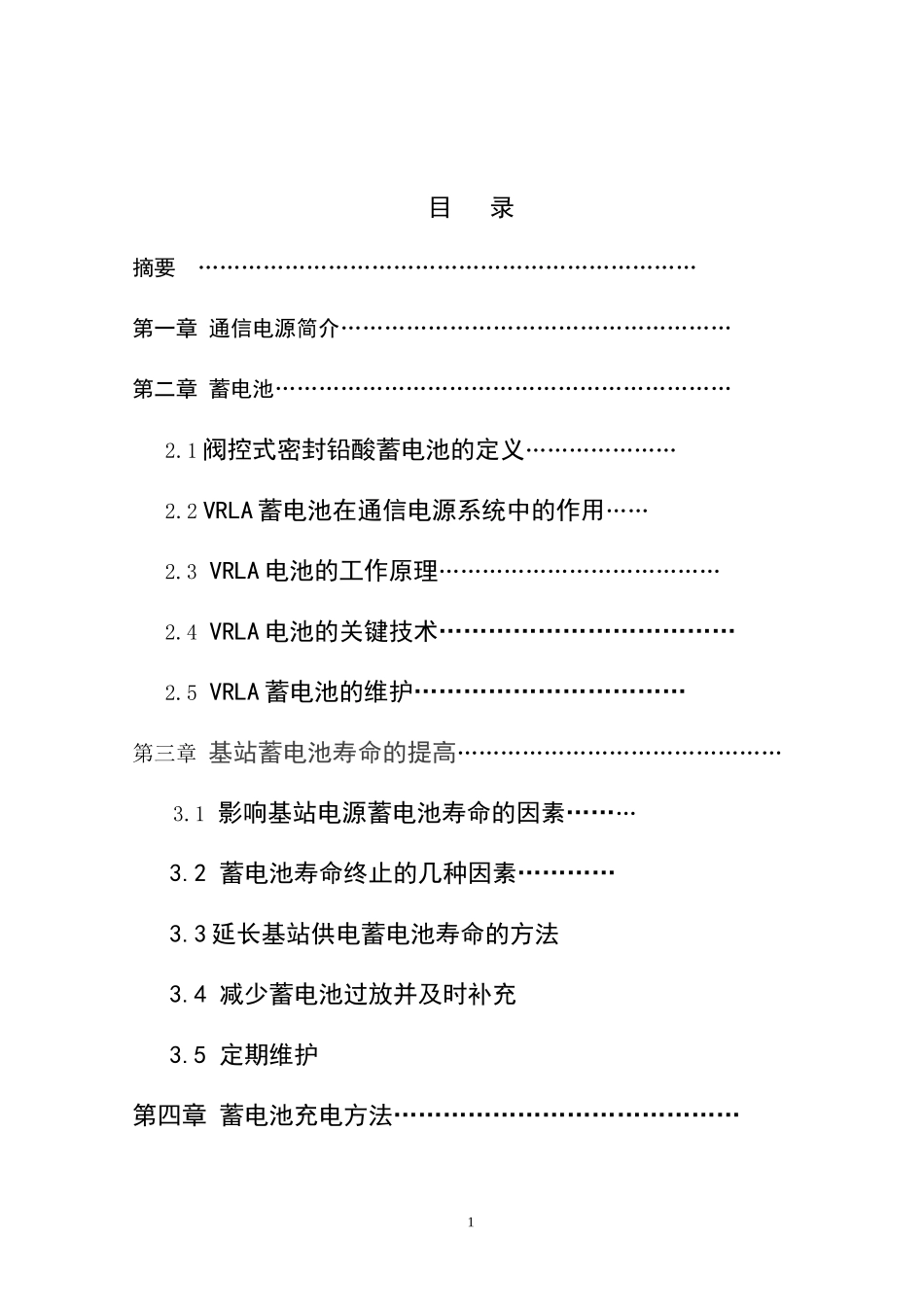

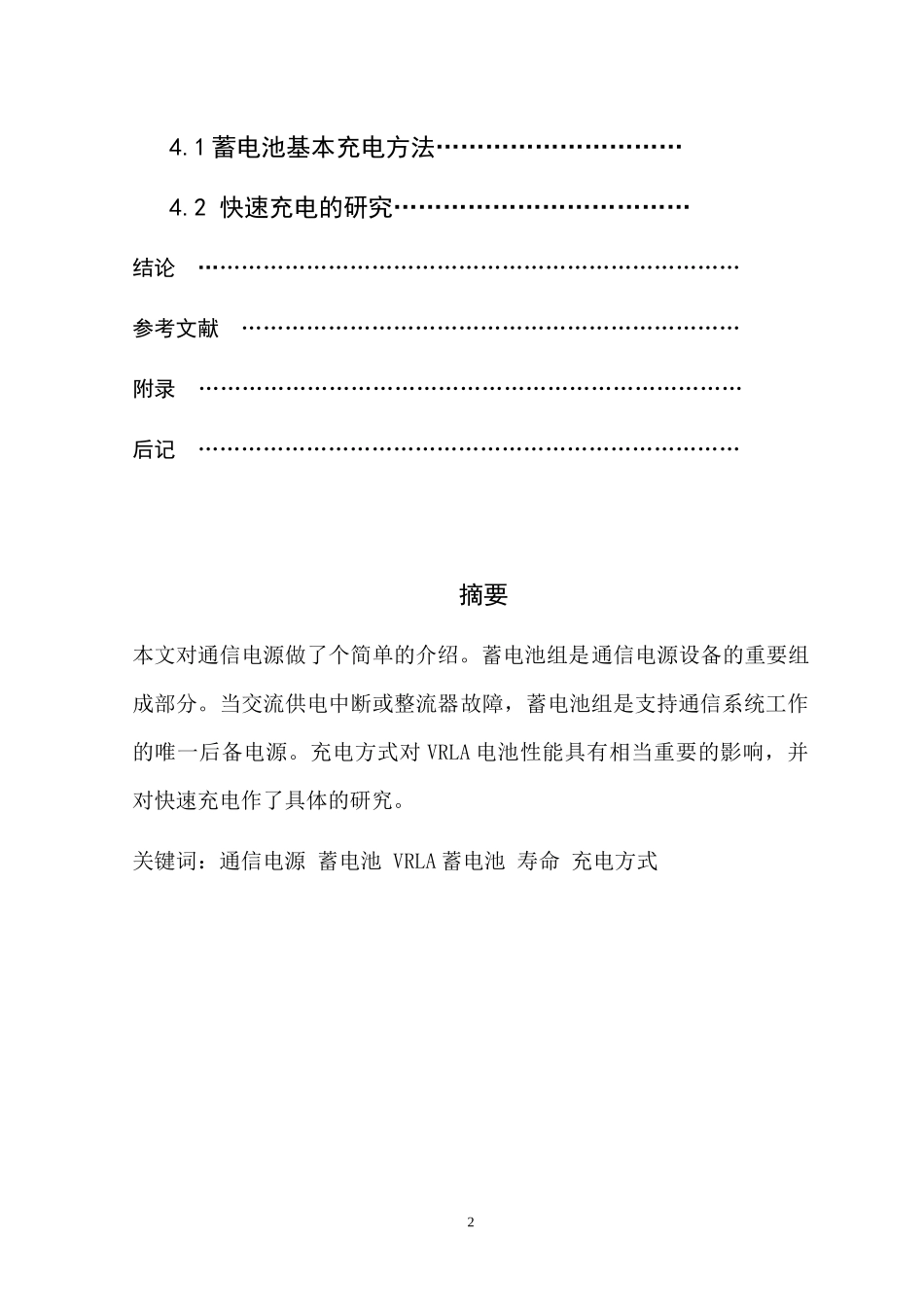

毕业设计（论文）标题：通信电源电路的设计与改进学生姓名：刘海立系部：电子工程系专业：移动通信技术班级：高通信0701指导教师：娄敏株洲职业技术学院教务处制目录摘要……………………………………………………………第一章通信电源简介………………………………………………第二章蓄电池………………………………………………………2.1阀控式密封铅酸蓄电池的定义…………………2.2VRLA蓄电池在通信电源系统中的作用……2.3VRLA电池的工作原理…………………………………2.4VRLA电池的关键技术………………………………2.5VRLA蓄电池的维护……………………………第三章基站蓄电池寿命的提高………………………………………3.1影响基站电源蓄电池寿命的因素………3.2蓄电池寿命终止的几种因素…………3.3延长基站供电蓄电池寿命的方法3.4减少蓄电池过放并及时补充3.5定期维护第四章蓄电池充电方法……………………………………14.1蓄电池基本充电方法…………………………4.2快速充电的研究………………………………结论…………………………………………………………………参考文献……………………………………………………………附录…………………………………………………………………后记…………………………………………………………………摘要本文对通信电源做了个简单的介绍。蓄电池组是通信电源设备的重要组成部分。当交流供电中断或整流器故障，蓄电池组是支持通信系统工作的唯一后备电源。充电方式对VRLA电池性能具有相当重要的影响，并对快速充电作了具体的研究。关键词：通信电源蓄电池VRLA蓄电池寿命充电方式2第一章通信电源的概述电源是通信系统的重要组成部分。通信电源被比喻为通信的心脏，其核心利益就是“持续提供稳定的动力供应”以保证整个通信网络的正常运行。一个完整的通信电源系统由5个部分组成：交流配电单元、整流模块、直流配电单元、蓄电池组、监控系统。这样组合的通信电源系统有着广泛的应用意义，它不仅适用于电力系统通信，也适用所有专网通信和公众网通信。对通信电源系统的基本要求是可靠性和稳定性。一般通信设备发生故障的影响面较小，是局部性的，但如果通信电源系统一旦发生故障，通信系统将全部中断，所以电源系统要有备份设备，电源设备要有备品备件，市电要有双路或多路输入，交流和直流互为备用。对通信电源的要求是：防雷措施要求完善，设备允许的交流输入电压波动范围大，多重备用系统以防止电源系统发生电源完全中断故障。由于电网分布和利用市电的条件存在千差万别，许多地方的市电电压波动范围很大。特别是一些变电站、微波站、光通信站、水电厂在丰、枯水期时等，有时交流电压波动范围很大，要求电源设备具有更宽的工作电压范围，否则就要增加稳压装置。3第二章蓄电池蓄电池组是通信电源系统的重要组成部分，所占的投资比例很大，加强对蓄电池的管理，改善其使用状况，从而有效地延长蓄电池的使用寿命，具有重要的意义。目前，通信电源配套的蓄电池大多是先进的阀控式密封铅酸蓄电池，阀控式密封铅酸蓄电池主要有贫液式和胶液式两类。由于阀控式铅酸蓄电池全密封、无须加水维护，故常冠以“免维护”的称号。“免维护”这一词给使用者带来了认识上的误区，导致使用者放松了对阀控式密封铅酸蓄电池的日常维护和管理。因此，正确使用和维护阀控式密封铅酸蓄电池具有十分重要的意义。根据各个基站的通信设备需求，其蓄电池每节单体电压一般有2V、6V和12V三种，一般在枢纽大站，常采用寿命长、可靠性高的2V电池，在小型基站，根据安装要求，可采用其他两种电池，使用时将多节单体串连，组成48V的蓄电池组。在对电源系统可靠性要求较高的场合，一般采用两组蓄电池并联运行、浮充供电的方式。对蓄电池组的日常维护要定期清洁并检测端电压、温度；连接处有无松动腐蚀现象，检测连接条压降；外观是否完好，有无鼓肚变形和渗漏现象；极柱、安全阀周围是否有酸雾逸出；当发现电压反极性、压降大、压差大和酸雾泄漏的电池时，应及时处理，对不能恢复的蓄电池要及时更换；不能把不同容量、不同性能、不同厂家的电池联在一起，否则可能会...
