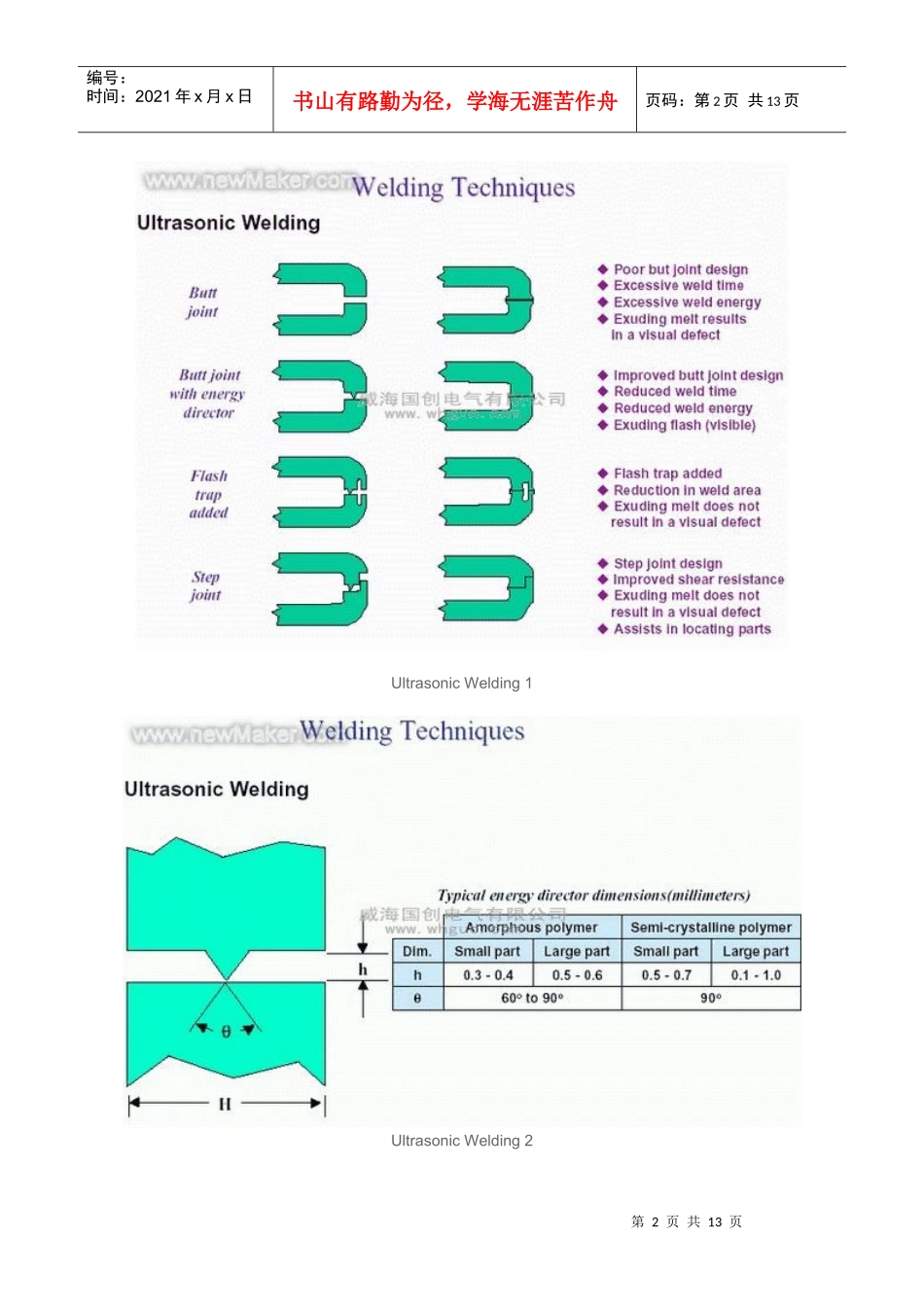

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页超声波塑料焊接工艺超声波焊是一种快捷，干净，有效的装配工艺，用来装配处理热塑性塑料配件，及一些合成构件的方法。目前被运用的朔胶制品与之间的粘结，朔胶制品与金属配件的粘结及其它非朔胶材料之间的粘结！它取代了溶剂粘胶机械坚固及其它的粘接工艺是一种先进的装配技术！超声波焊接不但有连接装配功能而且具有防潮、防水的密封效果。超声波的优点：1，节能2，无需装备散烟散热的通风装置3，成本低,效率高4，容易实现自动化生产！超声波焊接机的工作原理!超声波焊接装置是通过一个电晶体功能设备将当前50/60Hz的电频转变成20KHz或40KHz的电能高频电能，供应给转换器。转换器将电能转换成用于超声波的机械振动能，调压装置负责传输转变后的机械能至超声波焊接机的焊头。焊头是将机械振动能直接传输至需压合产品的一种声学装置。振动通过焊接工作件传给粘合面振动磨擦产生热能使塑胶熔化，振动会在熔融状态物质到达其介面时停止，短暂保持压力可以使熔化物在粘合面固化时产生个强分子键，整个周期通常是不到一秒种便完成，但是其焊接强度却接近是一块连着的材料!!焊接：指的是广义的将两个热塑性塑料产品熔接的过程。当超音停止振动时，固体材料熔化，完成焊接。其接合点强度接近一整块的连生材料，只要产品的接合面设计得匹配，完全密封是绝对没有什么问题的，碟合：熔化机械锁形成一个材质不同的塑料螺栓的过程。嵌入：将一个金属无件嵌入塑料产品的预留孔内。具有强度高，成型周期短安装快速的优点！！类似于模具设计中的嵌件！第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页UltrasonicWelding1UltrasonicWelding2第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页塑料件超声波焊接设计塑料与塑料加工2010-12-0922:53:48阅读34评论0字号：大中小订阅现代注塑方式能有效提供比较完美的焊接用塑胶件。光我们决定用超声波焊接技术完成熔合时，塑料件的结构设计必须首先考虑如下几点：1焊缝的大小（即要考虑所需强度）2是否需要水密、气密3是否需要完美的外观4避免塑料熔化或合成物的溢出5是否适合焊头加工要求焊接质量可能通过下几点的控制来获得：1材质2塑料件的结构3焊接线的位置和设计4焊接面的大小5上下表面的位置和松紧度6焊头与塑料件的妆触面7顺畅的焊接路径8底模的支持为了获得完美的、可重复的熔焊方式，必须遵循三个主要设计方向：1最初接触的两个表面必须小，以便将所需能量集中，并尽量减少所需要的总能量（即焊接时间）来完成熔接。2找到适合的固定和对齐的方法，如塑料件的接插孔、台阶或企口之类。3围绕着连接界面的焊接面必须是统一而且相联系互紧密接触的。如果可能的话，接触面尽量在同一个平面上，这样可使能量转换时保持一致。下面就对塑料件设计中的要点进行分类举例说明：整体塑料件的结构1.1塑料件的结构塑料件必须有一定的刚性及足够的壁厚，太薄的壁厚有一定的危险性，超声波焊接时是需要加压的，一般气压为2-6kgf/cm2。所以塑料件必须保证在加压情况下基本不变形。1.2罐状或箱形塑料等，在其接触焊头的表面会引起共振而形成一些集中的能量聚集点，从而产生烧伤、穿孔的情况，在设计时可以罐状顶部做如下考虑○1加厚塑料件○2增加加强筋○3焊头中间位置避空1.3尖角如果一个注塑出来的零件出现应力非常集中的情况，比如尖角位，在超声波的作用下会产生折裂、融化。这种情况可考虑在尖角位加R角。1.4塑料件的附属物注塑件内部或外部表面附带的突出或细小件会因超声波振动产生影响而断裂或脱落，例如固定梢等。通过以下设计可尽可能减小或消除这种问题：○1在附属物与主体相交的地方加一个大的R角，或加加强筋。○2增加附属物的厚度或直径。1.5塑料件孔和间隙如被焊头接触的零件有孔或其它开口，则在超声波传递过程中会产生干扰和衰减，根据材料类型（尤其是半晶体材料）和孔大小，在开口的下端会直接出现少量焊接或完全熔不到的情况，因此要尽量预以避免。1.6塑...
