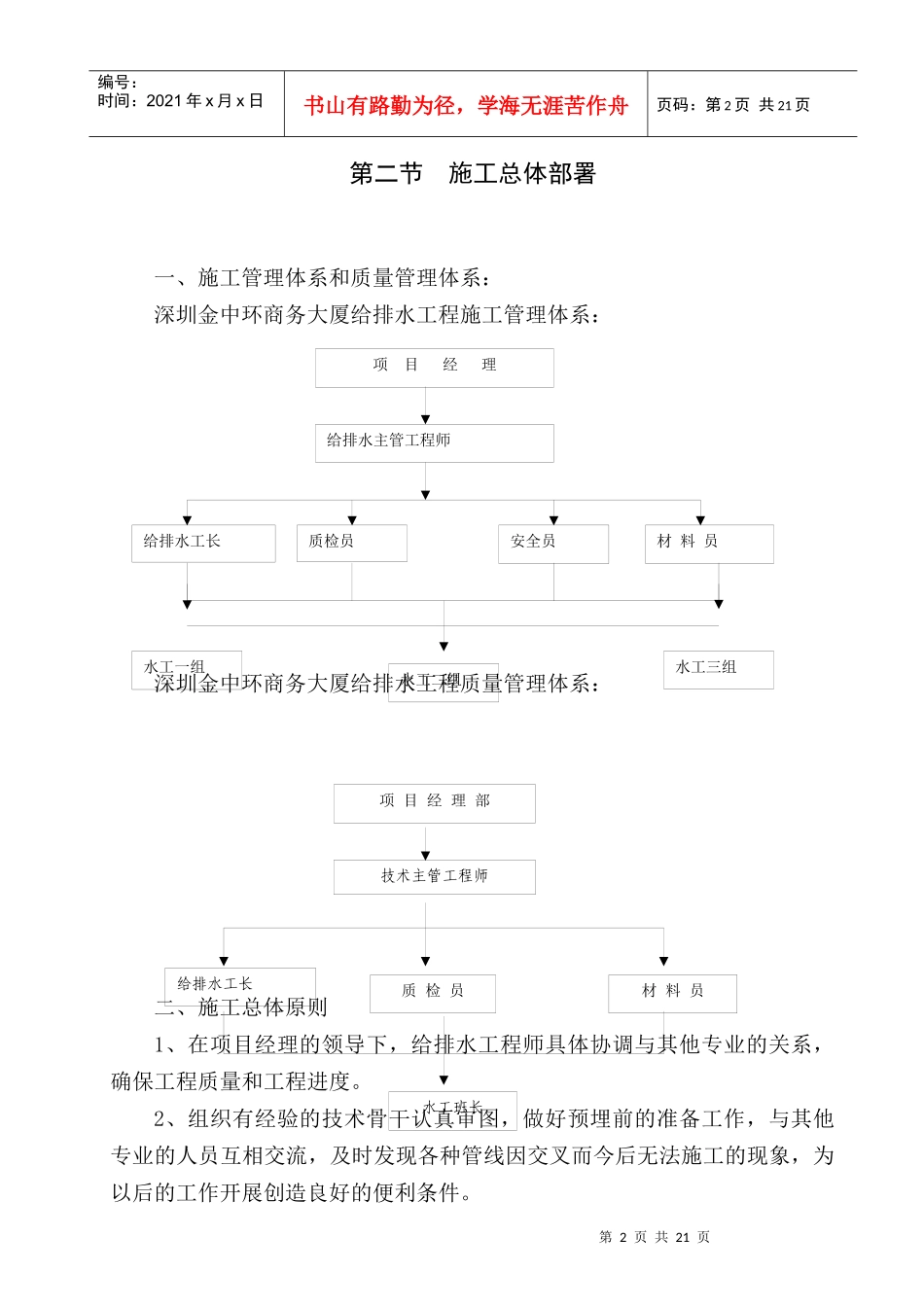

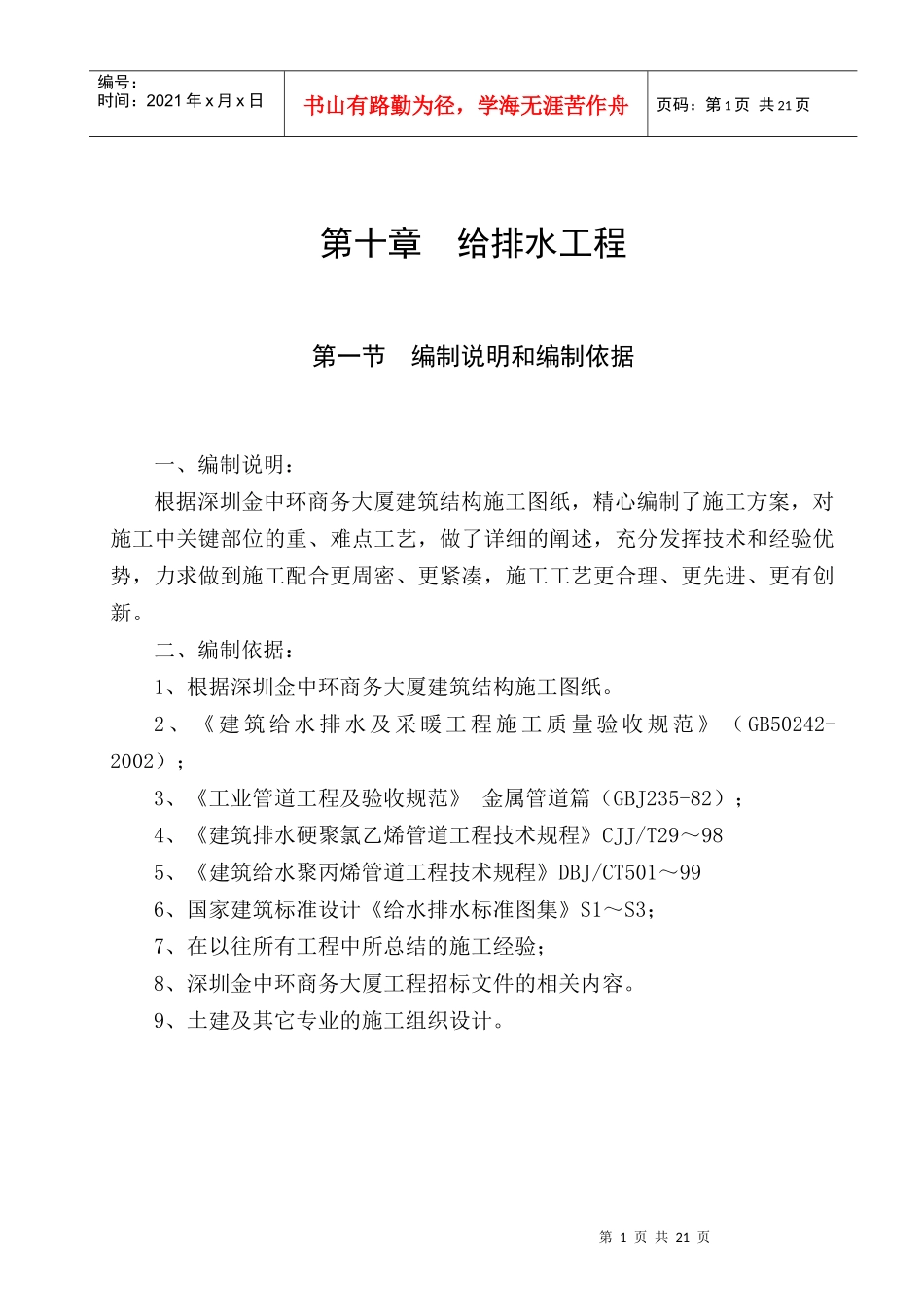

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页第十章给排水工程第一节编制说明和编制依据一、编制说明：根据深圳金中环商务大厦建筑结构施工图纸，精心编制了施工方案，对施工中关键部位的重、难点工艺，做了详细的阐述，充分发挥技术和经验优势，力求做到施工配合更周密、更紧凑，施工工艺更合理、更先进、更有创新。二、编制依据：1、根据深圳金中环商务大厦建筑结构施工图纸。2、《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）；3、《工业管道工程及验收规范》金属管道篇（GBJ235-82）；4、《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T29～985、《建筑给水聚丙烯管道工程技术规程》DBJ/CT501～996、国家建筑标准设计《给水排水标准图集》S1～S3；7、在以往所有工程中所总结的施工经验；8、深圳金中环商务大厦工程招标文件的相关内容。9、土建及其它专业的施工组织设计。第2页共21页第1页共21页项目经理部技术主管工程师给排水工长材料员质检员水工班长项目经理给排水主管工程师给排水工长质检员材料员水工一组水工二组安全员水工三组编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页第二节施工总体部署一、施工管理体系和质量管理体系：深圳金中环商务大厦给排水工程施工管理体系：深圳金中环商务大厦给排水工程质量管理体系：二、施工总体原则1、在项目经理的领导下，给排水工程师具体协调与其他专业的关系，确保工程质量和工程进度。2、组织有经验的技术骨干认真审图，做好预埋前的准备工作，与其他专业的人员互相交流，及时发现各种管线因交叉而今后无法施工的现象，为以后的工作开展创造良好的便利条件。第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页3、施工现场设材料库和加工场地，所有材料都应按使用顺序分期分批进场，同时，做好原材料、成品、半成品的保护，以确保工程进度。三、施工总体顺序1、在主体结构施工阶段积极配合土建施工，做好预埋、预留工作；同时，工班分段作业，对作业人员实行动态管理，组织立体交叉作业。2、主体施工阶段：在每次浇灌砼前，全面检查所有预留洞位置、数量，以及暗埋管道定位尺寸，做到准确无误。拆模后要及时清理孔洞，核对其数量、标高，为今后的安装做好准备，暗埋管道做好保护工作，同时做好隐检记录。3、积极配合土建进度进行管道安装，严格遵守管道安装顺序：先立管后横管，先干管后支管，然后进行试水试验，做好成品保护，并做好隐检记录。4、配合土建进度，安装卫生洁具，做好成品保护。5、配合其他专业，作好泵房的安装工作，并对设备进行初步运转调试。6、在其他专业的协调配合下，进行所有给排水系统进行联动试验，对整个给水系统做好消毒清洗工作，积极配合建设单位、监理单位和有关部门做好工程验收交接工作。四、劳动力安排作业层的劳务组织安排，随各阶段的施工内容和施工量的大小随时进行调整，实行严密的动态管理，保证现场用工充沛而不闲置。施工现场每天劳动力安排计划如下：项次管道工电焊工油漆工杂工主体预留预埋阶段8人4人2人8人主体安装阶段40人8人4人16人第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页第三节质量目标及质量保证措施一、质量目标：给排水安装分部工程质量合格，分部分项工程合格率为100%。二、质量保证措施：1、以施工管理、施工质量及材料设备质量保证工程质量。2、坚持按图纸施工，体现设计意图。3、严格执行施工验收规范和操作规程，严格按照国家颁发的施工验收规范、质量检验评定标准来统一施工，发现质量问题要及时采取有效措施，立即补救，不遗留。4、做好各施工环节的质量检查，坚持自检、互检和专检,做好记录，及时做好隐蔽工程的检查验收,分项工程检查验收，并填好质量评定表，提高检验工作的质量，以优良标准竣工。第四节施工准备施工准备工作对于工程能否顺利开工以及整个施工能否按计划连续、有条不紊地进行是非常重要的。因此我单位将集中技术力量、机械力量，积极主动地创造施工条件，以...
