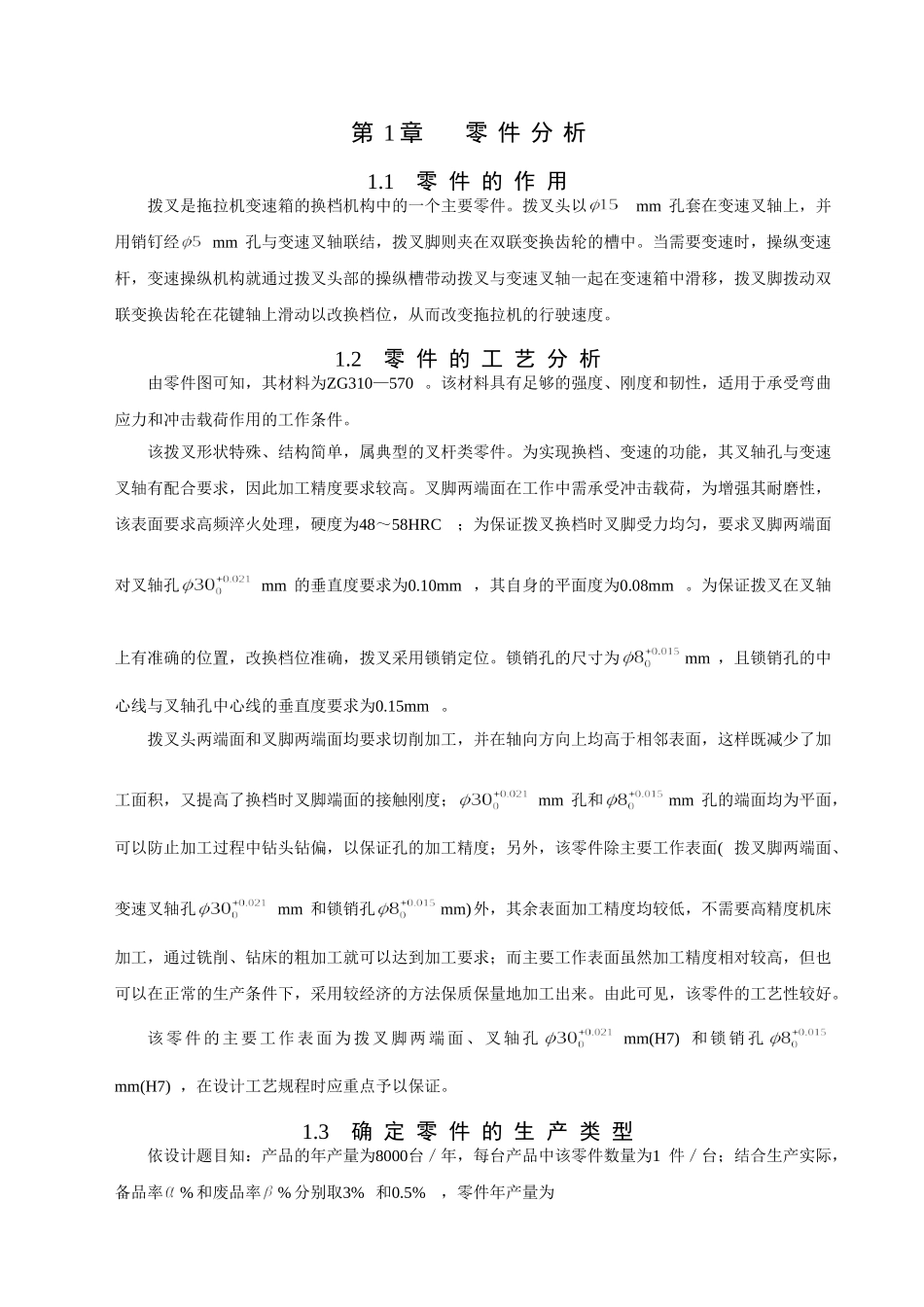

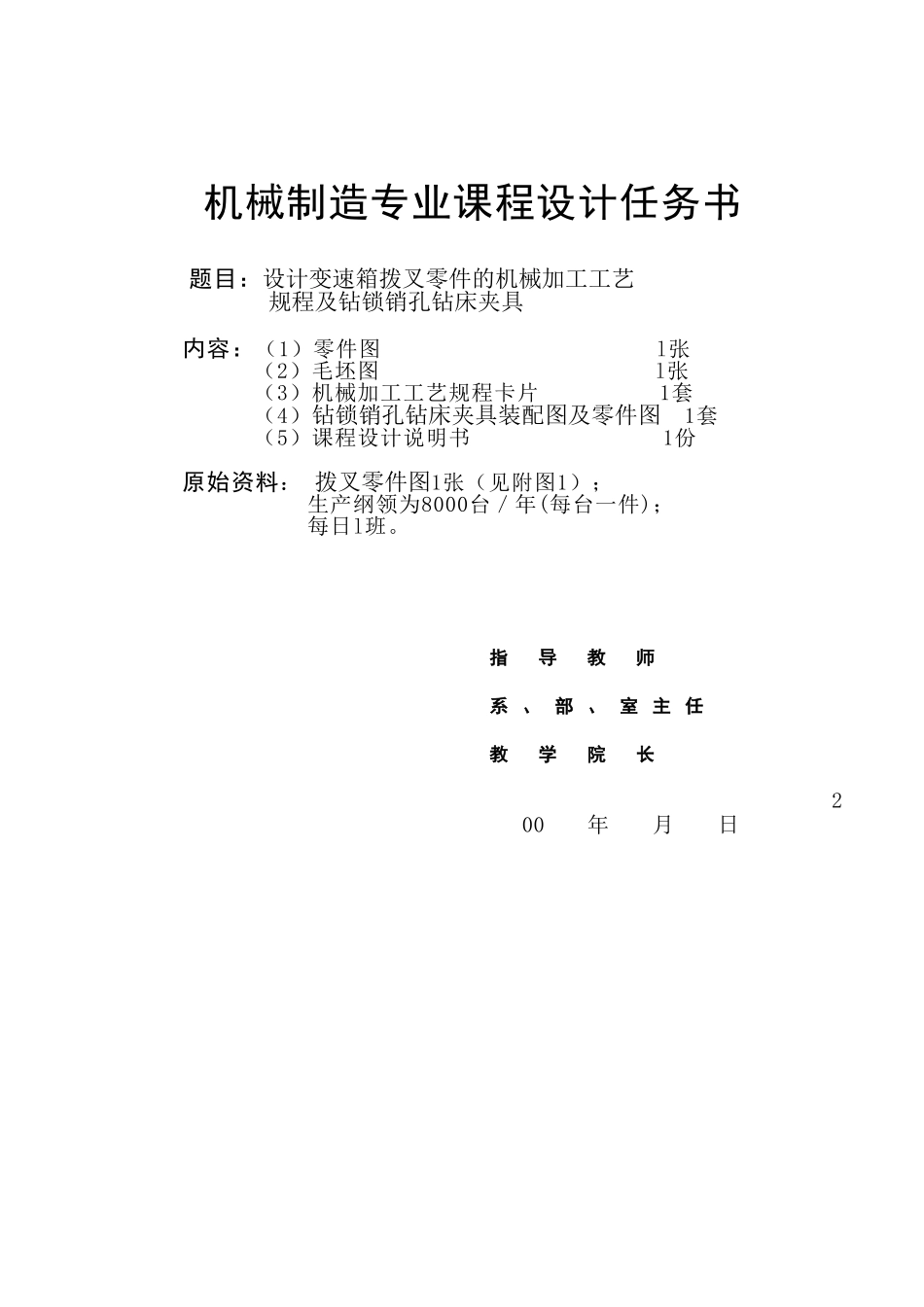

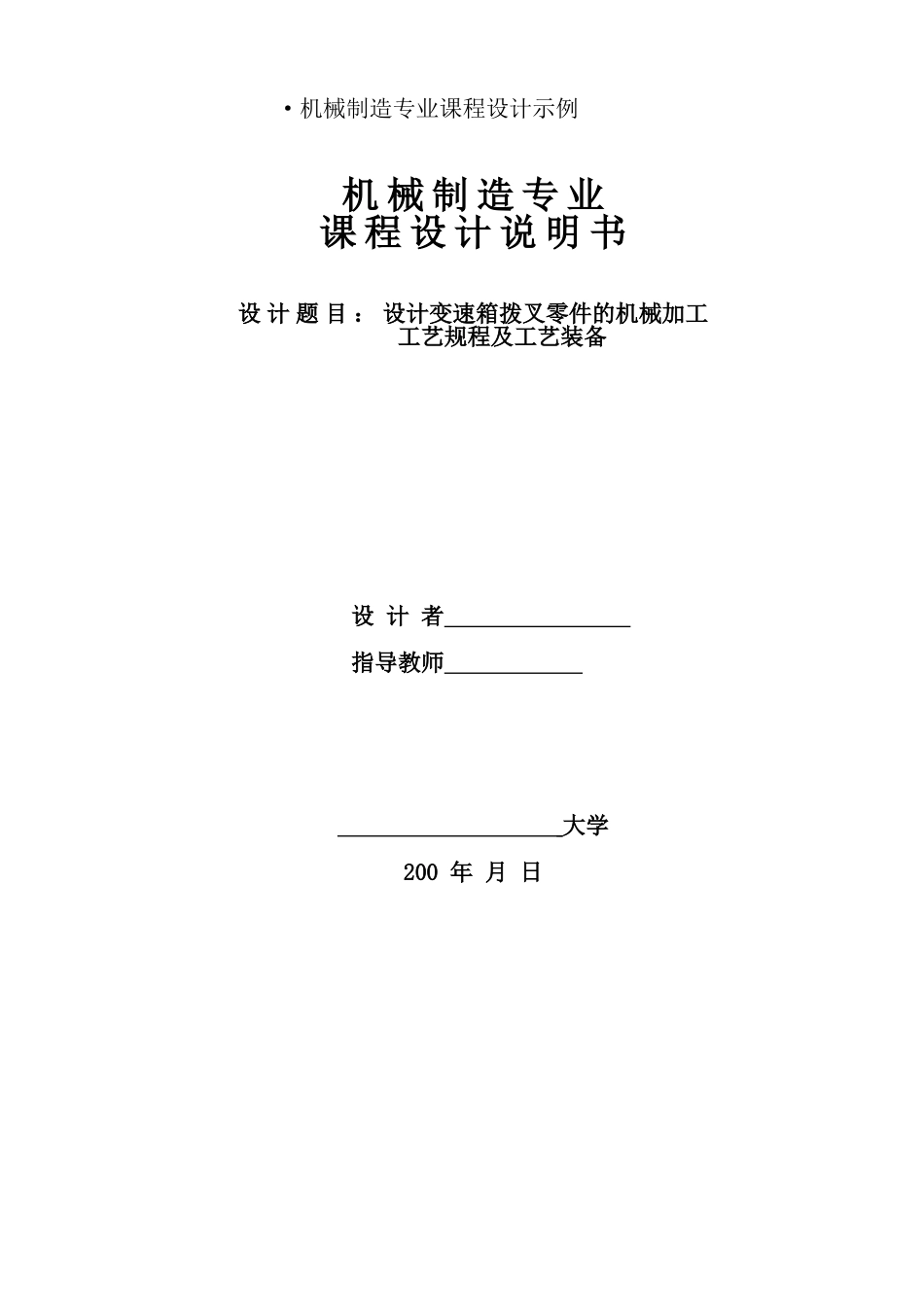

·机械制造专业课程设计示例机械制造专业课程设计说明书设计题目：设计变速箱拨叉零件的机械加工工艺规程及工艺装备设计者指导教师大学200年月日机械制造专业课程设计任务书题目：设计变速箱拨叉零件的机械加工工艺规程及钻锁销孔钻床夹具内容：（1）零件图l张（2）毛坯图l张（3）机械加工工艺规程卡片1套（4）钻锁销孔钻床夹具装配图及零件图1套（5）课程设计说明书1份原始资料：拨叉零件图1张（见附图1）；生产纲领为8000台／年(每台一件)；每日l班。指导教师系、部、室主任教学院长200年月日第1章零件分析1.1零件的作用拨叉是拖拉机变速箱的换档机构中的一个主要零件。拨叉头以mm孔套在变速叉轴上，并用销钉经mm孔与变速叉轴联结，拨叉脚则夹在双联变换齿轮的槽中。当需要变速时，操纵变速杆，变速操纵机构就通过拨叉头部的操纵槽带动拨叉与变速叉轴一起在变速箱中滑移，拨叉脚拨动双联变换齿轮在花键轴上滑动以改换档位，从而改变拖拉机的行驶速度。1.2零件的工艺分析由零件图可知，其材料为ZG310—570。该材料具有足够的强度、刚度和韧性，适用于承受弯曲应力和冲击载荷作用的工作条件。该拨叉形状特殊、结构简单，属典型的叉杆类零件。为实现换档、变速的功能，其叉轴孔与变速叉轴有配合要求，因此加工精度要求较高。叉脚两端面在工作中需承受冲击载荷，为增强其耐磨性，该表面要求高频淬火处理，硬度为48～58HRC；为保证拨叉换档时叉脚受力均匀，要求叉脚两端面对叉轴孔mm的垂直度要求为0.10mm，其自身的平面度为0.08mm。为保证拨叉在叉轴上有准确的位置，改换档位准确，拨叉采用锁销定位。锁销孔的尺寸为mm，且锁销孔的中心线与叉轴孔中心线的垂直度要求为0.15mm。拨叉头两端面和叉脚两端面均要求切削加工，并在轴向方向上均高于相邻表面，这样既减少了加工面积，又提高了换档时叉脚端面的接触刚度；mm孔和mm孔的端面均为平面，可以防止加工过程中钻头钻偏，以保证孔的加工精度；另外，该零件除主要工作表面(拨叉脚两端面、变速叉轴孔mm和锁销孔mm)外，其余表面加工精度均较低，不需要高精度机床加工，通过铣削、钻床的粗加工就可以达到加工要求；而主要工作表面虽然加工精度相对较高，但也可以在正常的生产条件下，采用较经济的方法保质保量地加工出来。由此可见，该零件的工艺性较好。该零件的主要工作表面为拨叉脚两端面、叉轴孔mm(H7)和锁销孔mm(H7)，在设计工艺规程时应重点予以保证。1.3确定零件的生产类型依设计题目知：产品的年产量为8000台／年，每台产品中该零件数量为1件／台；结合生产实际，备品率%和废品率%分别取3%和0.5%，零件年产量为N=8000台／年×1件／台×(1+3%)×(1+0.5%)=8281.2件／年拨叉重量为4.5kg，由查工艺手册，表？机械加工零件生产类型划分知，拨叉属轻型零件，该拨叉的生产类型为大量生产。第2章确定毛坯、绘制毛坯简图2.1选择毛坯由于该拨叉在工作过程中要承受冲击载荷，为增强拨叉的强度和冲击韧度，获得纤维组织，毛坯选用锻件。该拨叉的轮廓尺寸不大，且生产类型属大批生产，为提高生产率和锻件精度，宜采用模锻方法制造毛坯。毛坯的拔模斜度为5°。2.2确定毛坯的尺寸公差和机械加工余量1．公差等级由拨叉的功用和技术要求，确定该零件的公差等级为普通级。2．锻件重量由机械加工后拨叉件的重量为4.5kg，可初步估计机械加工前锻件毛坯的重量为6kg。3．锻件形状复杂系数对拨叉零件图进行分析计算，可大致确定锻件外廓包容体的长度、宽度和高度，即=158mm，=120mm，=86mm；该拨叉锻件的形状复杂系数为=6kg／(158mm×l20mm×86mm×7.8×10-6kg／mm3)≈6／12.7≈0.47由于0.47介于0.32和0.63之间，故该拨叉的形状复杂系数属S2级。4．锻件材质系数由于该拨叉材料为45钢，是碳的质量分数小于0.65％的碳素钢，故该锻件的材质系数属M1级。5．锻件分模线形状根据该拨叉件的形位特点，选择零件高度方向的对称平面为分模面，属平直分模线。6．零件表面粗糙度由零件图可知，该拨叉各加工表面的粗糙度Ra均大于等于1.6μm。根据上述诸因素，可查工艺手册表？锻件内外表面加工余量，表？锻件厚度公差，表？锻件内孔直径的单面机械加工余量，确定该锻件的...
