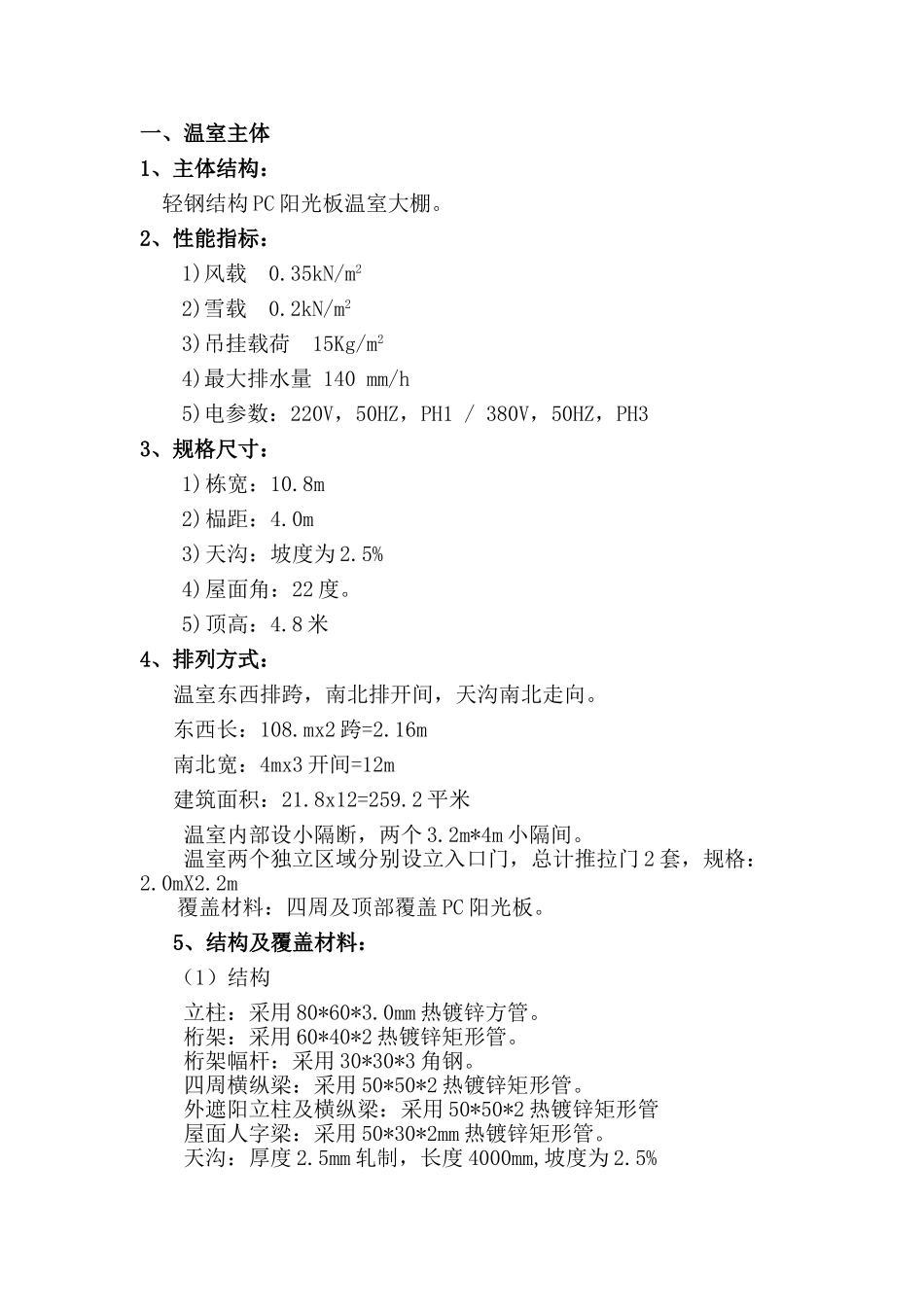

一、温室主体1、主体结构：轻钢结构PC阳光板温室大棚。2、性能指标：1)风载0.35kN/m22)雪载0.2kN/m23)吊挂载荷15Kg/m24)最大排水量140mm/h5)电参数：220V，50HZ，PH1/380V，50HZ，PH33、规格尺寸：1)栋宽：10.8m2)榀距：4.0m3)天沟：坡度为2.5%4)屋面角：22度。5)顶高：4.8米4、排列方式：温室东西排跨，南北排开间，天沟南北走向。东西长：108.mx2跨=2.16m南北宽：4mx3开间=12m建筑面积：21.8x12=259.2平米温室内部设小隔断，两个3.2m*4m小隔间。温室两个独立区域分别设立入口门，总计推拉门2套，规格：2.0mX2.2m覆盖材料：四周及顶部覆盖PC阳光板。5、结构及覆盖材料：（1）结构立柱：采用80*60*3.0mm热镀锌方管。桁架：采用60*40*2热镀锌矩形管。桁架幅杆：采用30*30*3角钢。四周横纵梁：采用50*50*2热镀锌矩形管。外遮阳立柱及横纵梁：采用50*50*2热镀锌矩形管屋面人字梁：采用50*30*2mm热镀锌矩形管。天沟：厚度2.5mm轧制，长度4000mm,坡度为2.5%落水管：采用PVC塑料管，Φ110mm。温室顶部及四周围为专用铝型材，型材标准采用GB/T5237-93。和橡胶密封条。连接件均采用镀锌处理。紧固件为国产镀锌标准件，如螺栓，螺母，垫圈，自攻钉等。（2）覆盖材料：温室顶部及四周均采用国产优质的10mm厚PC阳光板覆盖，质保10年。同时采用阳光板专用H型材连接和三元乙丙胶条固定密封，是温室具有较好的气密性、透光性好。温室中间隔断覆盖材料采用10mm厚PC阳光板，专用铝合金型材固定密封。所有覆盖材料均采用自主设计开发铝合金型材和胶条进行固定密封。6、通风系统：顶通风：温室顶部单边交错开窗，顶窗通风率达40%以上，驱动为进口减速电机和进口齿轮/齿条驱动系统；轴及联接附件为国产热镀锌件。侧通风：温室两侧安装1.5m高铝合金玻璃推拉窗，配40目防虫网纱扇。湿帘窗：湿帘外安装电动齿条外翻窗，国产铝合金窗框，聚酯中空板覆盖，高度1.8m，外翻窗立柱距温室端面1.7m。采用国产减速电机和齿轮/齿条驱动系统；立柱、横梁、轴及联接附件为国产热镀锌件。湿帘窗外备有以色列进口长寿膜，用于冬季密封。密封：窗框四周采用橡胶密封条。7、防虫网：顶窗开窗处设40目防虫网，湿帘外设25目防虫网。8、门：温室共设双扇推拉门2套。9、基础及室内道路：温室四周以及缓冲间四周为圈梁，内部采用独立基础；温室外四周设1m宽散水。缓冲间内地面全部硬化。苗床下铺设石子，苗床间设宽约600mm,厚约50mm混凝土道路。温室设东西向和南北向混凝土道路一条，宽度约2m。混凝土厚度约80mm。其他地面不处理。10、屋面排水：采用双端排水，雨槽坡度为2.5%，配雨水落水管。二、内保温遮阳系统（齿条传动）内遮阳保温系统可从多方面改善温室的生态环境。夏季遮阳幕能反射部分阳光，并使阳光漫射进入温室，均匀照射植物，保护作物免遭强光灼伤，同时使温室温度下降；通过选用不同的幕布，可形成不同的遮阳率，满足不同作物对阳光的需求；冬季夜间，内遮阳保温系统可以有效地阻止红外线外逸，减少地面辐射热流失，减少加热能源消耗，大大降低温室运行成本。遮阳幕布可满足室内控制湿度及保持适当的热水平，保持最佳的作物生长环境。1、技术性能序号名称单位参数1行程m3.702电源三相/50HZ380V3电机功率KW0.752、工作原理按下控制箱启动开关按钮、电机起动。电机通过传动机构驱动传动轴运转，传动轴通过连接件带动驱动杆在幕线上平行移动，驱动杆拉动幕布一端缓慢展开，全部展开后触动行程限位器开关，电机停止，该行程运行结束。该控制箱备有手动控制。如需中途停止，可按下停止按钮，即可停止运行。3、系统基本组成1）控制箱及电机该箱内装配有幕展开与合拢两套接触器件，即可手动开停。又可通过行程开关，实现自动停车。可接受计算机控制。电机自带工作限位和安全限位，动作安全可靠。2）齿条副采用荷兰进口齿条副，质量可靠，运行平稳。3）传动部分传动部分由荷兰进口减速电机及配套部件组成，通过减速电机及与之相连的传动轴输出动力。传动轴采用φ42×3.5无缝钢管,中部与电机相连，其余部分与齿条副/齿条座均布相连，将圆周运动转换为平稳的直线运动。推拉杆为φ32×2镀锌钢管，每套齿条连1列，纵向与温室...
