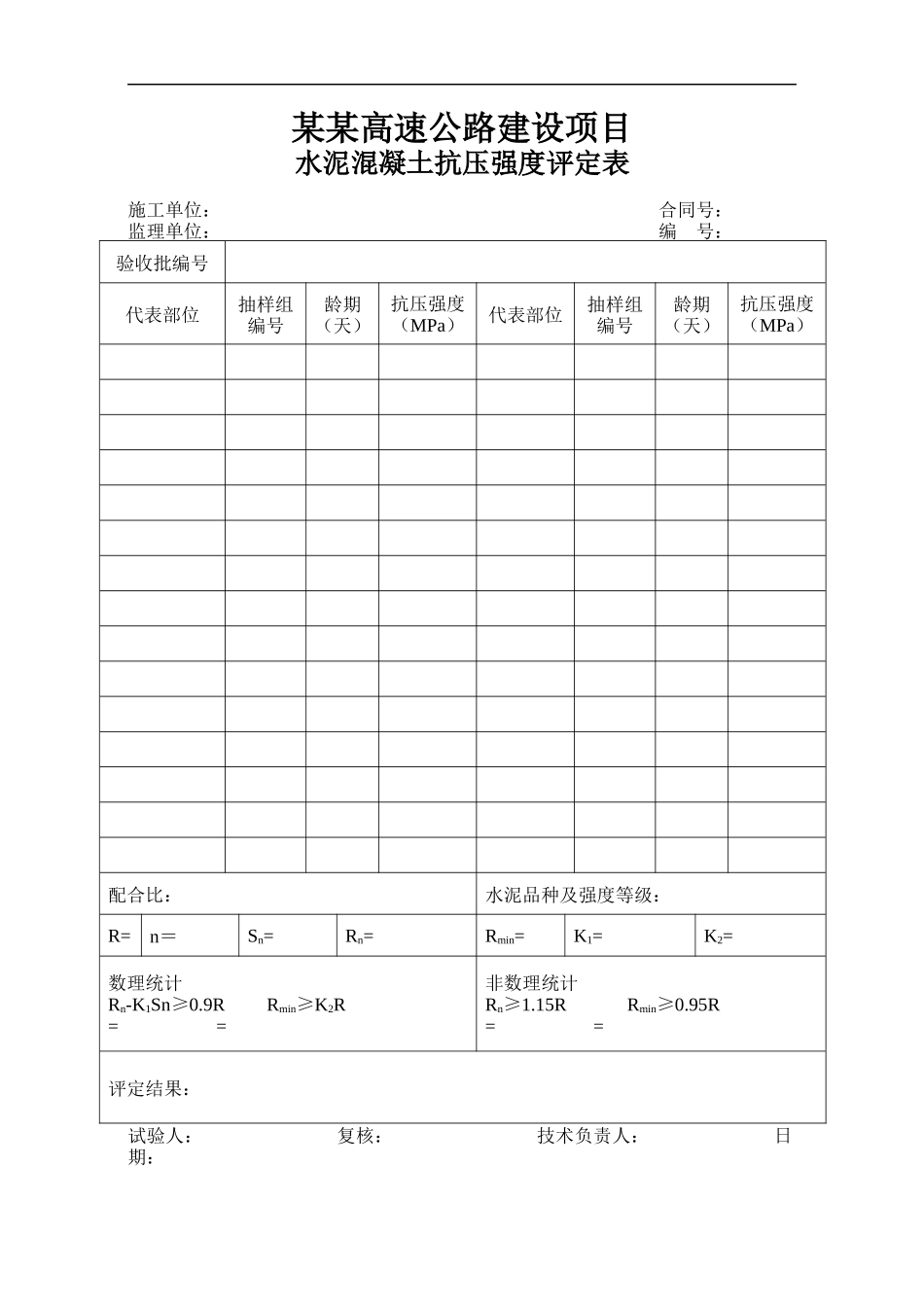

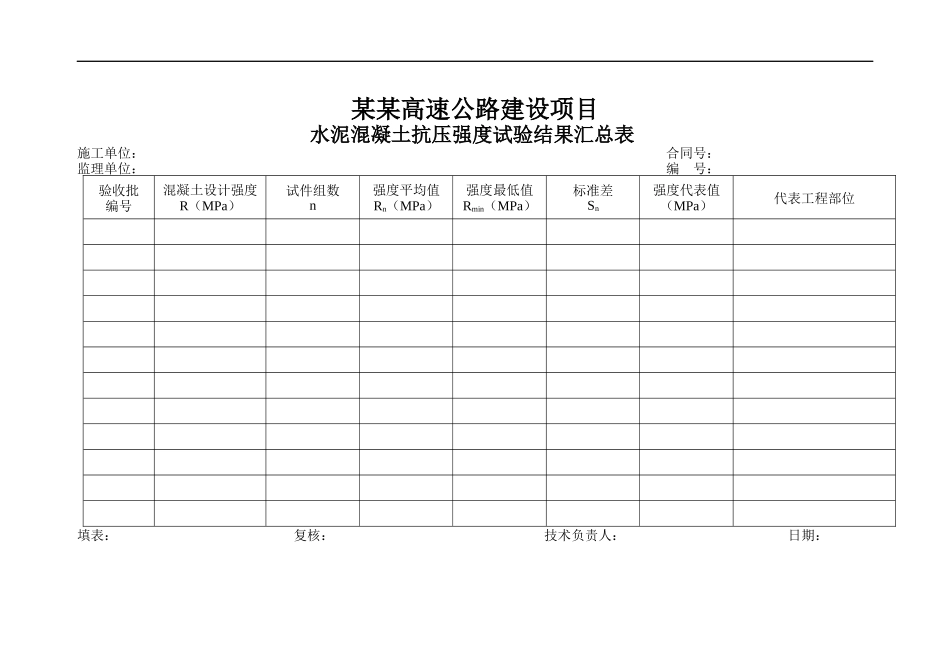

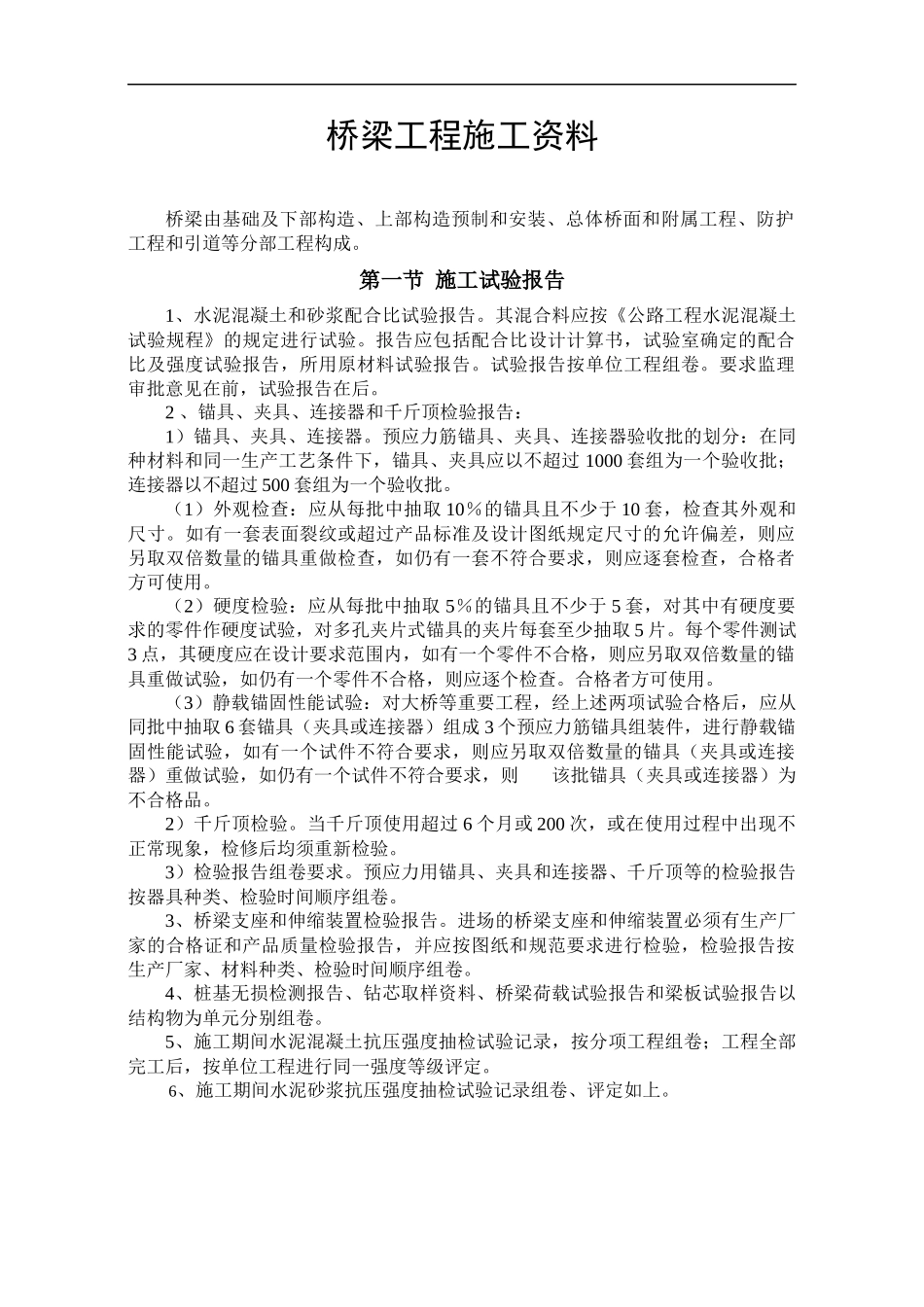

桥梁工程施工资料桥梁由基础及下部构造、上部构造预制和安装、总体桥面和附属工程、防护工程和引道等分部工程构成。第一节施工试验报告1、水泥混凝土和砂浆配合比试验报告。其混合料应按《公路工程水泥混凝土试验规程》的规定进行试验。报告应包括配合比设计计算书，试验室确定的配合比及强度试验报告，所用原材料试验报告。试验报告按单位工程组卷。要求监理审批意见在前，试验报告在后。2、锚具、夹具、连接器和千斤顶检验报告：1）锚具、夹具、连接器。预应力筋锚具、夹具、连接器验收批的划分：在同种材料和同一生产工艺条件下，锚具、夹具应以不超过1000套组为一个验收批；连接器以不超过500套组为一个验收批。（1）外观检查：应从每批中抽取10％的锚具且不少于10套，检查其外观和尺寸。如有一套表面裂纹或超过产品标准及设计图纸规定尺寸的允许偏差，则应另取双倍数量的锚具重做检查，如仍有一套不符合要求，则应逐套检查，合格者方可使用。（2）硬度检验：应从每批中抽取5％的锚具且不少于5套，对其中有硬度要求的零件作硬度试验，对多孔夹片式锚具的夹片每套至少抽取5片。每个零件测试3点，其硬度应在设计要求范围内，如有一个零件不合格，则应另取双倍数量的锚具重做试验，如仍有一个零件不合格，则应逐个检查。合格者方可使用。（3）静载锚固性能试验：对大桥等重要工程，经上述两项试验合格后，应从同批中抽取6套锚具（夹具或连接器）组成3个预应力筋锚具组装件，进行静载锚固性能试验，如有一个试件不符合要求，则应另取双倍数量的锚具（夹具或连接器）重做试验，如仍有一个试件不符合要求，则该批锚具（夹具或连接器）为不合格品。2）千斤顶检验。当千斤顶使用超过6个月或200次，或在使用过程中出现不正常现象，检修后均须重新检验。3）检验报告组卷要求。预应力用锚具、夹具和连接器、千斤顶等的检验报告按器具种类、检验时间顺序组卷。3、桥梁支座和伸缩装置检验报告。进场的桥梁支座和伸缩装置必须有生产厂家的合格证和产品质量检验报告，并应按图纸和规范要求进行检验，检验报告按生产厂家、材料种类、检验时间顺序组卷。4、桩基无损检测报告、钻芯取样资料、桥梁荷载试验报告和梁板试验报告以结构物为单元分别组卷。5、施工期间水泥混凝土抗压强度抽检试验记录，按分项工程组卷；工程全部完工后，按单位工程进行同一强度等级评定。6、施工期间水泥砂浆抗压强度抽检试验记录组卷、评定如上。某某高速公路建设项目水泥混凝土抗压强度试验结果汇总表施工单位：合同号：监理单位：编号：验收批编号混凝土设计强度R（MPa）试件组数n强度平均值Rn（MPa）强度最低值Rmin（MPa）标准差Sn强度代表值（MPa）代表工程部位填表：复核：技术负责人：日期：某某高速公路建设项目水泥混凝土抗压强度评定表施工单位：合同号：监理单位：编号：验收批编号代表部位抽样组编号龄期（天）抗压强度（MPa）代表部位抽样组编号龄期（天）抗压强度（MPa）配合比：水泥品种及强度等级：R=n＝Sn=Rn=Rmin=K1=K2=数理统计Rn-K1Sn≥0.9RRmin≥K2R==非数理统计Rn≥1.15RRmin≥0.95R==评定结果：试验人：复核：技术负责人：日期：某某高速公路建设项目水泥砂浆抗压强度试验结果汇总表施工单位：合同号：监理单位：编号：评定批编号砂浆设计强度（Mpa）试件组数n强度平均值Rn（Mpa）强度最小值Rmin（Mpa）代表工程部位试验人：复核：技术负责人：日期：某某高速公路建设项目水泥砂浆抗压强度评定表施工单位:合同号：监理单位：编号：评定批编号代表部位抽样组编号龄期（天）抗压强度（MPa）代表部位抽样组编号龄期（天）抗压强度（MPa）配合比：水泥品种及强度等级：设计强度R＝试件组数n＝强度平均值Rn＝强度最低值Rmin＝评定结果：试验人：复核：技术负责人：日期：第二节施工检验资料整理顺序桥梁工程施工检验记录以分项工程为单元组卷。（一）基础及下部构造资料整理顺序若基础及下部构造资料较多时，可分为几个分部工程组卷：卷内资料以墩（台）为单元，按基础、墩（台）身、墩（台）帽或盖梁等分项工程顺序排列，并将分项工程质量评定表放在各分项工程检验记录表之前；也可按整桥部位进行分...
