某学校学生公寓楼砖混结构工程施工组织设计书VIP免费

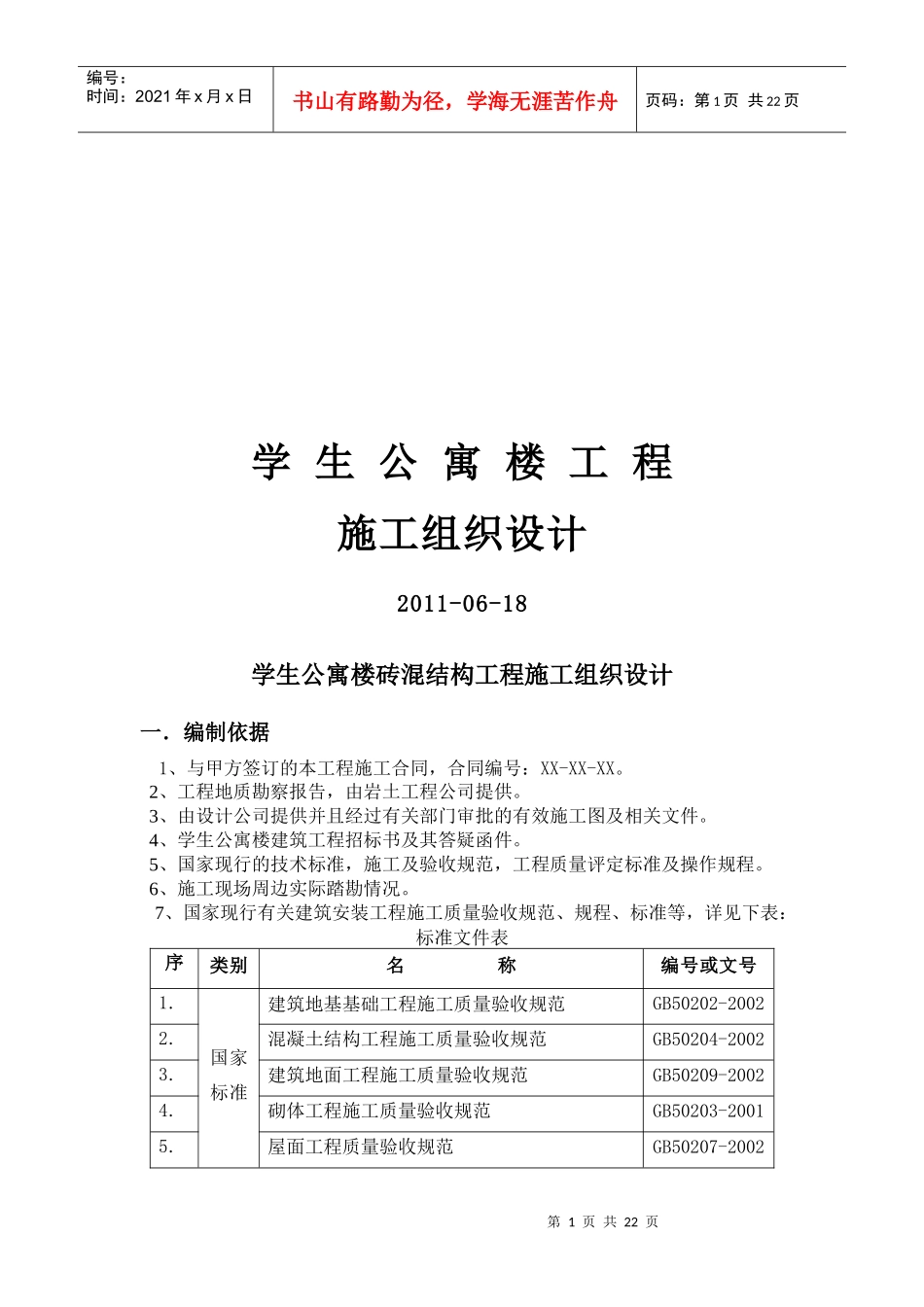

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页学生公寓楼工程施工组织设计2011-06-18学生公寓楼砖混结构工程施工组织设计一．编制依据1、与甲方签订的本工程施工合同，合同编号：XX-XX-XX。2、工程地质勘察报告，由岩土工程公司提供。3、由设计公司提供并且经过有关部门审批的有效施工图及相关文件。4、学生公寓楼建筑工程招标书及其答疑函件。5、国家现行的技术标准，施工及验收规范，工程质量评定标准及操作规程。6、施工现场周边实际踏勘情况。7、国家现行有关建筑安装工程施工质量验收规范、规程、标准等，详见下表：标准文件表序号类别名称编号或文号1.国家标准建筑地基基础工程施工质量验收规范GB50202-20022.混凝土结构工程施工质量验收规范GB50204-20023.建筑地面工程施工质量验收规范GB50209-20024.砌体工程施工质量验收规范GB50203-20015.屋面工程质量验收规范GB50207-2002第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页序号类别名称编号或文号6.建筑装饰装修工程质量验收规范GB50210-20017.建设工程项目管理规范GB/T50326-20018.建设工程文件归档整理规范GB/T50328-20019.工程测量规范GB50026-199310.建筑工程施工质量验收统一标准GB50300-200111.电气装置安装工程施工及验收规范GB50254-9612.电气装置安装工程接地装置规范GB50169-9213.工程建设标准强制性条文2002年版14.行业标准钢筋焊接及验收规程JGJ18-200315.临时用电安全技术规范JGJ46-200516.混凝土泵送施工技术规程JGJ10-199517.钢筋机械连接通用技术规程JGJ107-200318.建筑机械使用安全技术规范JGJ33-200119.钢管脚手架扣件GB15831-200620.建筑施工安全检查标准JGJ59-199921.图集装修黔85J80222.卷材防水屋面构造黔93J0123.厕所卫生间淋浴间黔87J70424.平屋面建筑构造99J201-125.地沟及盖板95J33126.楼梯建筑构造99SJ40327.楼地面建筑构造01J30428.钢筋混凝土过梁G93-32229.混凝土结构施工图平面整体表示方法制图规则和构造详图03G101-1第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页二．工程概况1、工程建设概况六层学生公寓楼工程位于城市郊区,楼体主工程属于砖混结构体系，建设单位为贵师大材建学院，工程为一栋6层学生公寓，建筑占地面积36000M2，建筑物周边环境及原有建筑物详见附图。钢筋混凝土结构环境类别：基础承台、基础梁、屋面，水箱为二（a）类环境；建筑抗震设防类别为丙类，抗震设防烈度为8度；屋面防水等级为Ⅱ级，二道防水设防；建筑结构安全等级为二级；建筑防火分类为二类民用建筑，主体耐火等级一级。工程建设概况表工程名称6层学生公寓楼工程地址贵阳市郊区建设单位贵州省某公司勘察单位贵阳某勘察单位设计单位贵阳建筑勘察设计院监理单位贵阳某监理单位质量监督部门白云区质监站总包单位贵州省某建筑公司主要分包单位中建三局四公司合同工期八个月合同工期投资额七十万建设工期八个月总投资额八十万工程主要功能或用途住宿2、工程建筑设计概况建筑设计概况表建筑面积施工占地面积36000m26层学生公寓楼，占地面积5850m2，无地下层建筑面积35100m2装饰外墙面红色砂岩板及涂料楼地面水泥砂浆及防滑地面砖、花岩石面门窗铝合金门窗墙面墙面砖与乳胶漆楼梯水泥砂浆压光第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页防水地下C30S8抗渗砼屋面高分子防水涂料厕浴间高分子防水涂料上翻1.8米高阳台高分子防水涂料雨蓬高分子防水涂料保温节能屋面采用挤塑板绿化绿化率：30%其他需说明的事项：门窗、吊顶等不需要深化设计3、工程结构设计概况基础工程为人工挖孔灌注桩，钢筋混凝土基础承台，基础梁。主体为砖混结构体系，建筑安全等级为二级，详见下表。结构设计概况一表4地基与基础埋深桩端持力层-8.00m持力层桩端持力层为强风化花岗岩承载力特征值800KPa桩基人工挖孔灌注桩桩长：10-15米桩径：400-500mm间距：相邻两桩中心间距800mm-3400mm底板厚度300mm顶板厚度180mm主体结构形式砖混结构主要结...
