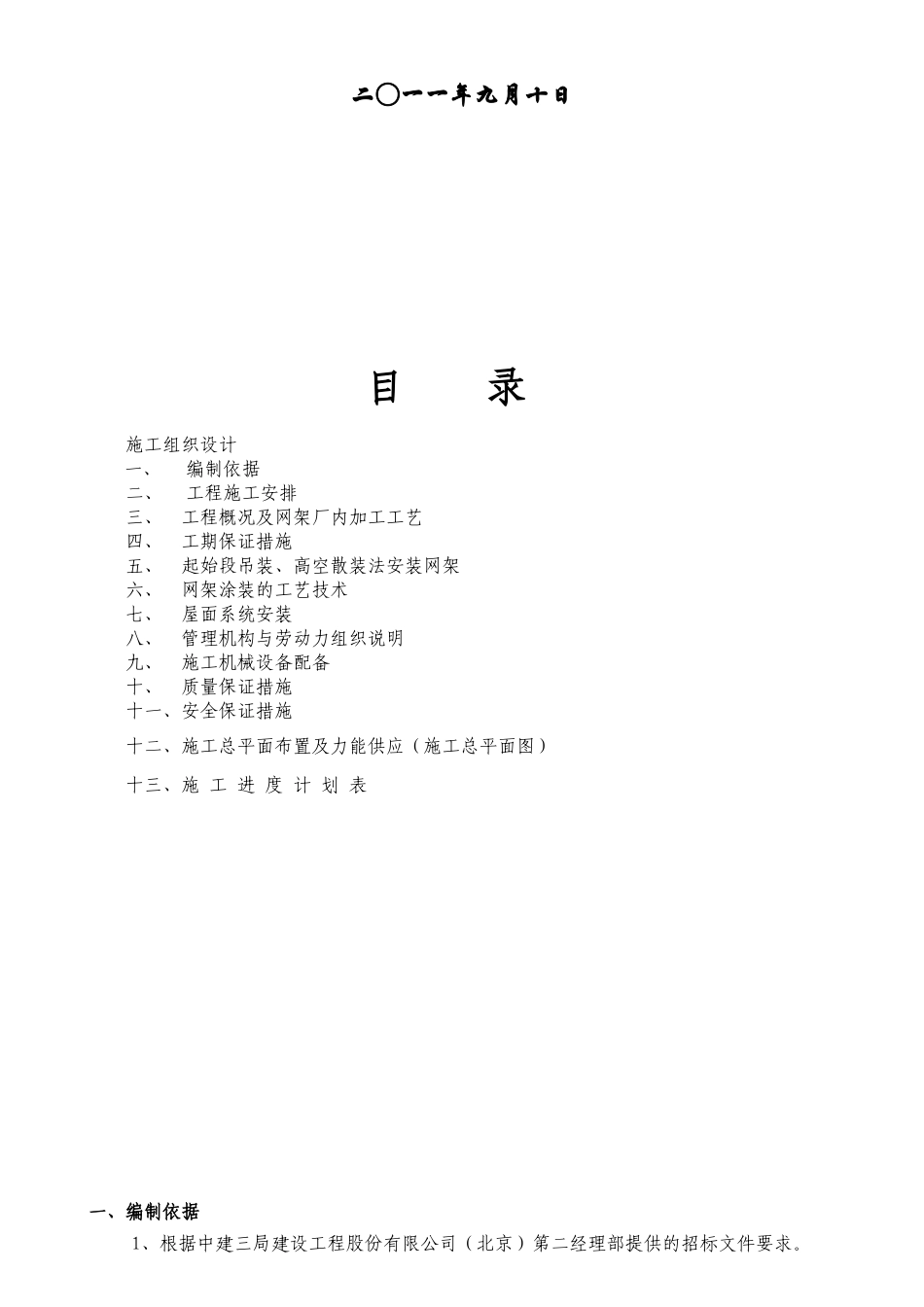

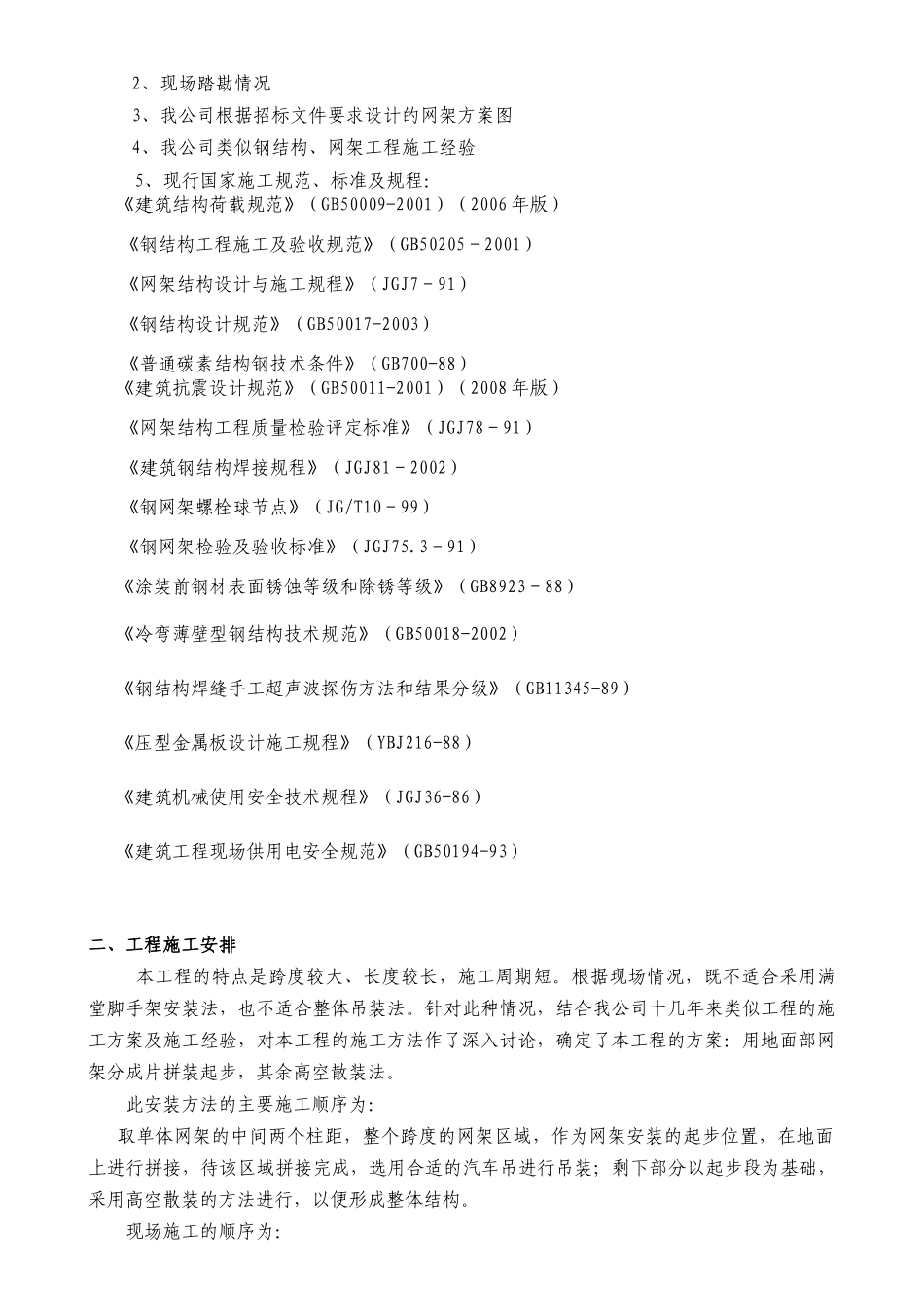

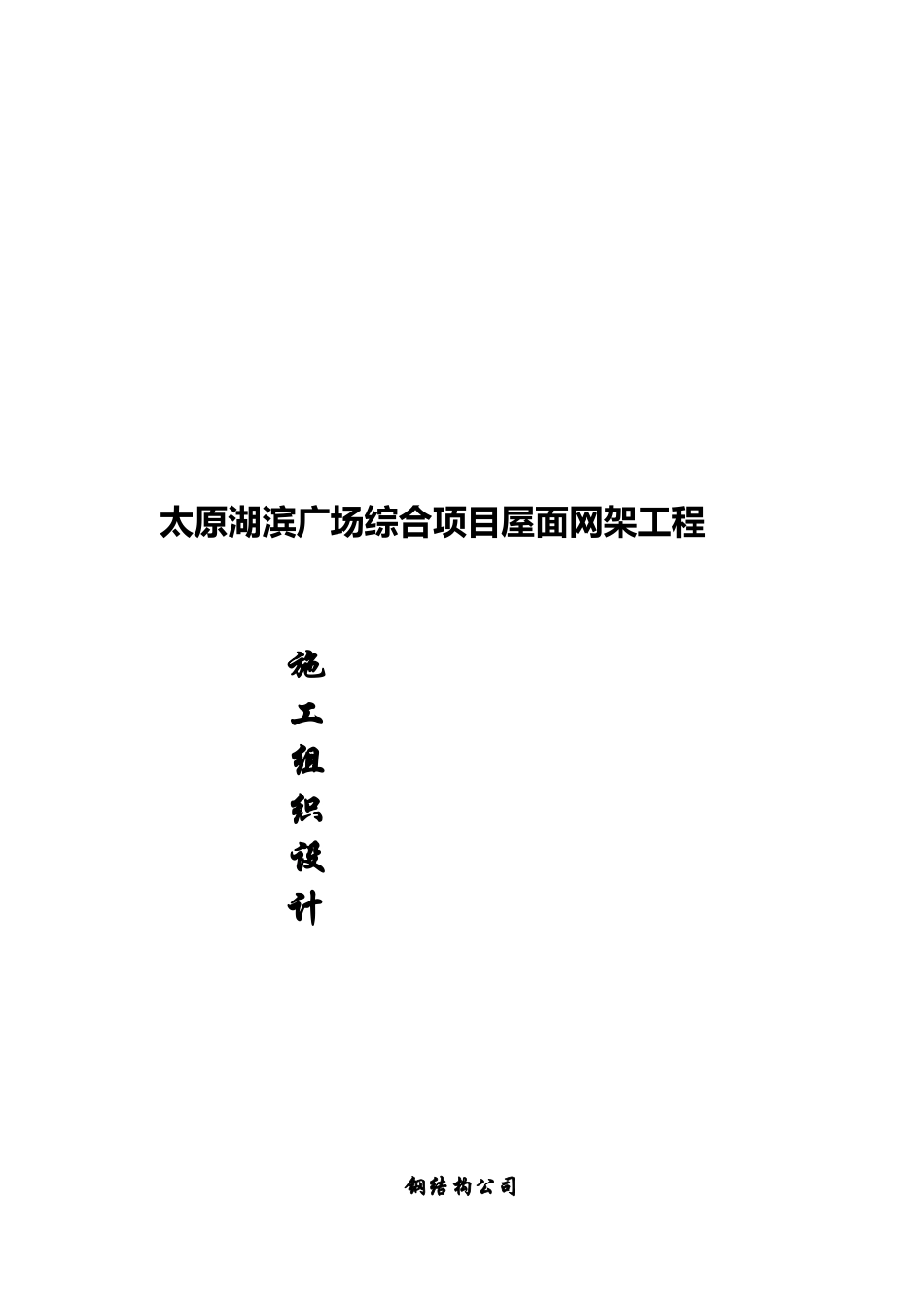

太原湖滨广场综合项目屋面网架工程施工组织设计钢结构公司二○一一年九月十日目录施工组织设计一、编制依据二、工程施工安排三、工程概况及网架厂内加工工艺四、工期保证措施五、起始段吊装、高空散装法安装网架六、网架涂装的工艺技术七、屋面系统安装八、管理机构与劳动力组织说明九、施工机械设备配备十、质量保证措施十一、安全保证措施十二、施工总平面布置及力能供应（施工总平面图）十三、施工进度计划表一、编制依据1、根据中建三局建设工程股份有限公司（北京）第二经理部提供的招标文件要求。2、现场踏勘情况3、我公司根据招标文件要求设计的网架方案图4、我公司类似钢结构、网架工程施工经验5、现行国家施工规范、标准及规程：《建筑结构荷载规范》（GB50009-2001）（2006年版）《钢结构工程施工及验收规范》（GB50205－2001）《网架结构设计与施工规程》（JGJ7－91）《钢结构设计规范》（GB50017-2003）《普通碳素结构钢技术条件》（GB700-88）《建筑抗震设计规范》（GB50011-2001）（2008年版）《网架结构工程质量检验评定标准》（JGJ78－91）《建筑钢结构焊接规程》（JGJ81－2002）《钢网架螺栓球节点》（JG/T10－99）《钢网架检验及验收标准》（JGJ75.3－91）《涂装前钢材表面锈蚀等级和除锈等级》（GB8923－88）《冷弯薄壁型钢结构技术规范》（GB50018-2002）《钢结构焊缝手工超声波探伤方法和结果分级》（GB11345-89）《压型金属板设计施工规程》（YBJ216-88）《建筑机械使用安全技术规程》（JGJ36-86）《建筑工程现场供用电安全规范》（GB50194-93）二、工程施工安排本工程的特点是跨度较大、长度较长，施工周期短。根据现场情况，既不适合采用满堂脚手架安装法，也不适合整体吊装法。针对此种情况，结合我公司十几年来类似工程的施工方案及施工经验，对本工程的施工方法作了深入讨论，确定了本工程的方案：用地面部网架分成片拼装起步，其余高空散装法。此安装方法的主要施工顺序为：取单体网架的中间两个柱距，整个跨度的网架区域，作为网架安装的起步位置，在地面上进行拼接，待该区域拼接完成，选用合适的汽车吊进行吊装；剩下部分以起步段为基础，采用高空散装的方法进行，以便形成整体结构。现场施工的顺序为：1、与上道工序进行交接验收；2、条块（起步段）网架地面拼装；3、条块（起步段）网架吊装；4、网架空中散装（对称的剩余部分）；5、屋面檩条施工6、屋面板材安装7、防腐涂料（补漆）、防火涂料施工8、竣工验收三、工程概况及网架厂内加工工程名称：太原湖滨广场综合项目屋面网架工程工程地址：太原市青年路以西，迎泽大街以南，迎泽公园用地以东，以北建设单位：山西东方明珠置业有限公司网架轴线尺寸为：长：58.3.41M,跨度：42.5M，柱距：8.5M，投影面积2477.5㎡。上弦静载:0.5KN/㎡（不含自重）、下弦静载:1.2KN/㎡，活载:0.5KN/㎡，基本风压:0.40KN/㎡，基本雪压：0.35KN/㎡.网架起坡形式：双坡网架（结构找坡），下弦周边支承。网架上设置C型钢檩条,采用0.9mm厚直立锁边铝镁锰合金屋面顶板、0.5mm厚YX840彩钢底板、150mm厚玻璃丝棉进行屋面围护。材料要求：（1）.钢管：选用GB700中的Q235B钢，其质量应符合现行国家标准《碳素结构钢》GB700-88的规定，并应具有抗拉强度、伸长率、屈服强度（或屈服点）和硫、磷、碳含量及冷弯试验的合格保证。（2）.高强螺栓：应符合《钢结构用高强度大六角头螺栓》GB1228-91规定的10.9级，符合《钢网架螺栓球节点用高强度螺栓》GB／T16939的规定，选用GB3077中的40Cr，成品不允许任何部位任何深度或长度有淬火裂纹，表面强度达HRC32-36，螺纹应符合《普通螺纹公差与配合》GB197中的6g，表面需发黑处理并涂防锈油。（3）.钢球：螺栓球选用《优质碳素结构钢技术条件》GB699中的45号钢。（4）.锥头：选用Q235B钢锻件。（5）.无纹螺母：选用Q235B钢锻件，当高强孔径>30时采用45号钢锻件。（6）.支座、支托及其连接件均采用Q235B钢。网架厂内制作：一、采用材料：螺栓球节点网架杆件、支托、支座锥头和套筒采用Q235B钢，螺栓球节点采用45#钢，高强螺栓、销钉采用40Cr。二、焊接工艺（一）、手工电弧焊：焊接材料：...
