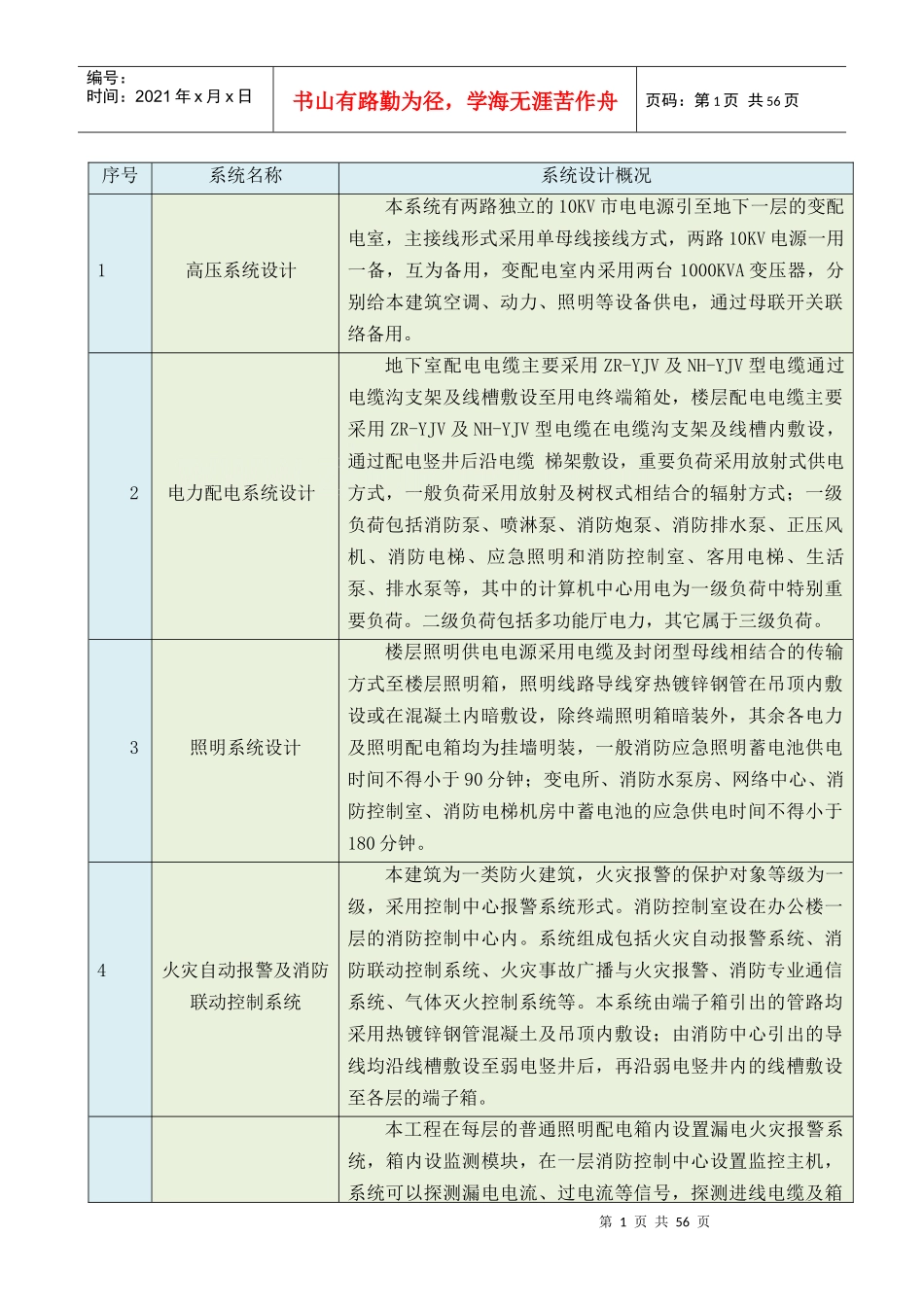

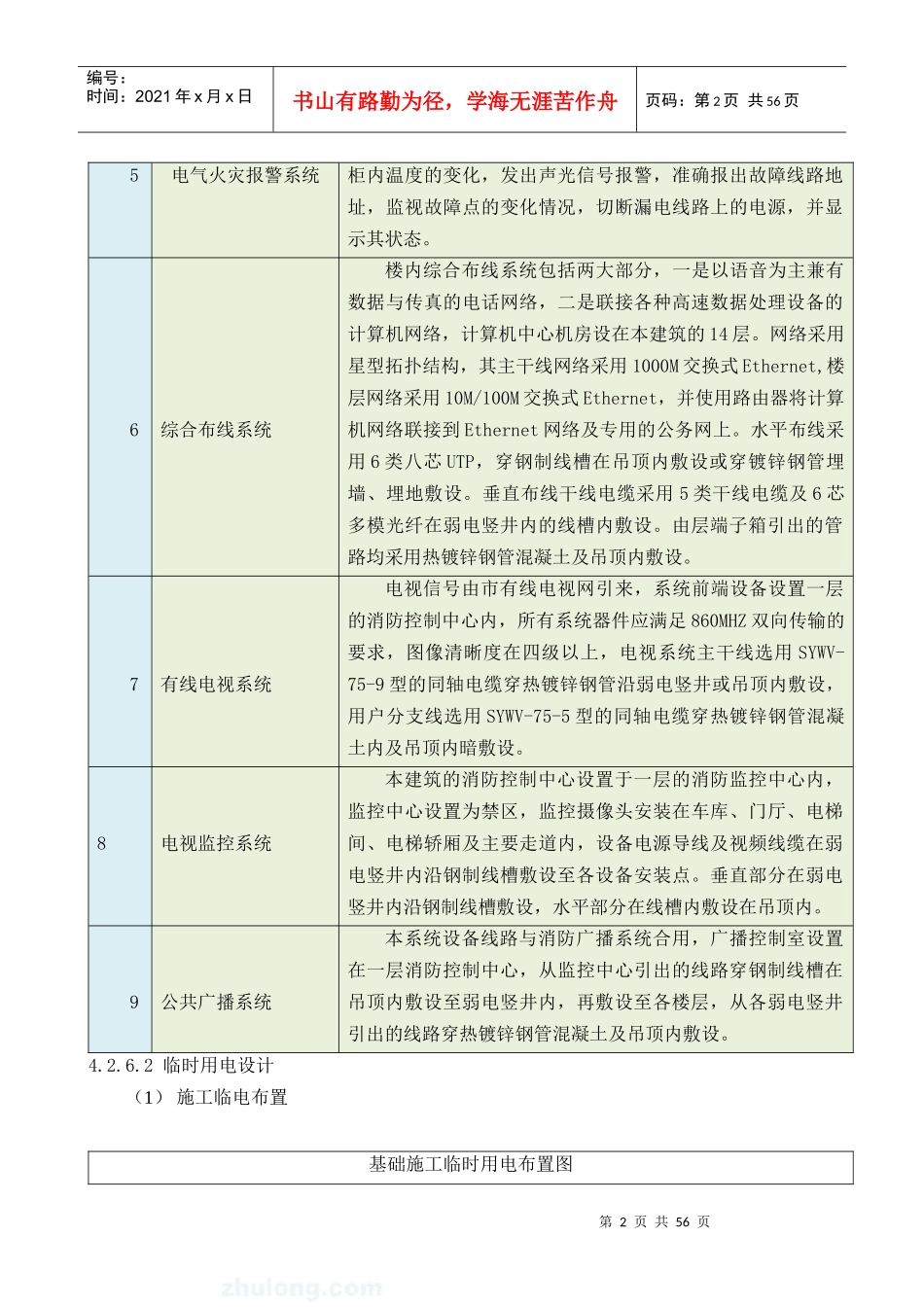

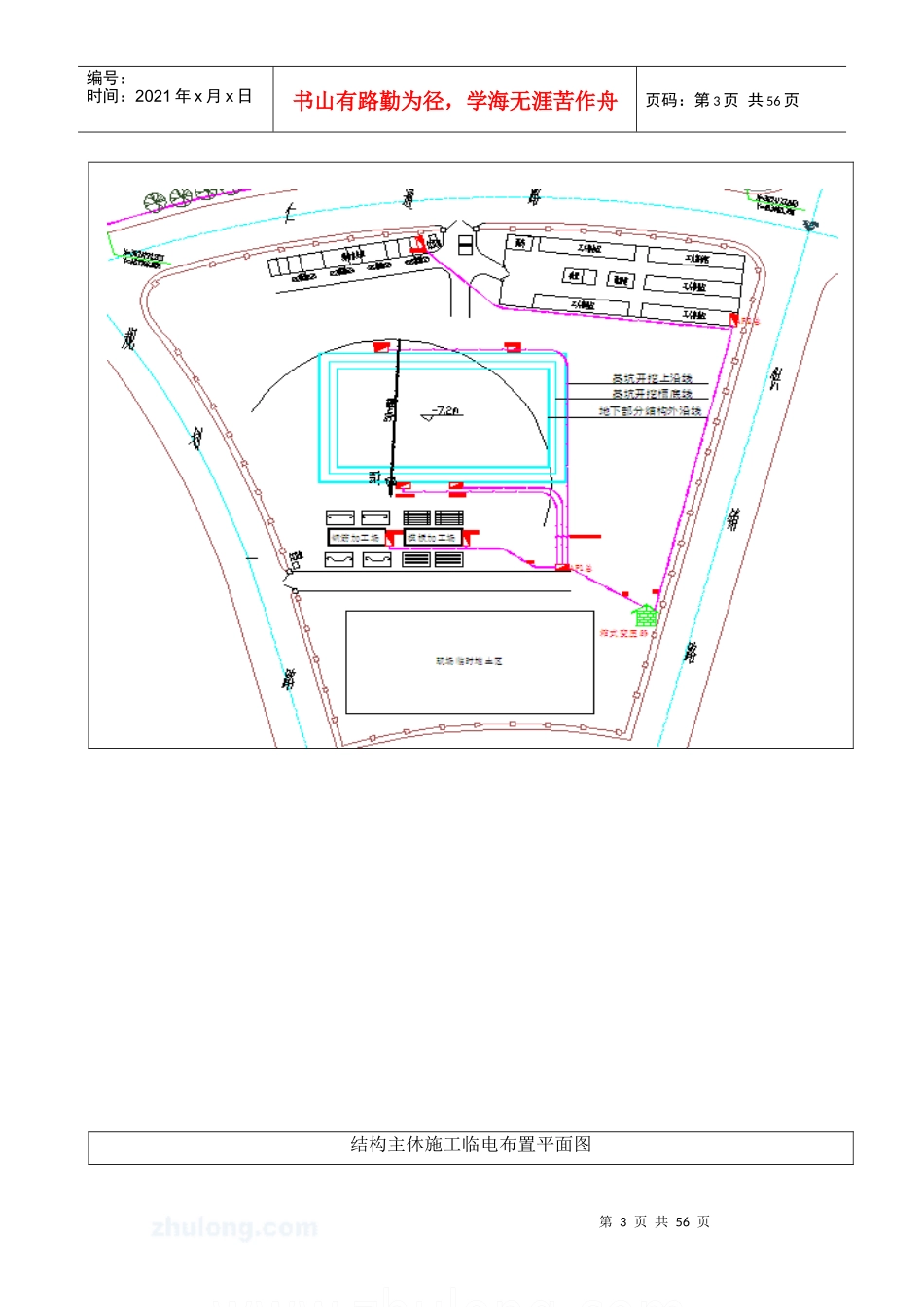

第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共56页序号系统名称系统设计概况1高压系统设计本系统有两路独立的10KV市电电源引至地下一层的变配电室，主接线形式采用单母线接线方式，两路10KV电源一用一备，互为备用，变配电室内采用两台1000KVA变压器，分别给本建筑空调、动力、照明等设备供电，通过母联开关联络备用。2电力配电系统设计地下室配电电缆主要采用ZR-YJV及NH-YJV型电缆通过电缆沟支架及线槽敷设至用电终端箱处，楼层配电电缆主要采用ZR-YJV及NH-YJV型电缆在电缆沟支架及线槽内敷设，通过配电竖井后沿电缆梯架敷设，重要负荷采用放射式供电方式，一般负荷采用放射及树杈式相结合的辐射方式；一级负荷包括消防泵、喷淋泵、消防炮泵、消防排水泵、正压风机、消防电梯、应急照明和消防控制室、客用电梯、生活泵、排水泵等，其中的计算机中心用电为一级负荷中特别重要负荷。二级负荷包括多功能厅电力，其它属于三级负荷。3照明系统设计楼层照明供电电源采用电缆及封闭型母线相结合的传输方式至楼层照明箱，照明线路导线穿热镀锌钢管在吊顶内敷设或在混凝土内暗敷设，除终端照明箱暗装外，其余各电力及照明配电箱均为挂墙明装，一般消防应急照明蓄电池供电时间不得小于90分钟；变电所、消防水泵房、网络中心、消防控制室、消防电梯机房中蓄电池的应急供电时间不得小于180分钟。4火灾自动报警及消防联动控制系统本建筑为一类防火建筑，火灾报警的保护对象等级为一级，采用控制中心报警系统形式。消防控制室设在办公楼一层的消防控制中心内。系统组成包括火灾自动报警系统、消防联动控制系统、火灾事故广播与火灾报警、消防专业通信系统、气体灭火控制系统等。本系统由端子箱引出的管路均采用热镀锌钢管混凝土及吊顶内敷设；由消防中心引出的导线均沿线槽敷设至弱电竖井后，再沿弱电竖井内的线槽敷设至各层的端子箱。本工程在每层的普通照明配电箱内设置漏电火灾报警系统，箱内设监测模块，在一层消防控制中心设置监控主机，系统可以探测漏电电流、过电流等信号，探测进线电缆及箱第2页共56页第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共56页5电气火灾报警系统柜内温度的变化，发出声光信号报警，准确报出故障线路地址，监视故障点的变化情况，切断漏电线路上的电源，并显示其状态。6综合布线系统楼内综合布线系统包括两大部分，一是以语音为主兼有数据与传真的电话网络，二是联接各种高速数据处理设备的计算机网络，计算机中心机房设在本建筑的14层。网络采用星型拓扑结构，其主干线网络采用1000M交换式Ethernet,楼层网络采用10M/100M交换式Ethernet，并使用路由器将计算机网络联接到Ethernet网络及专用的公务网上。水平布线采用6类八芯UTP，穿钢制线槽在吊顶内敷设或穿镀锌钢管埋墙、埋地敷设。垂直布线干线电缆采用5类干线电缆及6芯多模光纤在弱电竖井内的线槽内敷设。由层端子箱引出的管路均采用热镀锌钢管混凝土及吊顶内敷设。7有线电视系统电视信号由市有线电视网引来，系统前端设备设置一层的消防控制中心内，所有系统器件应满足860MHZ双向传输的要求，图像清晰度在四级以上，电视系统主干线选用SYWV-75-9型的同轴电缆穿热镀锌钢管沿弱电竖井或吊顶内敷设，用户分支线选用SYWV-75-5型的同轴电缆穿热镀锌钢管混凝土内及吊顶内暗敷设。8电视监控系统本建筑的消防控制中心设置于一层的消防监控中心内，监控中心设置为禁区，监控摄像头安装在车库、门厅、电梯间、电梯轿厢及主要走道内，设备电源导线及视频线缆在弱电竖井内沿钢制线槽敷设至各设备安装点。垂直部分在弱电竖井内沿钢制线槽敷设，水平部分在线槽内敷设在吊顶内。9公共广播系统本系统设备线路与消防广播系统合用，广播控制室设置在一层消防控制中心，从监控中心引出的线路穿钢制线槽在吊顶内敷设至弱电竖井内，再敷设至各楼层，从各弱电竖井引出的线路穿热镀锌钢管混凝土及吊顶内敷设。4.2.6.2临时用电设计（1）施工临电布置基础施工临时用电布置图第3页共56页第2页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码...
