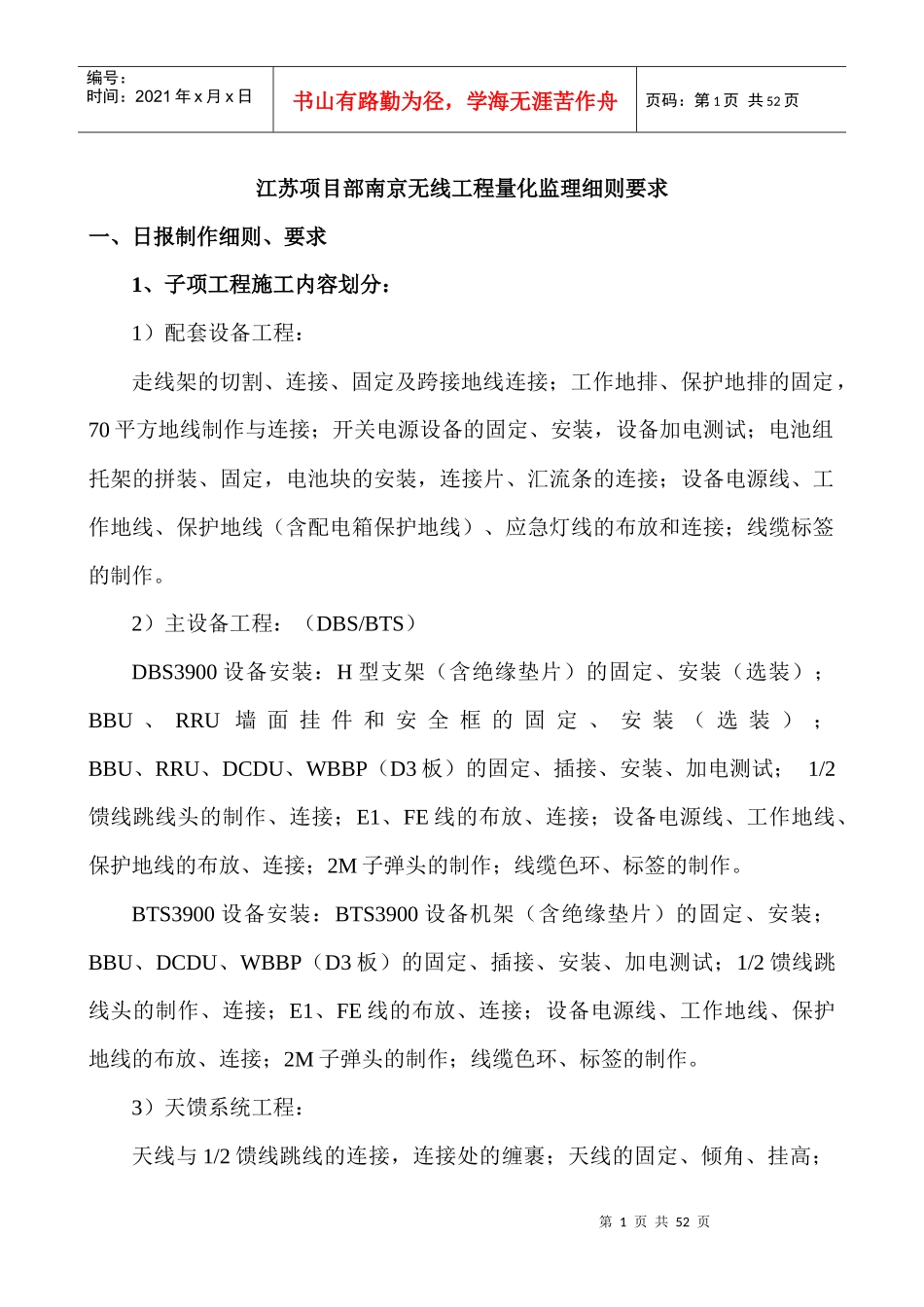

第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共52页江苏项目部南京无线工程量化监理细则要求一、日报制作细则、要求1、子项工程施工内容划分：1）配套设备工程：走线架的切割、连接、固定及跨接地线连接；工作地排、保护地排的固定，70平方地线制作与连接；开关电源设备的固定、安装，设备加电测试；电池组托架的拼装、固定，电池块的安装，连接片、汇流条的连接；设备电源线、工作地线、保护地线（含配电箱保护地线）、应急灯线的布放和连接；线缆标签的制作。2）主设备工程：（DBS/BTS）DBS3900设备安装：H型支架（含绝缘垫片）的固定、安装（选装）；BBU、RRU墙面挂件和安全框的固定、安装（选装）；BBU、RRU、DCDU、WBBP（D3板）的固定、插接、安装、加电测试；1/2馈线跳线头的制作、连接；E1、FE线的布放、连接；设备电源线、工作地线、保护地线的布放、连接；2M子弹头的制作；线缆色环、标签的制作。BTS3900设备安装：BTS3900设备机架（含绝缘垫片）的固定、安装；BBU、DCDU、WBBP（D3板）的固定、插接、安装、加电测试；1/2馈线跳线头的制作、连接；E1、FE线的布放、连接；设备电源线、工作地线、保护地线的布放、连接；2M子弹头的制作；线缆色环、标签的制作。3）天馈系统工程：天线与1/2馈线跳线的连接，连接处的缠裹；天线的固定、倾角、挂高；第2页共52页第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共52页1/2馈线跳线转接7/8馈线处的保护盒制作；A、B、C三点接地线制作、连接，接地铜块、铜条的固定；三联卡、网套的固定；避雷器和托架的固定、安装；7/8馈线头的制作；1/2馈线跳线、7/8馈线与避雷器的连接；7/8馈线色环、标签的制作。4）传输设备工程：传输机柜、综合配线柜、墙挂式DDF的固定、安装；传输设备的固定、安装、加电测试；E1、FE线的布放、连接；DDF侧2M线接头的制作、连接、测通；传输机柜、综合配线柜、DDF、传输设备电源线、工作地线、保护地线、尾纤的布放、连接；各类线缆标签的制作。2、基站类型和子项工程施工：1）新增主设备基站：新增无线主设备是指联通公司自建且已开通的站点，增加2G或3G设备（即2G上3G站点或3G上2G站点）。该类站点子项工程包括：主设备工程、天馈系统工程、传输设备工程（选装）。2）共建基站：共建基站分两种情况：一是指联通公司借用其他通信公司机房进行设备安装的基站；二是指其他通信公司借用联通公司机房进行设备安装且设备已安装完成或开通的基站。以上两种情况子项工程包括：配套设备工程（选装）、主设备工程、天馈系统工程、传输设备工程、增加直流配电箱。3）新建基站：新建基站是指联通公司自建机房且进行全部子项工程施工的裸站。子项工第3页共52页第2页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共52页程包括：配套设备工程、主设备工程、天馈系统工程、传输设备工程。3、监理日报的制作：1）现场监理随工纪录的提交格式：文档存放路径的建立：“南京无线工程—监理员姓名”文件夹“基站名称”文件夹“XX年XX月XX日”文件夹“XX基站—XX月XX日—随工纪录—山东信宇监理”文件夹、“南京XX区XX基站—XX月XX日—照片—山东信宇监理”文件夹。其中，制作完成的该站随工纪录和照片分别放入最底层的两个文件夹内。2）现场照片处理：现场所有拍摄的照片在制作随工纪录或提交前必须采用“MicrosoftOfficePictureManager”软件进行图片压缩，压缩格式为“网页”质量。点击“图片”选项，在下拉菜单中选择“图片压缩”第4页共52页第3页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共52页3）现场监理随工纪录的填写和照片粘贴要求：选择不同的“显示模式”，可对单张或成批的图片进行操作选择“网页”压缩格式，对图片进行压缩处理第5页共52页第4页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共52页第6页共52页第5页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共52页4）图片中文字制作要求：现场拍摄的照片进行压缩，...
