标准施工方案(金属漆)VIP专享VIP免费

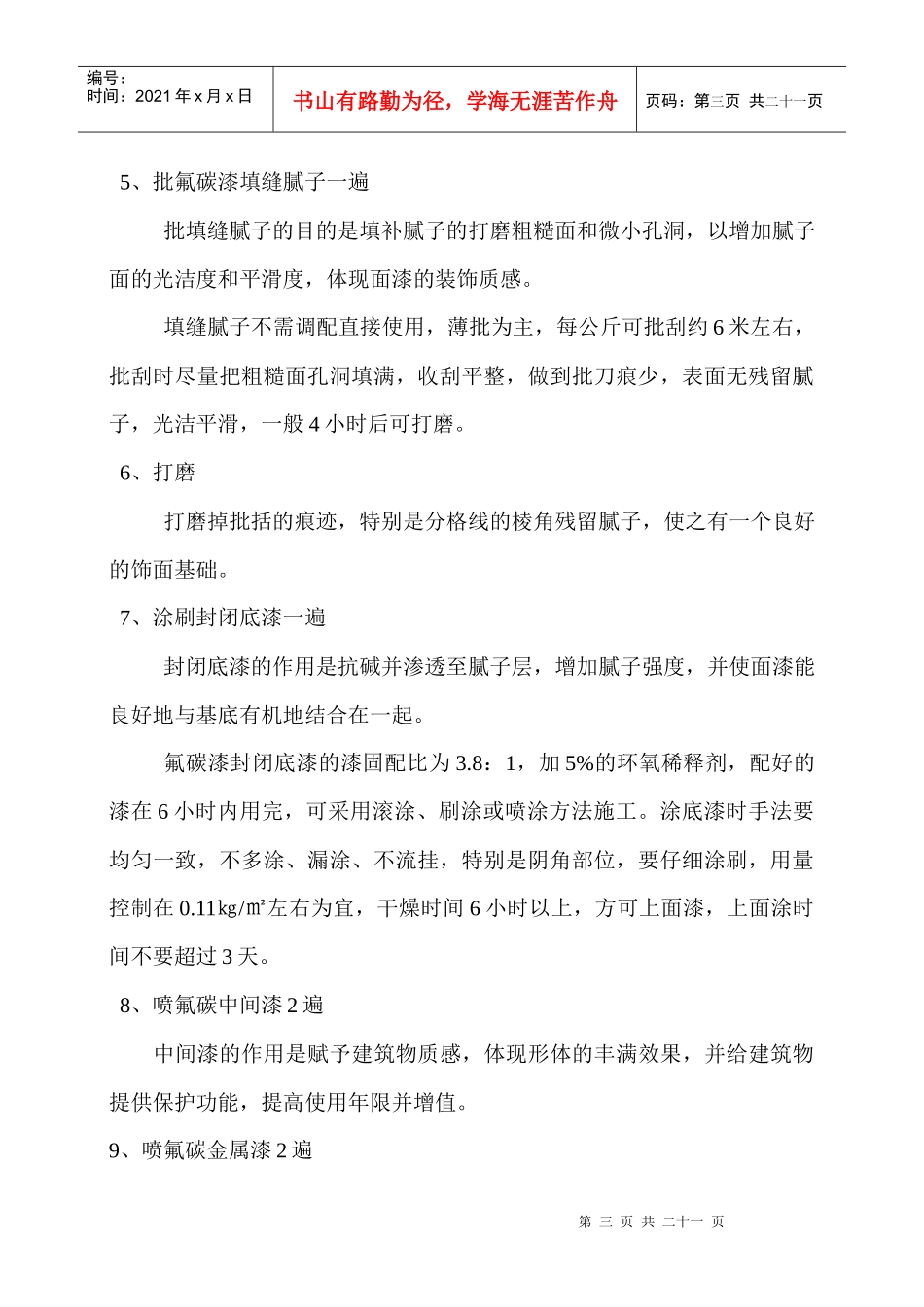

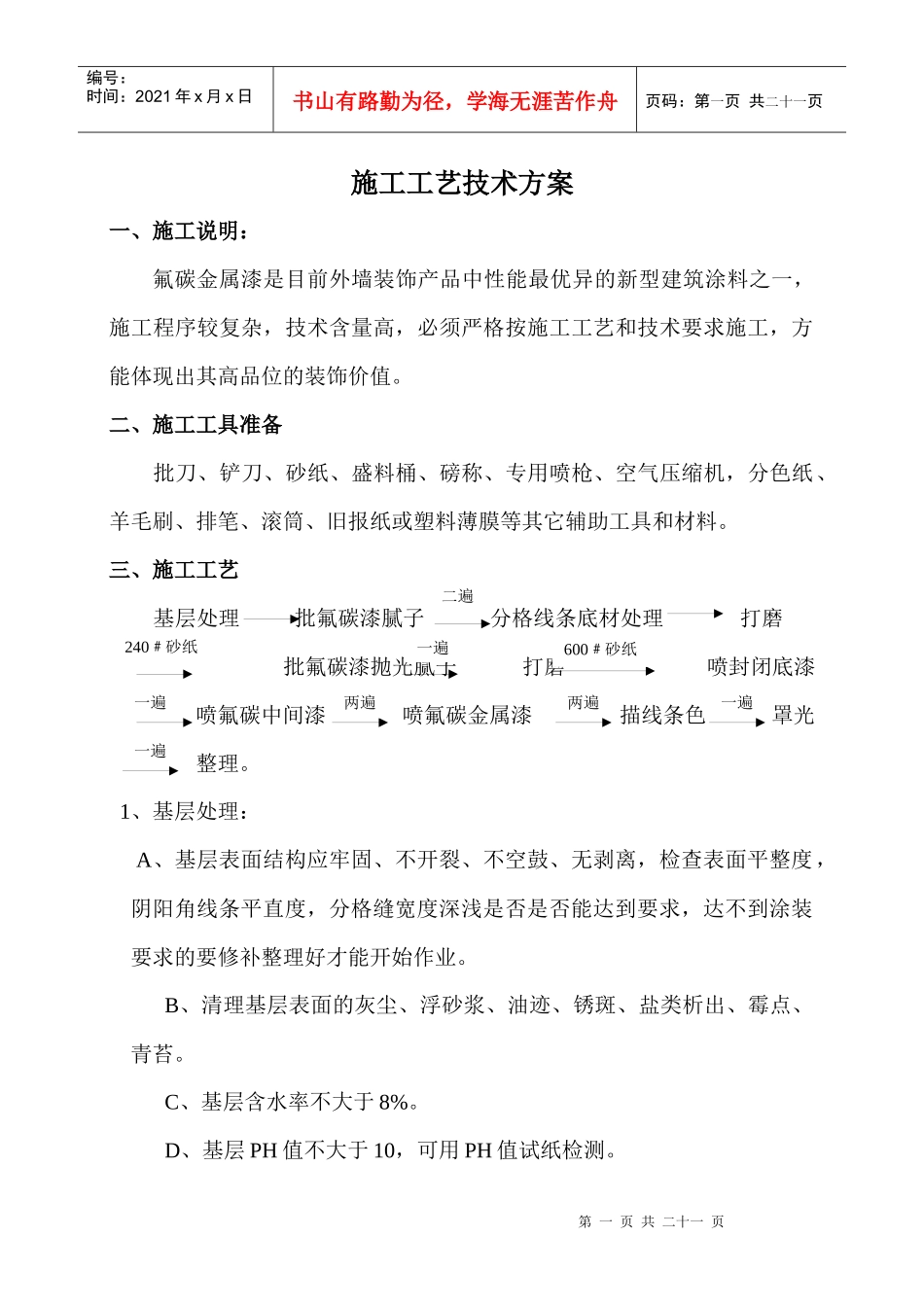

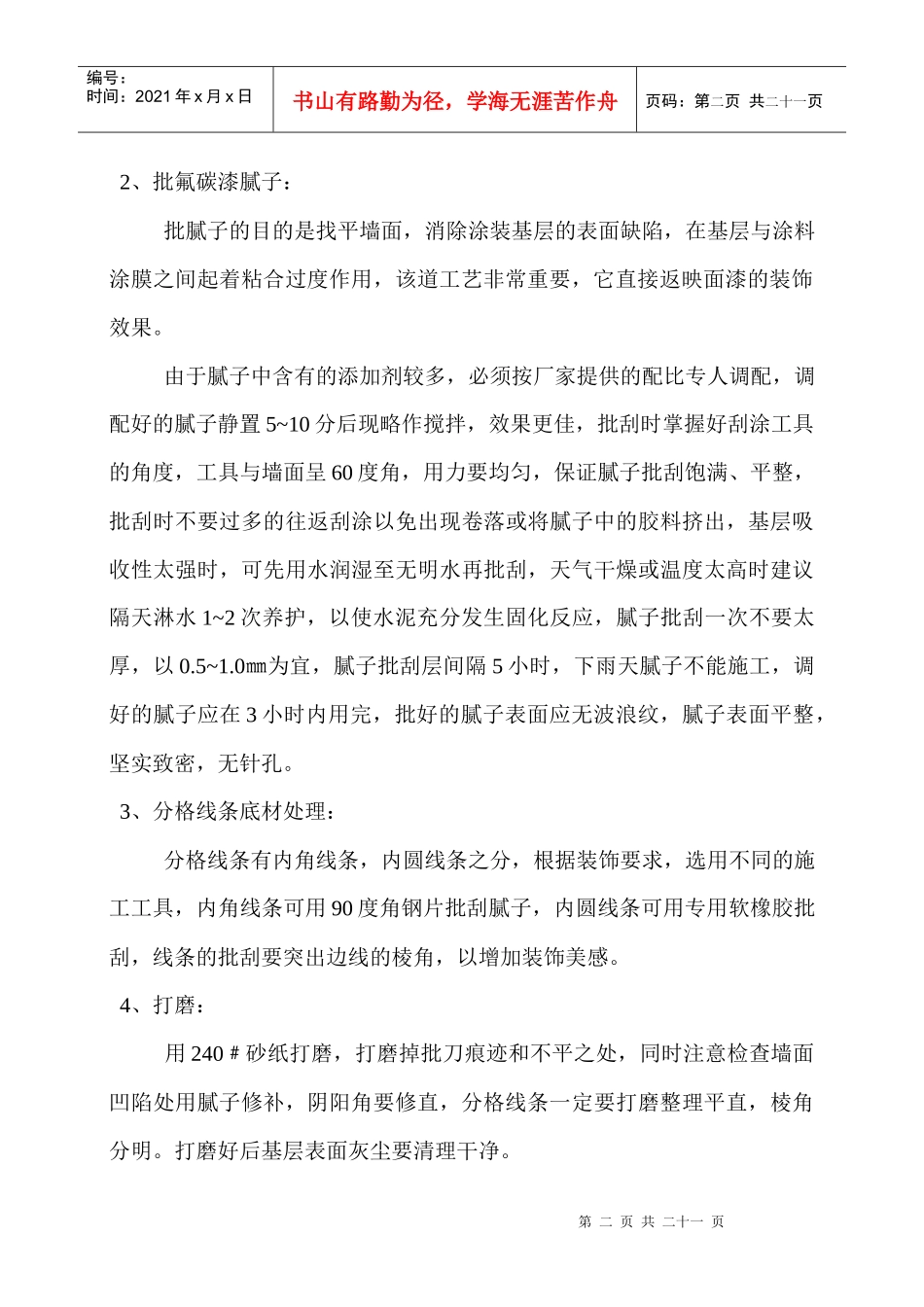

第一页共二十一页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第一页共二十一页施工工艺技术方案一、施工说明：氟碳金属漆是目前外墙装饰产品中性能最优异的新型建筑涂料之一，施工程序较复杂，技术含量高，必须严格按施工工艺和技术要求施工，方能体现出其高品位的装饰价值。二、施工工具准备批刀、铲刀、砂纸、盛料桶、磅称、专用喷枪、空气压缩机，分色纸、羊毛刷、排笔、滚筒、旧报纸或塑料薄膜等其它辅助工具和材料。三、施工工艺基层处理批氟碳漆腻子分格线条底材处理打磨批氟碳漆抛光腻子打磨喷封闭底漆喷氟碳中间漆喷氟碳金属漆描线条色罩光整理。1、基层处理：A、基层表面结构应牢固、不开裂、不空鼓、无剥离，检查表面平整度，阴阳角线条平直度，分格缝宽度深浅是否是否能达到要求，达不到涂装要求的要修补整理好才能开始作业。B、清理基层表面的灰尘、浮砂浆、油迹、锈斑、盐类析出、霉点、青苔。C、基层含水率不大于8%。D、基层PH值不大于10，可用PH值试纸检测。二遍一遍240﹟砂纸600﹟砂纸一遍两遍两遍一遍一遍第二页共二十一页第一页共二十一页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第二页共二十一页2、批氟碳漆腻子：批腻子的目的是找平墙面，消除涂装基层的表面缺陷，在基层与涂料涂膜之间起着粘合过度作用，该道工艺非常重要，它直接返映面漆的装饰效果。由于腻子中含有的添加剂较多，必须按厂家提供的配比专人调配，调配好的腻子静置5~10分后现略作搅拌，效果更佳，批刮时掌握好刮涂工具的角度，工具与墙面呈60度角，用力要均匀，保证腻子批刮饱满、平整，批刮时不要过多的往返刮涂以免出现卷落或将腻子中的胶料挤出，基层吸收性太强时，可先用水润湿至无明水再批刮，天气干燥或温度太高时建议隔天淋水1~2次养护，以使水泥充分发生固化反应，腻子批刮一次不要太厚，以0.5~1.0㎜为宜，腻子批刮层间隔5小时，下雨天腻子不能施工，调好的腻子应在3小时内用完，批好的腻子表面应无波浪纹，腻子表面平整，坚实致密，无针孔。3、分格线条底材处理：分格线条有内角线条，内圆线条之分，根据装饰要求，选用不同的施工工具，内角线条可用90度角钢片批刮腻子，内圆线条可用专用软橡胶批刮，线条的批刮要突出边线的棱角，以增加装饰美感。4、打磨：用240﹟砂纸打磨，打磨掉批刀痕迹和不平之处，同时注意检查墙面凹陷处用腻子修补，阴阳角要修直，分格线条一定要打磨整理平直，棱角分明。打磨好后基层表面灰尘要清理干净。第三页共二十一页第二页共二十一页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第三页共二十一页5、批氟碳漆填缝腻子一遍批填缝腻子的目的是填补腻子的打磨粗糙面和微小孔洞，以增加腻子面的光洁度和平滑度，体现面漆的装饰质感。填缝腻子不需调配直接使用，薄批为主，每公斤可批刮约6米左右，批刮时尽量把粗糙面孔洞填满，收刮平整，做到批刀痕少，表面无残留腻子，光洁平滑，一般4小时后可打磨。6、打磨打磨掉批括的痕迹，特别是分格线的棱角残留腻子，使之有一个良好的饰面基础。7、涂刷封闭底漆一遍封闭底漆的作用是抗碱并渗透至腻子层，增加腻子强度，并使面漆能良好地与基底有机地结合在一起。氟碳漆封闭底漆的漆固配比为3.8：1，加5%的环氧稀释剂，配好的漆在6小时内用完，可采用滚涂、刷涂或喷涂方法施工。涂底漆时手法要均匀一致，不多涂、漏涂、不流挂，特别是阴角部位，要仔细涂刷，用量控制在0.11㎏/㎡左右为宜，干燥时间6小时以上，方可上面漆，上面涂时间不要超过3天。8、喷氟碳中间漆2遍中间漆的作用是赋予建筑物质感，体现形体的丰满效果，并给建筑物提供保护功能，提高使用年限并增值。9、喷氟碳金属漆2遍第四页共二十一页第三页共二十一页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第四页共二十一页氟碳漆漆膜效果体系丰富，从普通漆到金属闪光漆。普通氟碳漆可喷涂、滚涂或刷涂，金属氟碳漆只能喷涂。氟碳漆的漆固配比为5：1。稀释剂一般加40%左右，视施工环境温度调节。由于氟碳漆配比差异大，调配时一定要准确称量，专人调配，配好的漆静置15分...
