机械设计之单级圆柱齿轮减速器VIP免费

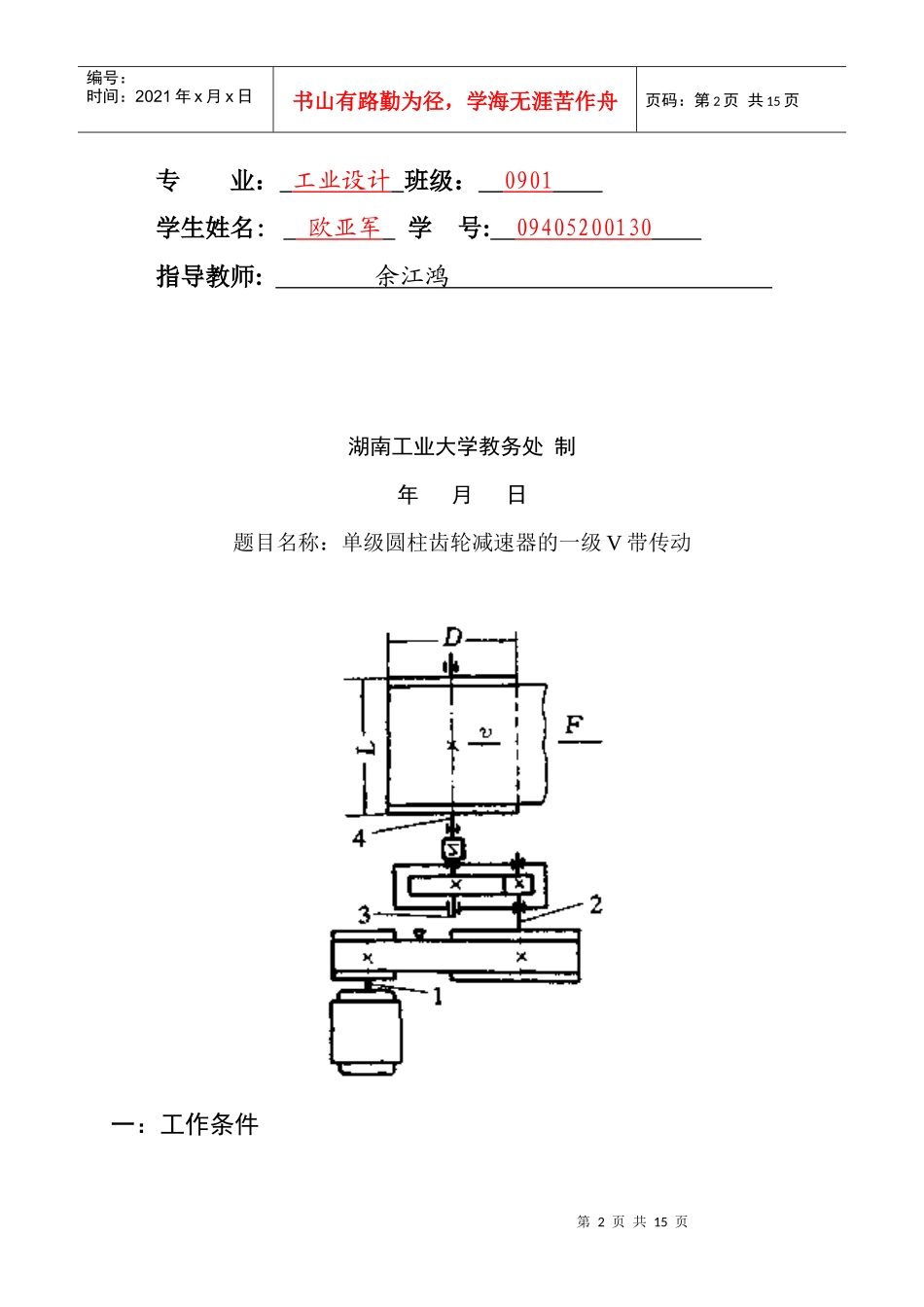

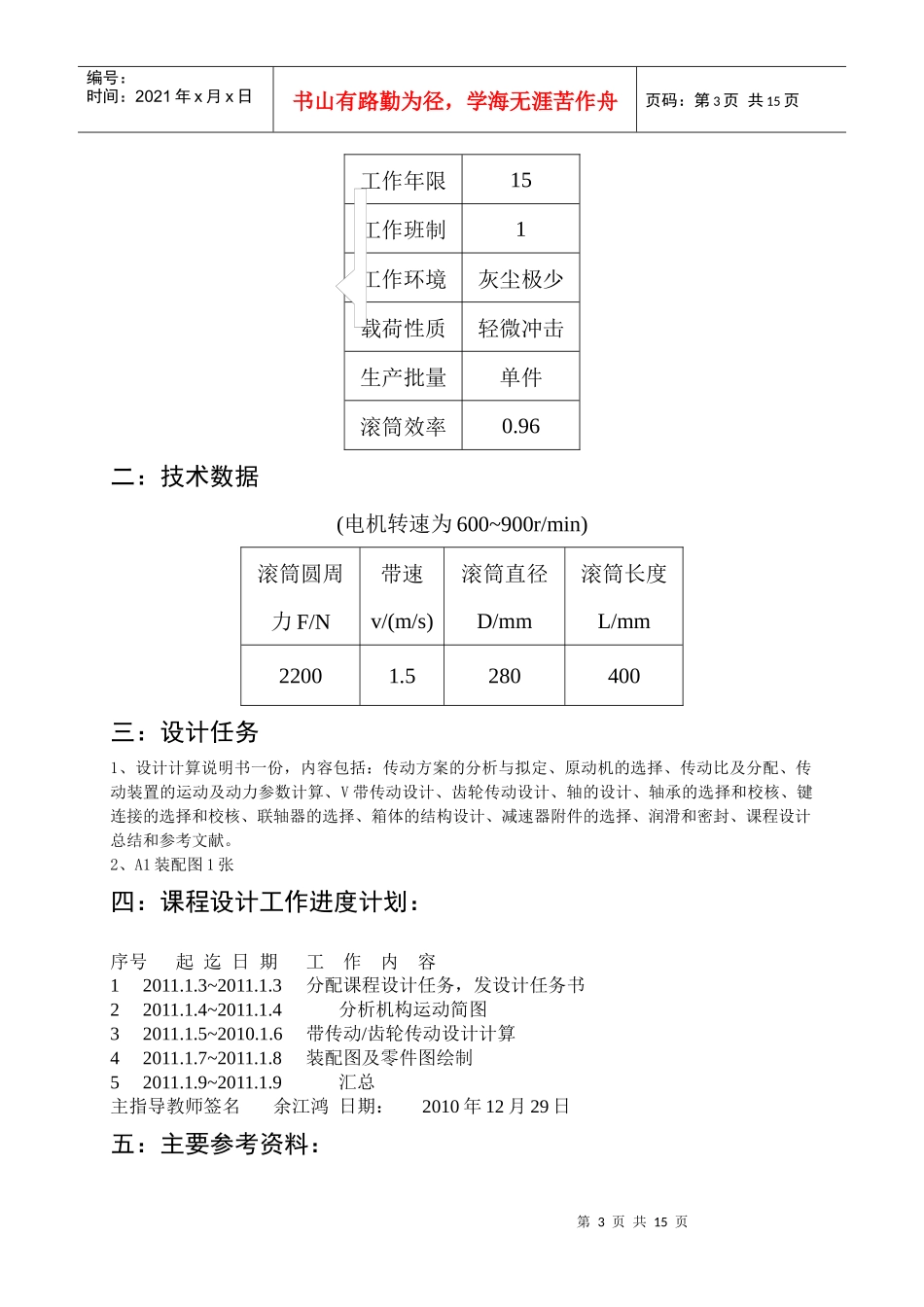

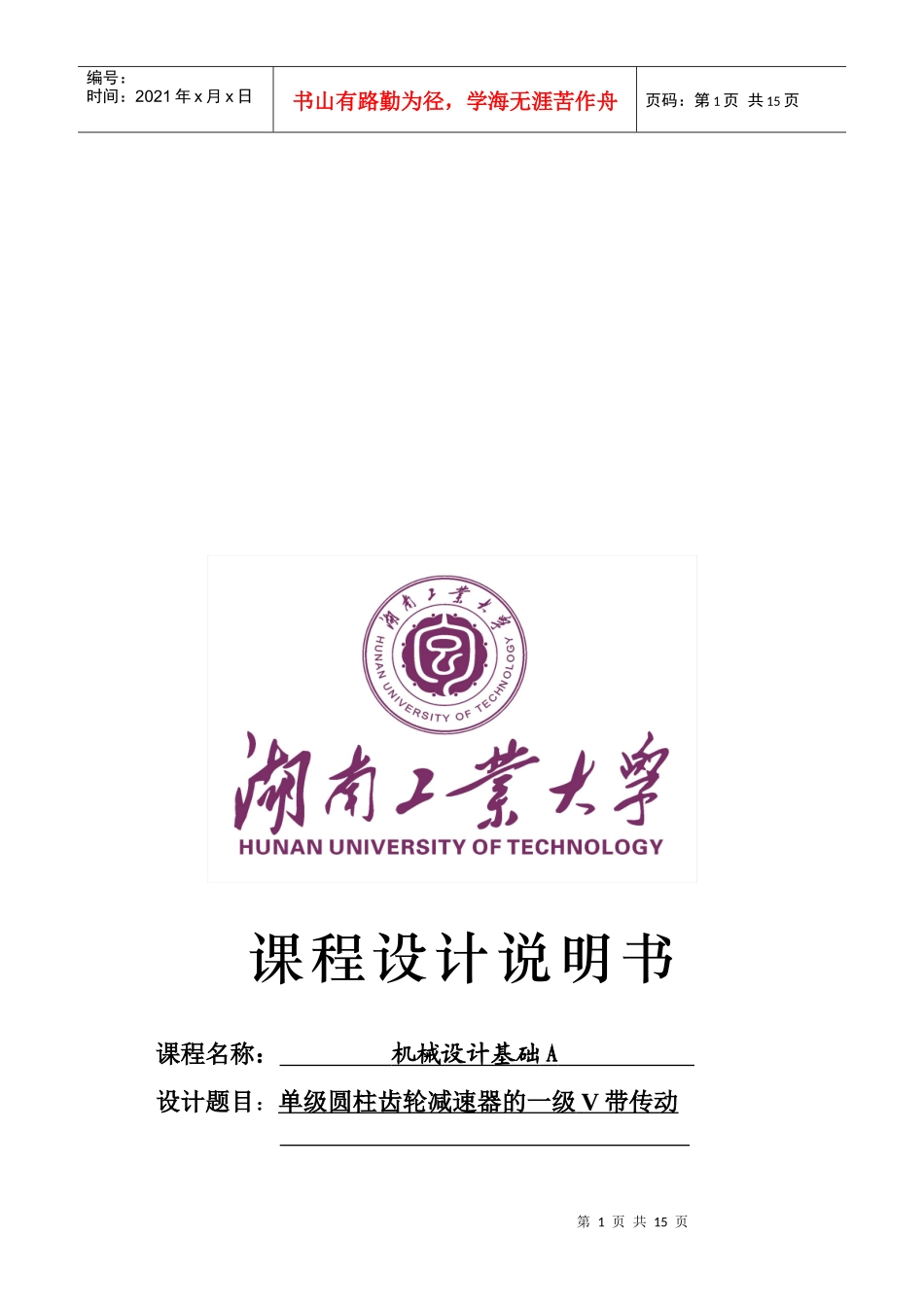

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页课程设计说明书课程名称：机械设计基础A设计题目：单级圆柱齿轮减速器的一级V带传动第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页专业：工业设计班级：0901学生姓名:欧亚军学号:09405200130指导教师:余江鸿湖南工业大学教务处制年月日题目名称：单级圆柱齿轮减速器的一级V带传动一：工作条件第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页工作年限15工作班制1工作环境灰尘极少载荷性质轻微冲击生产批量单件滚筒效率0.96二：技术数据(电机转速为600~900r/min)滚筒圆周力F/N带速v/(m/s)滚筒直径D/mm滚筒长度L/mm22001.5280400三：设计任务1、设计计算说明书一份，内容包括：传动方案的分析与拟定、原动机的选择、传动比及分配、传动装置的运动及动力参数计算、V带传动设计、齿轮传动设计、轴的设计、轴承的选择和校核、键连接的选择和校核、联轴器的选择、箱体的结构设计、减速器附件的选择、润滑和密封、课程设计总结和参考文献。2、A1装配图1张四：课程设计工作进度计划：序号起迄日期工作内容12011.1.3~2011.1.3分配课程设计任务，发设计任务书22011.1.4~2011.1.4分析机构运动简图32011.1.5~2010.1.6带传动/齿轮传动设计计算42011.1.7~2011.1.8装配图及零件图绘制52011.1.9~2011.1.9汇总主指导教师签名余江鸿日期：2010年12月29日五：主要参考资料：第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页[1]刘扬、王洪等，机械设计基础(第1版)，北京：清华大学出版社，北京交通大学出版社，2010年8月[2]王洪、刘扬，机械设计课程设计，北京，北京交通大学出版社，2010年3月[3]闻邦椿，机械设计手册1(第5版)，北京，机械工业出版社，2010年1月[4]闻邦椿，机械设计手册2(第5版)，北京，机械工业出版社，2010年1月目录一、拟定传动方案···························5二、选择电动机····························6三、传动装置总传动比及其分配·····················7四、传动装置的运动及动力参数计算···················8五、V带传动设计···························10六、轴的设计·····························13七、键连接的选择和校核························14八、课程设计总结和参考文献······················15第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页一、拟定传动方案结果传动方案的分析：机器一般是由原动机、传动装置和工作装置组成。传动装置是用来传递原动机的运动和动力、变换其运动形式以满足工作装置的需要，是机器的重要组成部分。传动装置是否合理将直接影响机器的工作性能、重量和成本。合理的传动方案除满足工作装置的功能外，还要求结构简单、制造方便、成本低廉、传动效率高和使用维护方便。本设计中原动机为电动机，工作机为皮带输送机。传动方案采用了两级传动，第一级传动为带传动，第二级传动为单级直齿圆柱齿轮减速器。带传动承载能力较低，在传递相同转矩时，结构尺寸较其他形式大，但有过载保护的优点，还可缓和冲击和振动，故布置在传动的高速级，以降低传递的转矩，减小带传动的结构尺寸。齿轮传动的传动效率高，适用的功率和速度范围广，使用寿命较长，是现代机器中应用最为广泛的机构之一。本设计采用的是单级直齿轮传动。传动方案拟定：题目：带式运输机传动装置的设计1.工作条件：1班制，使用年限15年，载荷有轻微冲击，小批量生产，滚筒效率为0.96。2.原始数据：滚筒圆周力F=2200N；带速V=1.5m/s；滚筒直径D=280mm，长度L=400mm，电机转速为600~900r/min。传动简图：F=2200NV=1.5m/sD=280mmL=400mm第6页共15页第5页共15页编号：时间...
