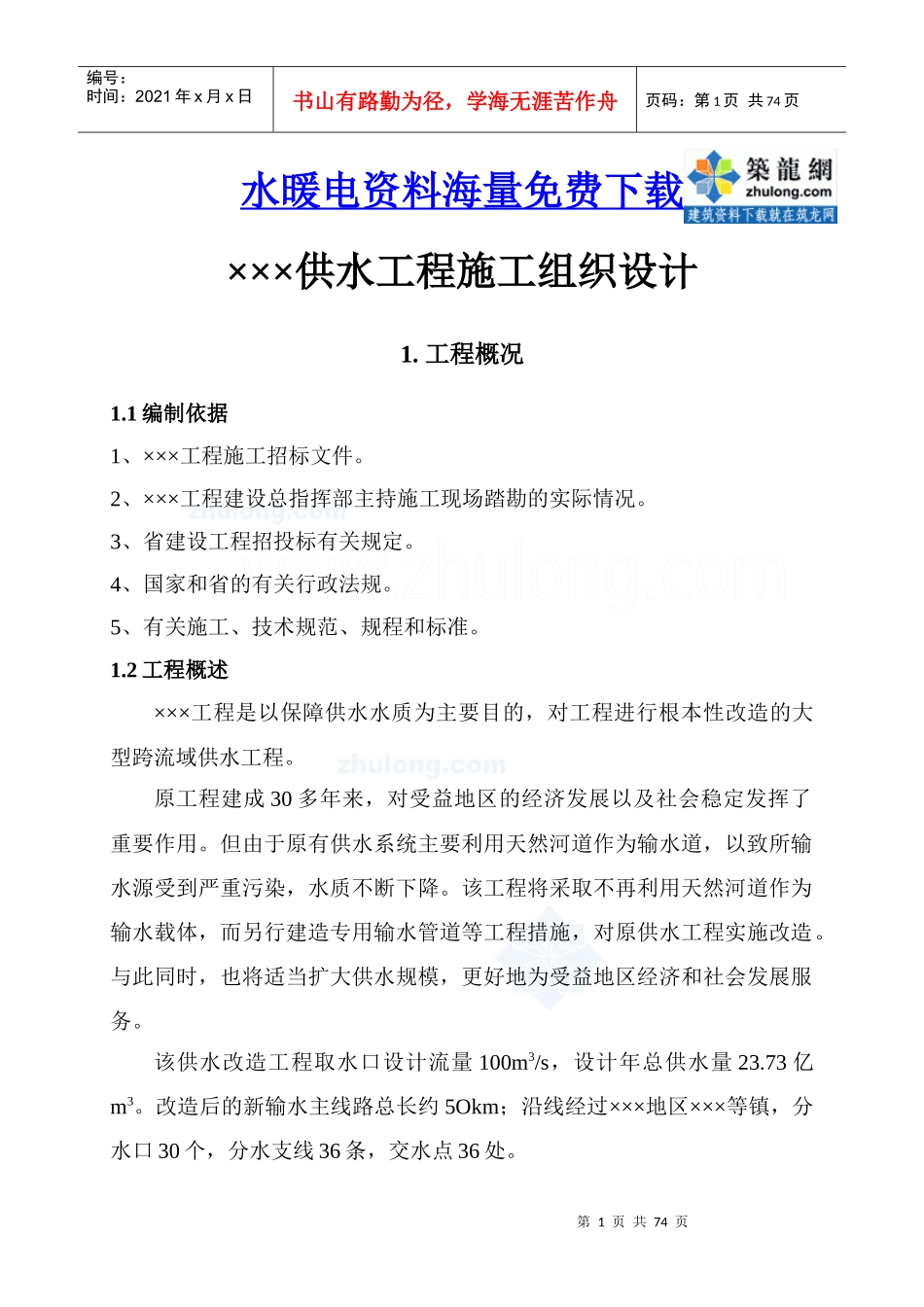

第1页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共74页水暖电资料海量免费下载×××供水工程施工组织设计1.工程概况1.1编制依据1、×××工程施工招标文件。2、×××工程建设总指挥部主持施工现场踏勘的实际情况。3、省建设工程招投标有关规定。4、国家和省的有关行政法规。5、有关施工、技术规范、规程和标准。1.2工程概述×××工程是以保障供水水质为主要目的，对工程进行根本性改造的大型跨流域供水工程。原工程建成30多年来，对受益地区的经济发展以及社会稳定发挥了重要作用。但由于原有供水系统主要利用天然河道作为输水道，以致所输水源受到严重污染，水质不断下降。该工程将采取不再利用天然河道作为输水载体，而另行建造专用输水管道等工程措施，对原供水工程实施改造。与此同时，也将适当扩大供水规模，更好地为受益地区经济和社会发展服务。该供水改造工程取水口设计流量100m3/s，设计年总供水量23.73亿m3。改造后的新输水主线路总长约5Okm；沿线经过×××地区×××等镇，分水口30个，分水支线36条，交水点36处。第2页共74页第1页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共74页该供水改造工程为I等工程，主要建筑物为1级，其设计洪水标准为50年一遇，校核洪水标准为200年一遇，沿线分水工程建筑物为3级。本工程由自供水干管（渠）向×××水厂等11个分水点分水的输水管道及附属建筑物（包括量水间在内）等两个单项所组成。输水管线（单管）总长度3000m。施工总工期为2001年6月1日开工至2002年6月10日完工。主要工程量表序号工程项目单位数量1明挖土方m3400172明挖石方m386183土方填筑m3347324粗砂垫层及砂砾石回填m31729.25C20镇墩、管墩砼m3673.56上部结构及帽梁C20砼m3879.77底板C20砼m32419.88钢筋制安t271.321.3施工条件1.3.1水文气象工程地处亚热带季风地区，具有高温、雨量充沛、湿度和蒸发量较大且年内温差小的特点。温度：南部多年平均气温22.3°C，最高气温38.7°C，最低气温0.2°C;中部多年平均气温22°C，最高气温38.2°C，最低气温0.9°C；北部多年平均气温21.8°C，最高气温38.4°C，最低气温-2.4°C。第3页共74页第2页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共74页湿度：多年平均相对湿度78-80%。风向风力：最多风向为东南和东，多年平均风速1.6～2.7m/s，最大风速16.3～27m/s。蒸发量：年平均蒸发量为1620～1739mm。降雨：本区4~6月降雨以锋面雨为主，7~9月以台风雨为主。多年平均降雨量为1767~1925mm，其4~9月占83.7-84.4%。年最大降雨量深圳水库为2888.5mm，石马河流域为2220.7mm；年最小降雨量深圳水库1032.7mm，石马河流域为958.5mm。暴雨分布量由南向北递减，最大24小时降雨，深圳为363.0mm，东莞为367.8mm，博罗站为289.3mm。1.3.2工程地质本标各条分水线路所经之地均为残丘地貌，地形较为平缓，地面高程(珠基，下同)约为7~10m，局部为35~20m。地层岩土性质自上而下一般为人工堆积、冲积层、坡积层和下覆基岩。1.3.3对外交通条件该供水改造工程所在地区经济发达，沿线均有高等级公路相通，有铁路经过，对外交通非常便利。1.4工程特点本标段工程具有以下特点：①本工程全长3000m，工程项目主要包括土石方开挖、土方回填、基础处理、输水管道埋设、量水间等。工种多，线路长。②由于施工位置地处经济的发达的地区，环境保护特别重要，要特别注意防止工程施工区附近地区的环境污染和破坏。施工噪声、施工废气、施工尘埃要控制到城市环保要求以内。第4页共74页第3页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共74页③本工程回填的土料全部是利用开挖的渣料，要切实做好合理利用渣料规划。④分水管道为有压管道，管道的驳接工艺要求高。⑤工程任务分散，沿线呈长条形分布，施工队伍进场后，首先要强化队伍组织、施工管理工程监控；其次要做好确实可行的实施性施工组织设计，分段组织施工，平行作业法安排施工。⑥年降水量多，年平均降雨量为1767~1925mm，其4~9月占83.7-84.4%。在主体工程开挖土方前先做好两...
