某矿井下电缆敷设施工方案_secretVIP免费

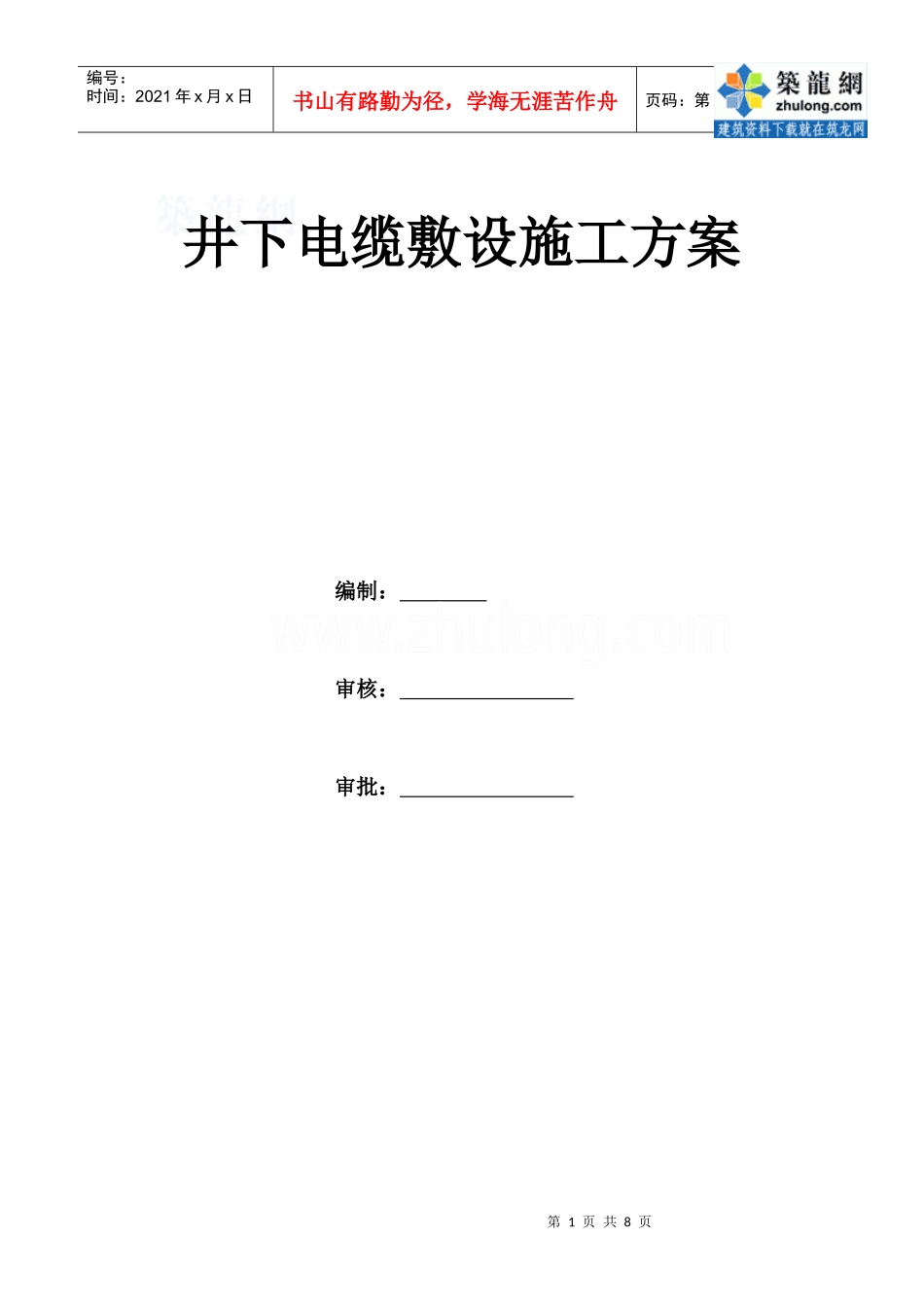

某矿井下电缆敷设施工方案_secret_第1页
1/8

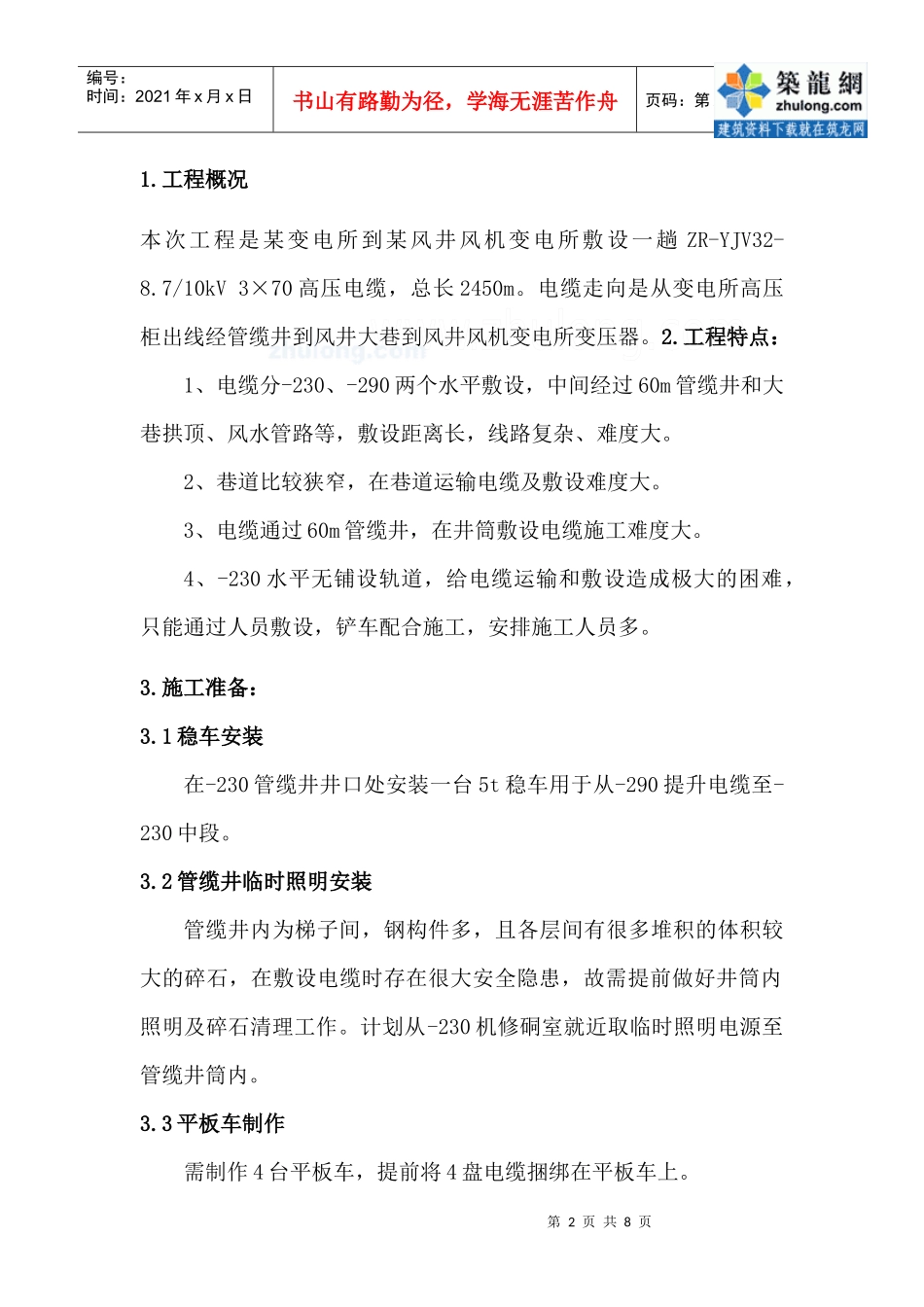

某矿井下电缆敷设施工方案_secret_第2页
2/8

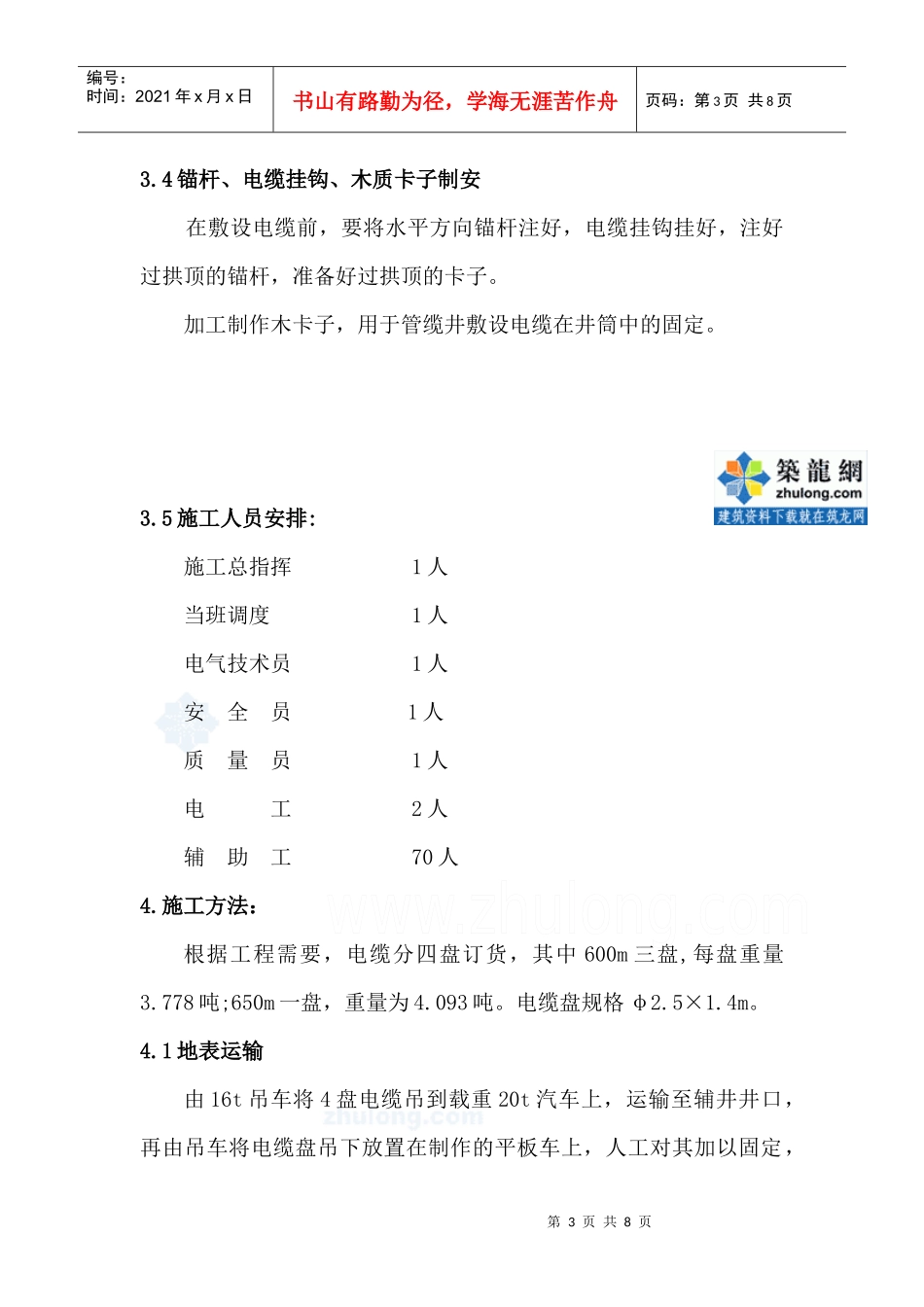

某矿井下电缆敷设施工方案_secret_第3页
3/8
第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共8页井下电缆敷设施工方案编制:审核:审批:第2页共8页第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共8页1.工程概况本次工程是某变电所到某风井风机变电所敷设一趟ZR-YJV32-8.7/10kV3×70高压电缆,总长2450m。电缆走向是从变电所高压柜出线经管缆井到风井大巷到风井风机变电所变压器。2.工程特点:1、电缆分-230、-290两个水平敷设,中间经过60m管缆井和大巷拱顶、风水管路等,敷设距离长,线路复杂、难度大。2、巷道比较狭窄,在巷道运输电缆及敷设难度大。3、电缆通过60m管缆井,在井筒敷设电缆施工难度大。4、-230水平无铺设轨道,给电缆运输和敷设造成极大的困难,只能通过人员敷设,铲车配合施工,安排施工人员多。3.施工准备:3.1稳车安装在-230管缆井井口处安装一台5t稳车用于从-290提升电缆至-230中段。3.2管缆井临时照明安装管缆井内为梯子间,钢构件多,且各层间有很多堆积的体积较大的碎石,在敷设电缆时存在很大安全隐患,故需提前做好井筒内照明及碎石清理工作。计划从-230机修硐室就近取临时照明电源至管缆井筒内。3.3平板车制作需制作4台平板车,提前将4盘电缆捆绑在平板车上。第3页共8页第2页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共8页3.4锚杆、电缆挂钩、木质卡子制安在敷设电缆前,要将水平方向锚杆注好,电缆挂钩挂好,注好过拱顶的锚杆,准备好过拱顶的卡子。加工制作木卡子,用于管缆井敷设电缆在井筒中的固定。3.5施工人员安排:施工总指挥1人当班调度1人电气技术员1人安全员1人质量员1人电工2人辅助工70人4.施工方法:根据工程需要,电缆分四盘订货,其中600m三盘,每盘重量3.778吨;650m一盘,重量为4.093吨。电缆盘规格φ2.5×1.4m。4.1地表运输由16t吊车将4盘电缆吊到载重20t汽车上,运输至辅井井口,再由吊车将电缆盘吊下放置在制作的平板车上,人工对其加以固定,第4页共8页第3页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共8页推入上层罐笼。4.2电缆下放电缆通过副井下放,副井罐笼上层管高3m,宽2米,将电缆盘放置在平板车上,固定好后,推进罐笼上层罐,放好车档,将电缆盘板车在罐笼内固定稳妥后,通知信号工发出开车信号,下放到-230、-290中段。-230下放600m电缆两盘,650m电缆一盘;-290下放600m电缆一盘。4.3巷道运输-290中段放置一盘电缆,利用平板车将电缆盘从巷道内轨道推至管缆井附近。-230中段,利用铲车将650m、600m、600m三盘电缆依次放置在距离南风井风机房配电室650m、1250m、1850m的位置。4.4敷设方法先敷设-230电缆,再放-290电缆。电缆全部敷设完后,再固定和做电缆头。4.4.1-230中段电缆敷设将电缆盘平放到电缆专用平板架子车上,用铲车拖到-230中段主运输巷预定位置;由人力牵引电缆向新南风井方向敷设,同时铲车配合,直至电第5页共8页第4页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共8页缆盘上的电缆完全放出,当电缆盘上剩余的电缆较少时,要放慢速度,确保电缆头安全地从电缆盘上脱开,并在接头处留有充分余量。4.4.2-290中段电缆敷设将电缆盘平放到电缆专用平板车上,通过轨道运输到管缆井附近,开始向中央变电所方向敷设,当电缆敷设到高压进线柜为止,剩余电缆在-290中段放开后,通过稳车将电缆提到-230中段,与-230中段放好电缆连接,管缆井中电缆要及时将电缆卡子卡好。5.技术要求5.1高压电力电缆在敷设前做好耐压试验,全部敷设完毕,再做一次耐压试验。5.2电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。5.3高、低压电缆,敷设在巷道的同一侧时,其相互间净距离不宜小于0.1m;高压电缆之间的净距,不宜小于50mm。5.4电力电缆与电话、信号电缆不宜敷设在巷道的同一侧,不应固定在同一个电缆卡子上,同侧敷设时,电力电缆应敷设在下方,与电话、信号电缆的净间距不应小于0.1m;二者平行敷设时,其净距应大于0.3m。5.5电缆在水平巷道中敷设,敷设电缆的悬挂位置应符合设计,如设计无规...
