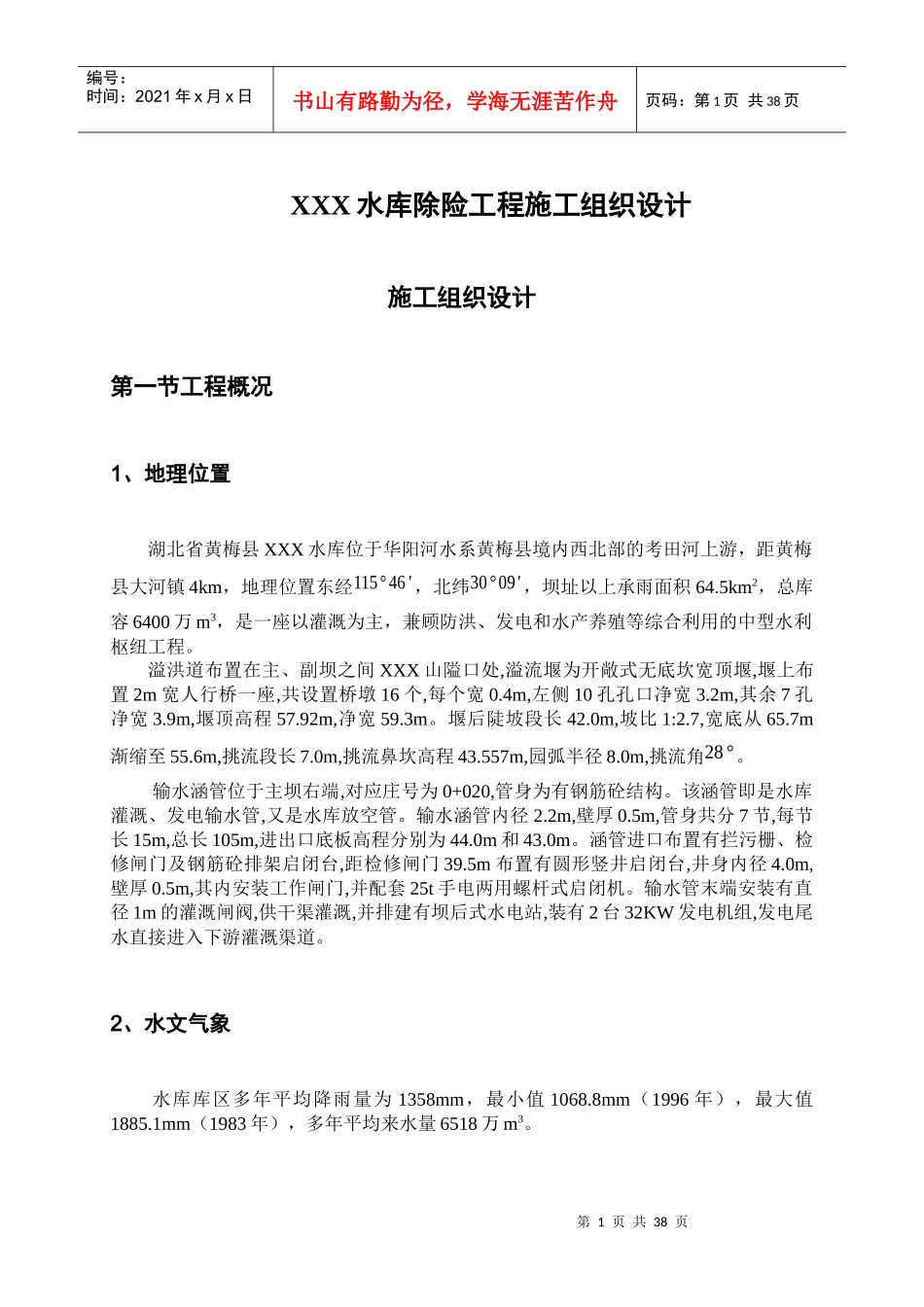

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页XXX水库除险工程施工组织设计施工组织设计第一节工程概况1、地理位置湖北省黄梅县XXX水库位于华阳河水系黄梅县境内西北部的考田河上游，距黄梅县大河镇4km，地理位置东经115°46'，北纬30°09'，坝址以上承雨面积64.5km2，总库容6400万m3，是一座以灌溉为主，兼顾防洪、发电和水产养殖等综合利用的中型水利枢纽工程。溢洪道布置在主、副坝之间XXX山隘口处,溢流堰为开敞式无底坎宽顶堰,堰上布置2m宽人行桥一座,共设置桥墩16个,每个宽0.4m,左侧10孔孔口净宽3.2m,其余7孔净宽3.9m,堰顶高程57.92m,净宽59.3m。堰后陡坡段长42.0m,坡比1:2.7,宽底从65.7m渐缩至55.6m,挑流段长7.0m,挑流鼻坎高程43.557m,园弧半径8.0m,挑流角28°。输水涵管位于主坝右端,对应庄号为0+020,管身为有钢筋砼结构。该涵管即是水库灌溉、发电输水管,又是水库放空管。输水涵管内径2.2m,壁厚0.5m,管身共分7节,每节长15m,总长105m,进出口底板高程分别为44.0m和43.0m。涵管进口布置有拦污栅、检修闸门及钢筋砼排架启闭台,距检修闸门39.5m布置有圆形竖井启闭台,井身内径4.0m,壁厚0.5m,其内安装工作闸门,并配套25t手电两用螺杆式启闭机。输水管末端安装有直径1m的灌溉闸阀,供干渠灌溉,并排建有坝后式水电站,装有2台32KW发电机组,发电尾水直接进入下游灌溉渠道。2、水文气象水库库区多年平均降雨量为1358mm，最小值1068.8mm（1996年），最大值1885.1mm（1983年），多年平均来水量6518万m3。第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页3、工程地质XXX水库枢纽位于淮阳山字型构造前弧东翼，工程区为一相对稳定地带，地震基本烈度Ⅳ度。4、对外交通本工程距黄梅县大河镇4公里，105国道通过大河镇，泸蓉高速公路进口段在黄梅县城，合九铁路距坝址11公里，施工对外交通十分便利。5、主要工程项目和工作量本工程主要工程项目包括：(1)溢洪道加固工程：土方开挖102198m3，石方开挖8417.27m3，砼拆除270m3，浆砌石拆除2181m3，砼工程6309m3，浆砌石7393m3，石渣回填51165m3，钢筋242t；(2)输水工程：石方开挖30m3，浆砌石拆除100m3，砼拆除62m3，浆砌石150m3，砼工程192m3，钢筋6t，止水47m；(3)进库交通公路工程量为路长4.5km；(4)金属结构安装工程：闸门10t，启闭机1台30t，2台20t等；(5)临时围堰工程：土石填方10560m3。第二节执行的规范规程和技术要求根据招标文件精神，所有材料、设备及施工工艺均应遵循现行水利水电工程技术及有关行业规范，执行的规范及技术要求如下：(1)中国标准GB50201—94《防洪标准》(2)中国标准SDJ338—89《水利水电工程施工组织设计规范》(3)中国标准GB6722—86《爆破安全规程》(4)中国标准SL47—94《水工建筑物岩石基础开挖工程施工技术规范》(5)中国标准DL/T5099—1999《水工建筑物地下开挖工程施工技术规范》(6)ASTMA36M《结构钢规范》第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页(7)ASTMA47M《铁素体可锻铸技术规程（标准）》(8)ASTMA185M《混凝土配筋中的焊接钢丝、构架、平面、规范》(9)ASTMA615M《混凝土配筋中变形和光面钢筋技术规范》(10)中国标准GB175—99《硅酸盐水泥、普通硅酸盐水泥》(11)中国标准SD105—82《水工混凝土试验规程》(12)中国标准SDJ207—82《水工混凝土施工规范》(13)中国标准GB4463《预应力混凝土用热处理钢筋》(14)中国标准GBJ86—85《锚杆喷射混凝土支护技术规范》(15)中国标准YBJ226—91《喷射混凝土施工技术规程》(16)中国标准SL62—94《水工建筑物水泥灌浆施工技术规范》(17)中国标准SDJ57—85《水利水电地下工程锚喷支护施工技术规范》(18)中国标准JGJ63《混凝土拌合用水标准》(19)中国标准SD105《水工混凝土试验规程》(20)中国标准SD108《水工混凝土外加剂技术标准》(21)ACI318《钢筋混凝土建筑规范要求》(22)中国标准JGJ73—91《建筑装饰工程施工及验收规范》第三节施工总布置1、施工总平面布置原则依据现场考察情况,确定现场布置原则如下:(1)按招标文件要求进...
