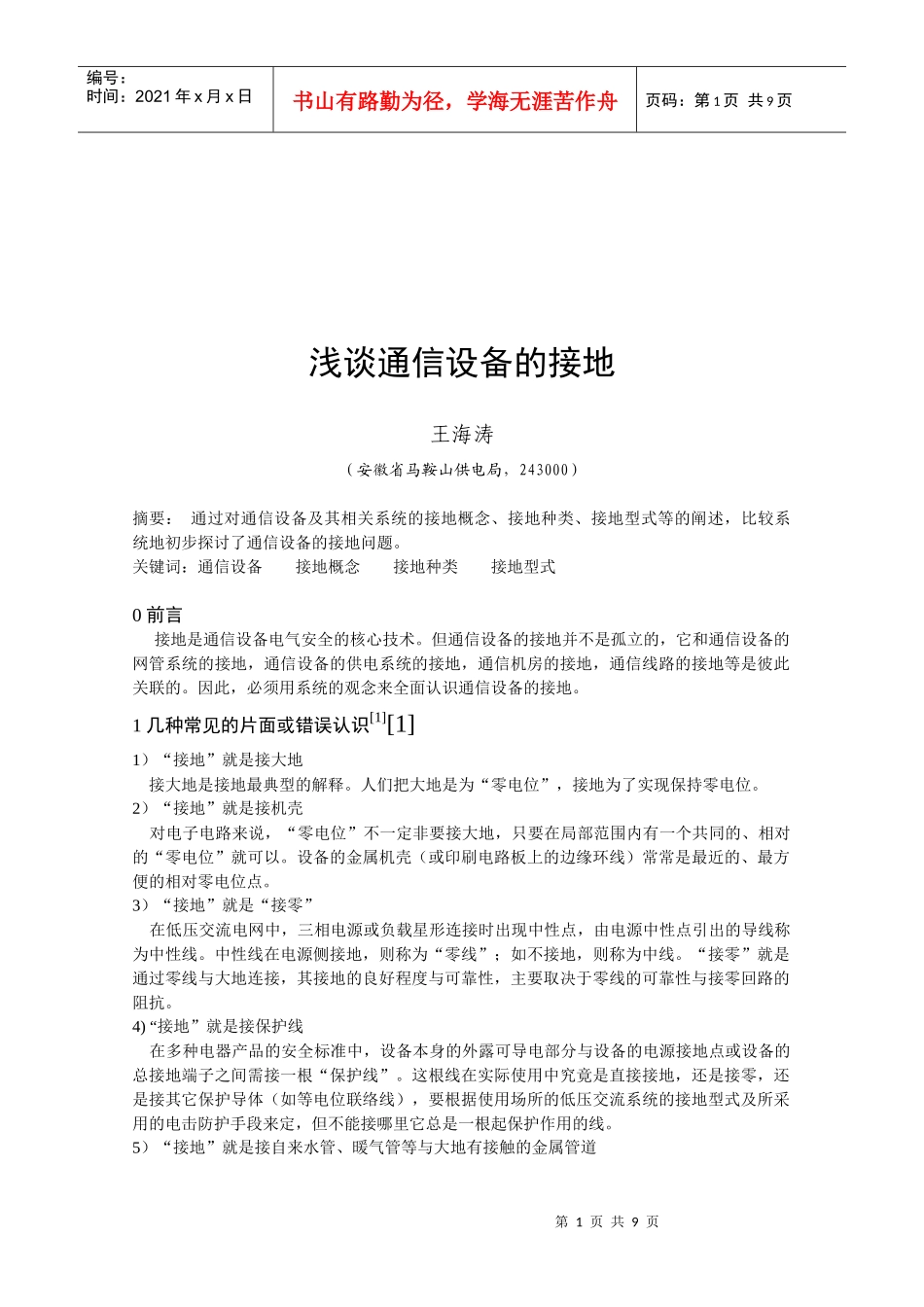

浅析通信设备的接地_第1页
1/9

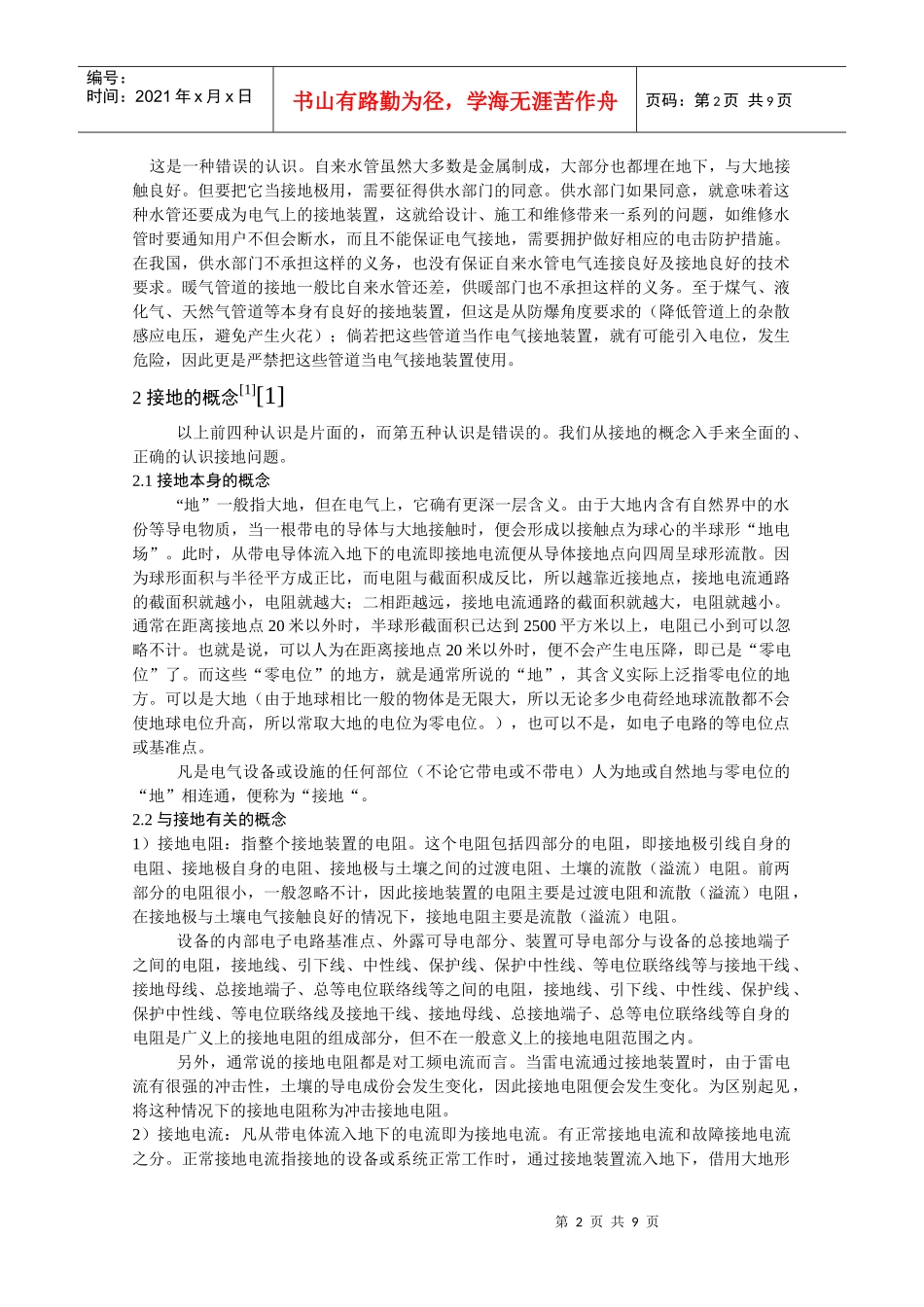

浅析通信设备的接地_第2页
2/9

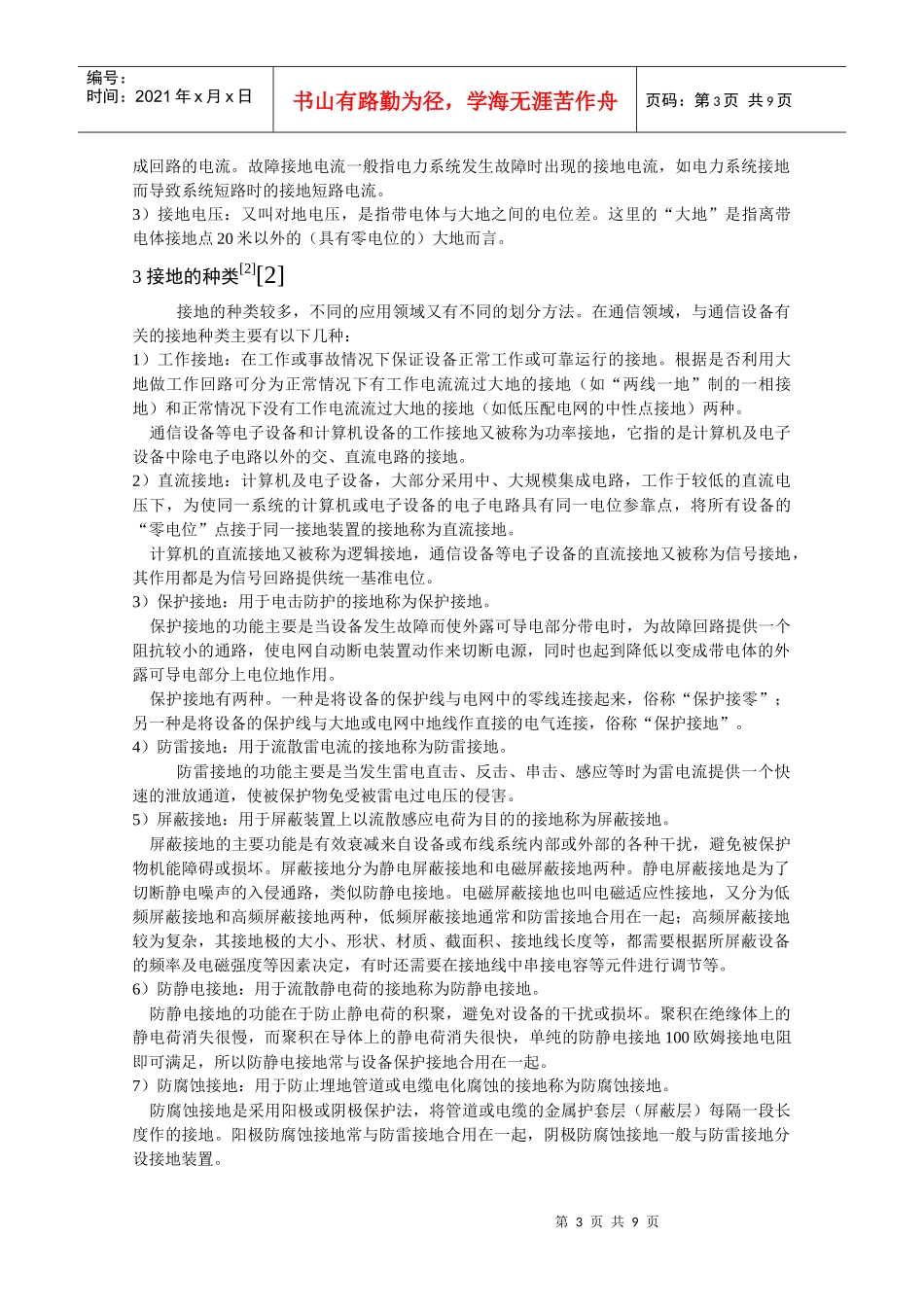

浅析通信设备的接地_第3页
3/9
第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共9页浅谈通信设备的接地王海涛(安徽省马鞍山供电局,243000)摘要:通过对通信设备及其相关系统的接地概念、接地种类、接地型式等的阐述,比较系统地初步探讨了通信设备的接地问题。关键词:通信设备接地概念接地种类接地型式0前言接地是通信设备电气安全的核心技术。但通信设备的接地并不是孤立的,它和通信设备的网管系统的接地,通信设备的供电系统的接地,通信机房的接地,通信线路的接地等是彼此关联的。因此,必须用系统的观念来全面认识通信设备的接地。1几种常见的片面或错误认识[1][1]1)“接地”就是接大地接大地是接地最典型的解释。人们把大地是为“零电位”,接地为了实现保持零电位。2)“接地”就是接机壳对电子电路来说,“零电位”不一定非要接大地,只要在局部范围内有一个共同的、相对的“零电位”就可以。设备的金属机壳(或印刷电路板上的边缘环线)常常是最近的、最方便的相对零电位点。3)“接地”就是“接零”在低压交流电网中,三相电源或负载星形连接时出现中性点,由电源中性点引出的导线称为中性线。中性线在电源侧接地,则称为“零线”;如不接地,则称为中线。“接零”就是通过零线与大地连接,其接地的良好程度与可靠性,主要取决于零线的可靠性与接零回路的阻抗。4)“接地”就是接保护线在多种电器产品的安全标准中,设备本身的外露可导电部分与设备的电源接地点或设备的总接地端子之间需接一根“保护线”。这根线在实际使用中究竟是直接接地,还是接零,还是接其它保护导体(如等电位联络线),要根据使用场所的低压交流系统的接地型式及所采用的电击防护手段来定,但不能接哪里它总是一根起保护作用的线。5)“接地”就是接自来水管、暖气管等与大地有接触的金属管道第2页共9页第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共9页这是一种错误的认识。自来水管虽然大多数是金属制成,大部分也都埋在地下,与大地接触良好。但要把它当接地极用,需要征得供水部门的同意。供水部门如果同意,就意味着这种水管还要成为电气上的接地装置,这就给设计、施工和维修带来一系列的问题,如维修水管时要通知用户不但会断水,而且不能保证电气接地,需要拥护做好相应的电击防护措施。在我国,供水部门不承担这样的义务,也没有保证自来水管电气连接良好及接地良好的技术要求。暖气管道的接地一般比自来水管还差,供暖部门也不承担这样的义务。至于煤气、液化气、天然气管道等本身有良好的接地装置,但这是从防爆角度要求的(降低管道上的杂散感应电压,避免产生火花);倘若把这些管道当作电气接地装置,就有可能引入电位,发生危险,因此更是严禁把这些管道当电气接地装置使用。2接地的概念[1][1]以上前四种认识是片面的,而第五种认识是错误的。我们从接地的概念入手来全面的、正确的认识接地问题。2.1接地本身的概念“地”一般指大地,但在电气上,它确有更深一层含义。由于大地内含有自然界中的水份等导电物质,当一根带电的导体与大地接触时,便会形成以接触点为球心的半球形“地电场”。此时,从带电导体流入地下的电流即接地电流便从导体接地点向四周呈球形流散。因为球形面积与半径平方成正比,而电阻与截面积成反比,所以越靠近接地点,接地电流通路的截面积就越小,电阻就越大;二相距越远,接地电流通路的截面积就越大,电阻就越小。通常在距离接地点20米以外时,半球形截面积已达到2500平方米以上,电阻已小到可以忽略不计。也就是说,可以人为在距离接地点20米以外时,便不会产生电压降,即已是“零电位”了。而这些“零电位”的地方,就是通常所说的“地”,其含义实际上泛指零电位的地方。可以是大地(由于地球相比一般的物体是无限大,所以无论多少电荷经地球流散都不会使地球电位升高,所以常取大地的电位为零电位。),也可以不是,如电子电路的等电位点或基准点。凡是电气设备或设施的任何部位(不论它带电或不带电)人为地或自然地与零电位的“地”相连通,便称为“接地“。2.2与接地有关的概念1)接地电阻:指整个接地...
