河道治理工程施工组织设计VIP免费

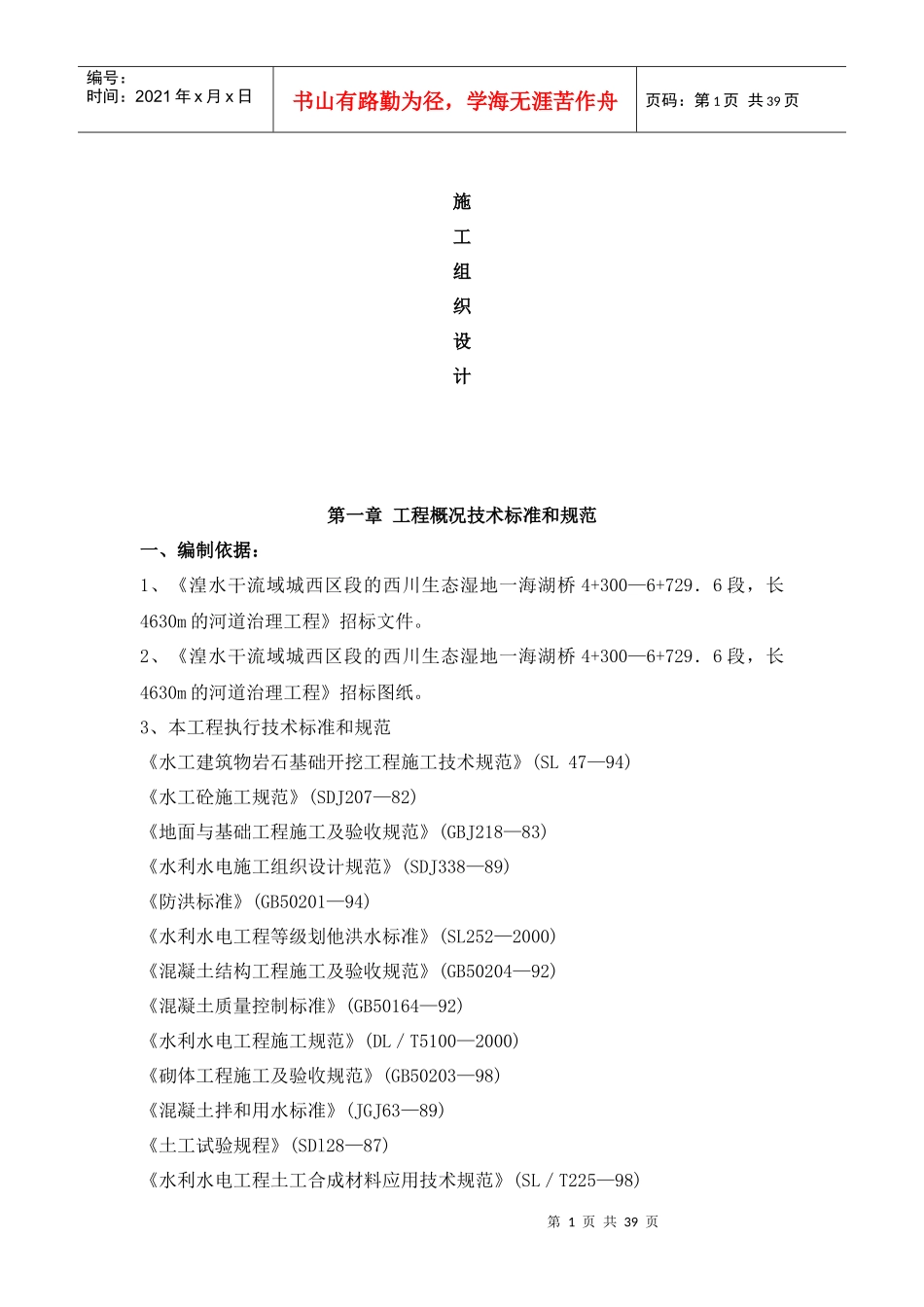

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页施工组织设计第一章工程概况技术标准和规范一、编制依据：1、《湟水干流域城西区段的西川生态湿地一海湖桥4+300—6+729．6段，长4630m的河道治理工程》招标文件。2、《湟水干流域城西区段的西川生态湿地一海湖桥4+300—6+729．6段，长4630m的河道治理工程》招标图纸。3、本工程执行技术标准和规范《水工建筑物岩石基础开挖工程施工技术规范》(SL47—94)《水工砼施工规范》(SDJ207—82)《地面与基础工程施工及验收规范》(GBJ218—83)《水利水电施工组织设计规范》(SDJ338—89)《防洪标准》(GB50201—94)《水利水电工程等级划他洪水标准》(SL252—2000)《混凝土结构工程施工及验收规范》(GB50204—92)《混凝土质量控制标准》(GB50164—92)《水利水电工程施工规范》(DL／T5100—2000)《砌体工程施工及验收规范》(GB50203—98)《混凝土拌和用水标准》(JGJ63—89)《土工试验规程》(SDl28—87)《水利水电工程土工合成材料应用技术规范》(SL／T225—98)第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页《混凝土强度检验评定标准》(GBJ107—87)《钢筋焊接及验收规范》(JGJl8—96)《水利水电建设工程验收规程》(SL223—1999)《堤防工程施工规范》(SLl7l一96)二、工程概况建设地点：西宁市西郊生态湿地一海湖桥。主要建设内容：河道防洪工程：湟水干流域城西区段的西川生态湿地一海湖桥4+300—6+729．6段，长2429．6m的河道治理工程。河流河道桩号防洪标准及流量河道治理措施治理河道长度湟水河西川生态湿地－海湖桥4＋300－6＋729.650年567m3／S新建，复式河槽工程＋植物护岸2460m1、工程地质条件(1)河道工程地质条件西川生态湿地一海湖桥河段长4．63Kin，河堤大多布置在河道一级阶地前缘部位，部分在河漫滩中通过。上部松散层为人工素填地土和第四系全新统冲积粉土、砾石层；下部为上第三系暗红色粘土岩，在局部河段裸露。堤防基础均放置在冲积砾石层上，是良好的持力层，允许承载力取300—350kpa，河堤基础底面与砾石之间磨擦系数0．52。开挖边坡值水上取1：O．5—1：0．75，水下取1：1—1：1．25。(2)岩土物理力学性质砾石层的渗透系数4．78×10一一9．6×lO—cm／s，平均值为6．55×10～cm／s，属强透水性。允许承载力可取320一360Kpa，变形模量50一60Mpa。(3)水质分析阶地地下水矿化度均大于1g／s，高于漫滩地下水属微咸水或半咸水，有第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页碳酸型弱腐蚀，以下的漫滩潜水不具任何腐蚀性，高阶地深埋地下水具结晶类硫酸盐型中一强腐蚀。(4)天然建筑材料河道沿线砂砾料丰富，初选堤防内基础开挖砾石料及河道中部分砾石料作为混凝土骨料，不足部分可从附近的砂石料场中拉运。2、天然建筑材料根据设计要求，工程所需的天然建筑材料主要为碎石、块石，通过地质勘察，河道沿线砂砾料丰富，初选堤防内基础开挖砾石料及河道中部分砾石料，不足部分可从附过的砾石料场中拉运，质量和储量满足设计要求。3、工程布置及主要建筑物(1)工程总体布置工程规划设计坚持以人为本的指导思想，以创造人水和谐的生态环境为目标，结合河道防洪治理，改善水环境。河道断面采用复式河槽，河段主堤均采用分离式结构，底部采用蜂巢网箱基础，基础埋深1．5m，岸坡采用厚0．3m柔性碎石蜂巢格网护岸，副堤采用土质边坡，植被护坡，灌木护脚。主槽每200—300m设一潜没式防冲坎，以防河流下切，减小基础埋深。为了美化河堤，创造良好的人居环境，两岸布设耐寒草坪观赏带。为确保绿化带达到预期的美化效果，附设固定式管灌设施，直接从河道取水。为便于游人通行顺畅、充分体现亲水性及管理方便，每隔200米设5m宽的人行踏步，通向主、付河槽内，副河槽设3．Om砼人行道。沿河道两侧布设污水管，汇集两岸水后送至污水处理厂进行处理。污水管为钢筋砼预制排污管，管径为800mm。西川生态湿地一海湖桥段西郊乐园处原有人行便桥一座，使左右岸连续，便于游人进出公园内游玩，本次设计保留该人行...
