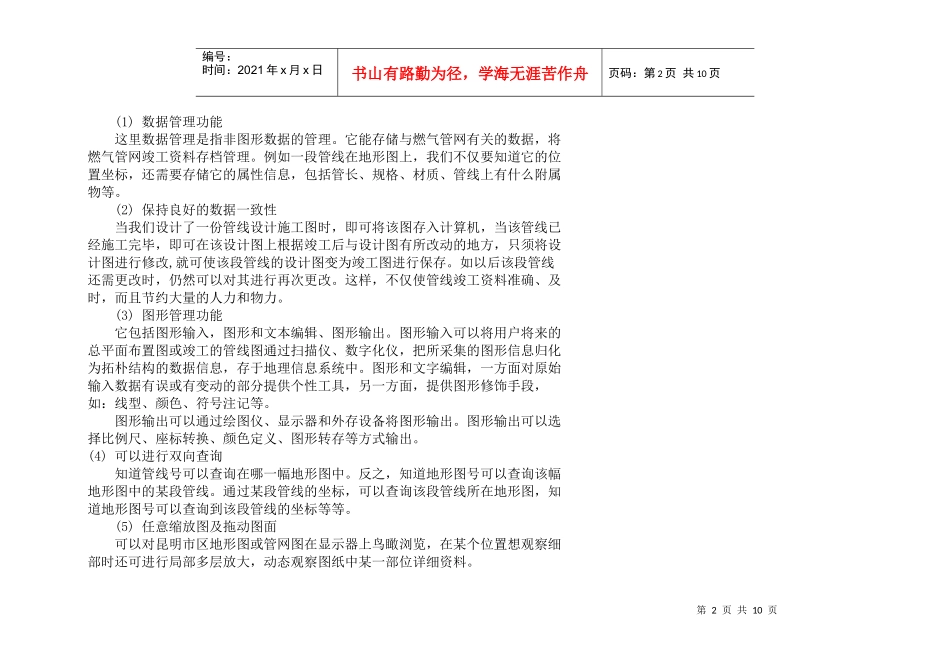

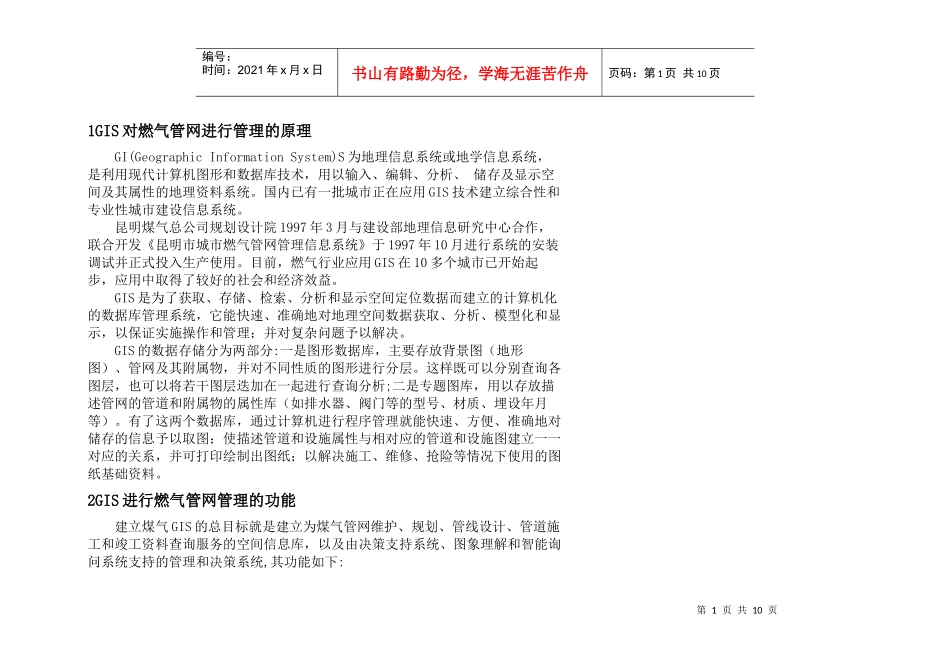

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页1GIS对燃气管网进行管理的原理GI(GeographicInformationSystem)S为地理信息系统或地学信息系统，是利用现代计算机图形和数据库技术，用以输入、编辑、分析、储存及显示空间及其属性的地理资料系统。国内已有一批城市正在应用GIS技术建立综合性和专业性城市建设信息系统。昆明煤气总公司规划设计院1997年3月与建设部地理信息研究中心合作，联合开发《昆明市城市燃气管网管理信息系统》于1997年10月进行系统的安装调试并正式投入生产使用。目前，燃气行业应用GIS在10多个城市已开始起步，应用中取得了较好的社会和经济效益。GIS是为了获取、存储、检索、分析和显示空间定位数据而建立的计算机化的数据库管理系统，它能快速、准确地对地理空间数据获取、分析、模型化和显示，以保证实施操作和管理；并对复杂问题予以解决。GIS的数据存储分为两部分:一是图形数据库，主要存放背景图（地形图）、管网及其附属物，并对不同性质的图形进行分层。这样既可以分别查询各图层，也可以将若干图层迭加在一起进行查询分析;二是专题图库，用以存放描述管网的管道和附属物的属性库（如排水器、阀门等的型号、材质、埋设年月等）。有了这两个数据库，通过计算机进行程序管理就能快速、方便、准确地对储存的信息予以取图；使描述管道和设施属性与相对应的管道和设施图建立一一对应的关系，并可打印绘制出图纸；以解决施工、维修、抢险等情况下使用的图纸基础资料。2GIS进行燃气管网管理的功能建立煤气GIS的总目标就是建立为煤气管网维护、规划、管线设计、管道施工和竣工资料查询服务的空间信息库，以及由决策支持系统、图象理解和智能询问系统支持的管理和决策系统,其功能如下:第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页(1)数据管理功能这里数据管理是指非图形数据的管理。它能存储与燃气管网有关的数据，将燃气管网竣工资料存档管理。例如一段管线在地形图上，我们不仅要知道它的位置坐标，还需要存储它的属性信息，包括管长、规格、材质、管线上有什么附属物等。(2)保持良好的数据一致性当我们设计了一份管线设计施工图时，即可将该图存入计算机，当该管线已经施工完毕，即可在该设计图上根据竣工后与设计图有所改动的地方，只须将设计图进行修改,就可使该段管线的设计图变为竣工图进行保存。如以后该段管线还需更改时，仍然可以对其进行再次更改。这样，不仅使管线竣工资料准确、及时，而且节约大量的人力和物力。(3)图形管理功能它包括图形输入，图形和文本编辑、图形输出。图形输入可以将用户将来的总平面布置图或竣工的管线图通过扫描仪、数字化仪，把所采集的图形信息归化为拓朴结构的数据信息，存于地理信息系统中。图形和文字编辑，一方面对原始输入数据有误或有变动的部分提供个性工具，另一方面，提供图形修饰手段，如：线型、颜色、符号注记等。图形输出可以通过绘图仪、显示器和外存设备将图形输出。图形输出可以选择比例尺、座标转换、颜色定义、图形转存等方式输出。(4)可以进行双向查询知道管线号可以查询在哪一幅地形图中。反之，知道地形图号可以查询该幅地形图中的某段管线。通过某段管线的坐标，可以查询该段管线所在地形图，知道地形图号可以查询到该段管线的坐标等等。(5)任意缩放图及拖动图面可以对昆明市区地形图或管网图在显示器上鸟瞰浏览，在某个位置想观察细部时还可进行局部多层放大，动态观察图纸中某一部位详细资料。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页(6)对管网中有关信息数据查询对管网中管道及其附属物的有关信息数据如排水器、阀门、管线长度、规格等进行统计，并按需要打印其报表。(7)管线纵、横断面查询可以在显示器上选中某段需查询管线的起始点，即生成该段管线的纵、横断面图。(当然，管线在采集和输入计算机时必须有坐标高程原始数据)，用以直观了解该段管线坡度和埋设情况。(8)抢修决策当某段管线出现故障需要处理时，GIS系统能提出优化的决策措...
