某酒店设计概述VIP专享VIP免费

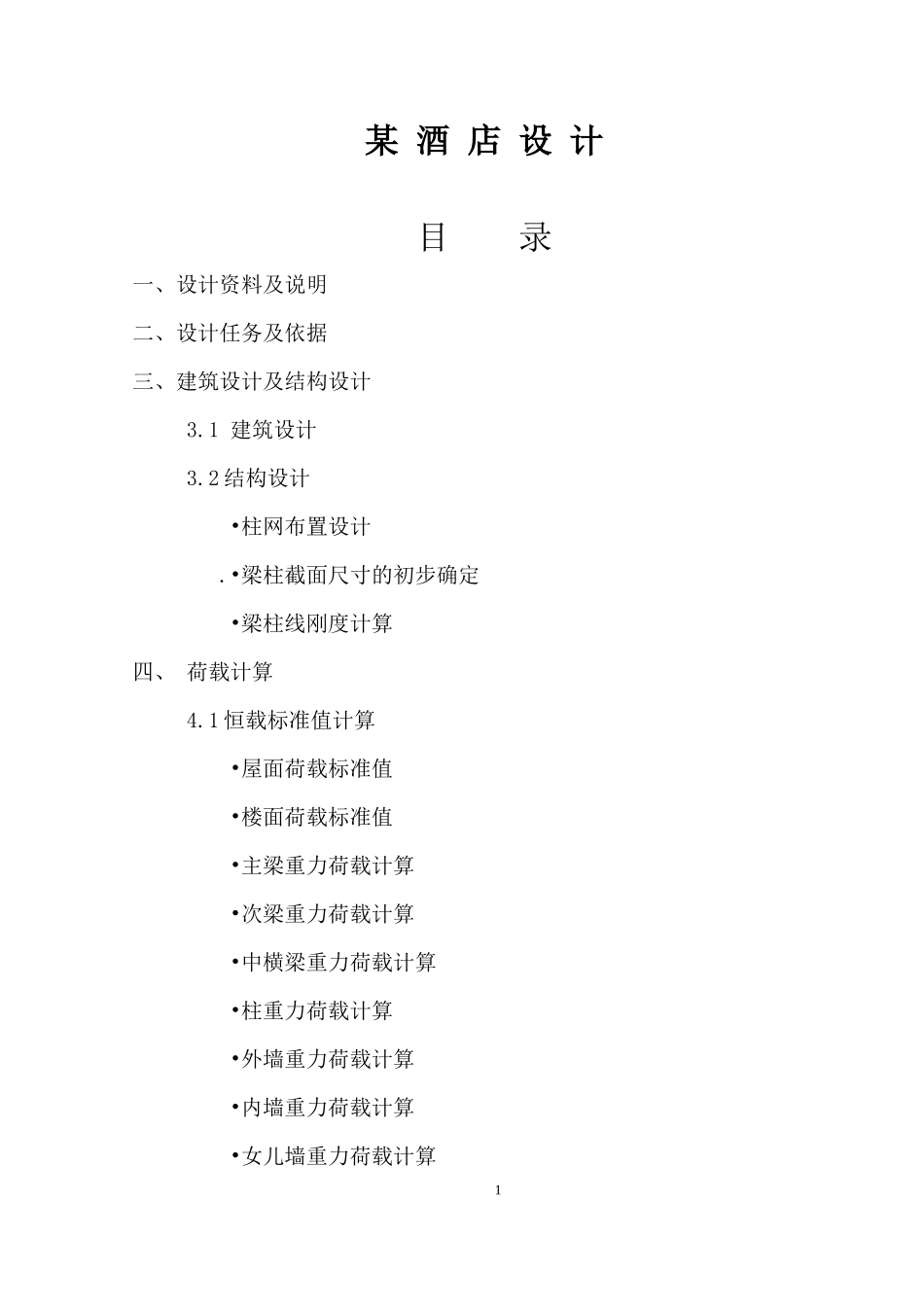

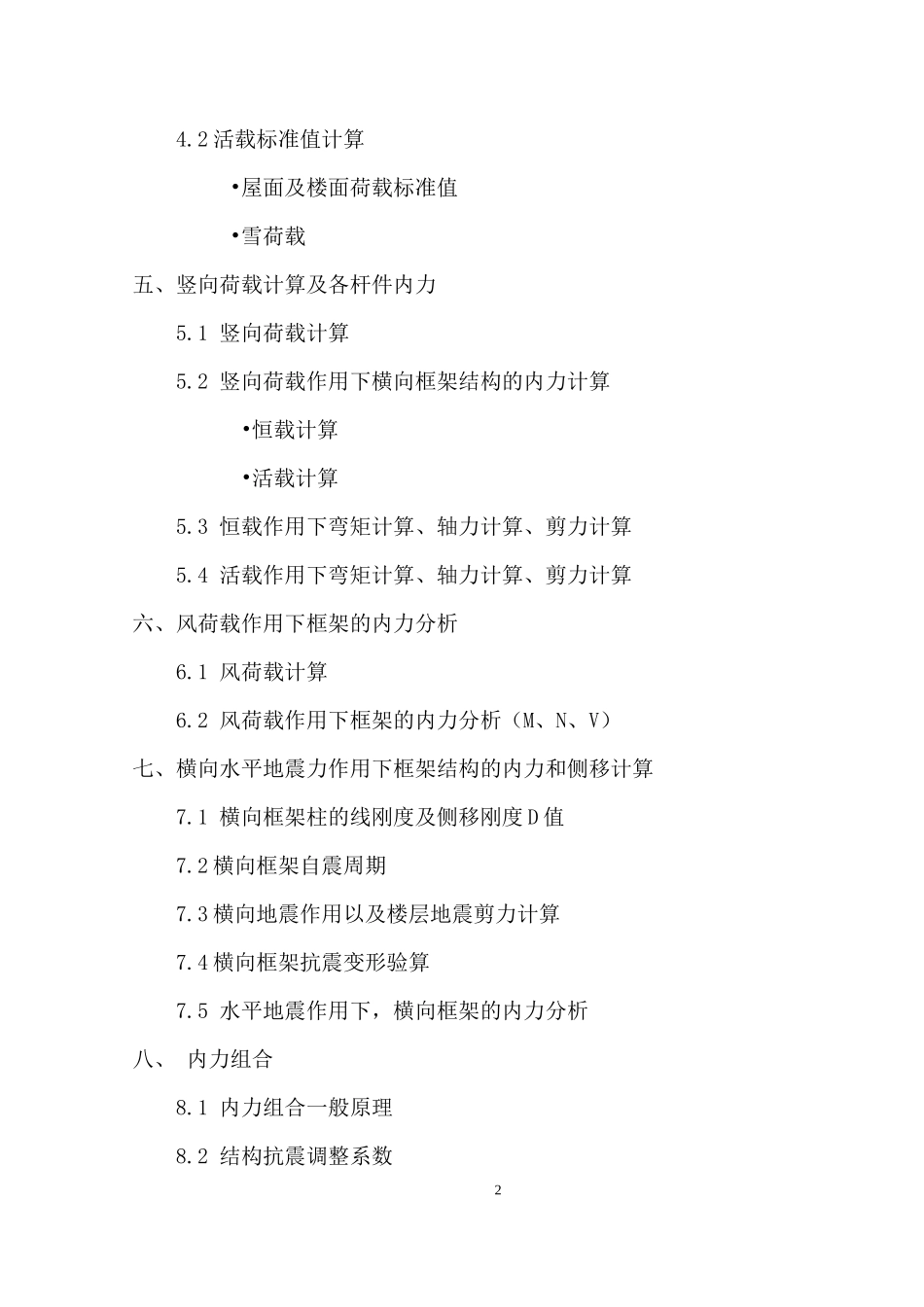

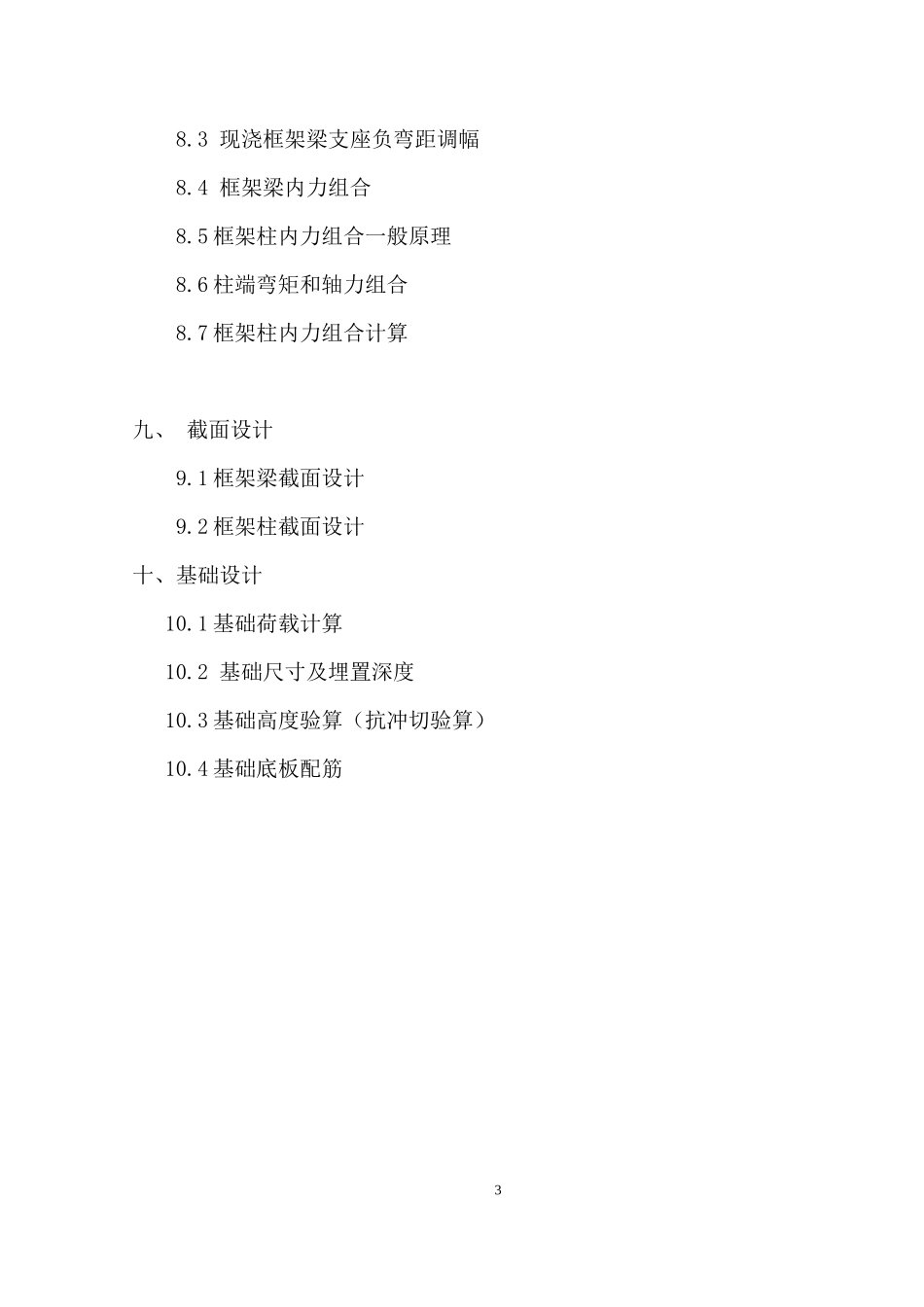

某酒店设计目录一、设计资料及说明二、设计任务及依据三、建筑设计及结构设计3.1建筑设计3.2结构设计•柱网布置设计.•梁柱截面尺寸的初步确定•梁柱线刚度计算四、荷载计算4.1恒载标准值计算•屋面荷载标准值•楼面荷载标准值•主梁重力荷载计算•次梁重力荷载计算•中横梁重力荷载计算•柱重力荷载计算•外墙重力荷载计算•内墙重力荷载计算•女儿墙重力荷载计算14.2活载标准值计算•屋面及楼面荷载标准值•雪荷载五、竖向荷载计算及各杆件内力5.1竖向荷载计算5.2竖向荷载作用下横向框架结构的内力计算•恒载计算•活载计算5.3恒载作用下弯矩计算、轴力计算、剪力计算5.4活载作用下弯矩计算、轴力计算、剪力计算六、风荷载作用下框架的内力分析6.1风荷载计算6.2风荷载作用下框架的内力分析（M、N、V）七、横向水平地震力作用下框架结构的内力和侧移计算7.1横向框架柱的线刚度及侧移刚度D值7.2横向框架自震周期7.3横向地震作用以及楼层地震剪力计算7.4横向框架抗震变形验算7.5水平地震作用下，横向框架的内力分析八、内力组合8.1内力组合一般原理8.2结构抗震调整系数28.3现浇框架梁支座负弯距调幅8.4框架梁内力组合8.5框架柱内力组合一般原理8.6柱端弯矩和轴力组合8.7框架柱内力组合计算九、截面设计9.1框架梁截面设计9.2框架柱截面设计十、基础设计10.1基础荷载计算10.2基础尺寸及埋置深度10.3基础高度验算（抗冲切验算）10.4基础底板配筋3摘要：本设计是城都某酒店设计，由建筑设计和结构设计两部分组成。该酒店的建筑面积为5793.36m2，层数5层，结构体系为框架结构。酒店形状采用的是比较常用的矩形形状，在平面布置时采用的是内走廊。建筑设计包括建筑设计总说明、建筑平面设计、立面设计和剖面设计；结构设计包括结构平面布置及计算简图确定，计算简图选取一榀框架进行荷载计算、内力计算、内力组合、框架梁、柱截面设计和4配筋计算、楼板和屋面设计、楼梯设计，基础设计等。关键词：酒店、框架结构、建筑设计、结构设计。5第6页共113页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共113页设计资料及说明（1）工程名称：成都市内某酒店。（2）结构形式：现浇钢筋混凝土框架结构，柱网尺寸为8m×7.5m。（3）工程概况：建筑层数5层，层高3.6m，室内外高差450mm，女儿墙高1000mm，建筑高度18.45m，建筑面积5793.36m2。（4）抗震设防烈度：7度。（5）耐火等级：Ⅱ级。（6）地基承载力：180KPa。（7）基本风压：0.3KN/m2，地面粗糙度为C类。（8）基本雪压：0.1KN/m2，雪荷载准永久值系数分区为Ⅲ区。（9）场地：Ⅱ类。（10）材料选用①、钢筋：梁、柱中的纵向钢筋采用HRB335，板中钢筋和箍筋采用HPB235；基础中除分布钢筋和箍筋采用HPB235外，其余钢筋采用HRB335。②、框架混凝土采用C30混凝土，墙体采用加气混凝土砌块，窗体采用铝合金窗。（11）各结构构造：屋面：从上至下的结构为40mm厚细石混凝土→SBS防水层→20厚1:2水泥砂浆平层→120厚现浇钢筋混凝土楼板→20厚1:2水泥砂浆平层→15mm厚纸筋石灰抹灰。楼面：从上至下的结构为瓷砖地面→120厚现浇钢筋混凝土楼板→3厚细石粉面→15mm厚纸筋石灰抹灰。第7页共113页第6页共113页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共113页外墙：砌体:240厚加气混凝土砌块内面：6厚1：3水泥砂浆打底扫毛→8厚1：1：6水泥找平砂浆→5厚1：0.3：3水泥石膏砂浆。外面：6厚面砖→10厚1：0.2：2水泥石灰膏砂浆粘结层→10厚1：3水泥砂浆刮平扫毛。内墙：砌体：200厚加气混凝土砌块→5厚釉面砖→4厚强力胶粉泥粘结层防水层→9厚1：3水泥砂浆打底压实抹平。女儿墙：总高为1000mm，墙高900㎜,混凝土压顶100㎜。建筑设计及结构设计1、建筑设计1.1建筑平面设计本建筑设计方案采用框架结构，梁、板、柱、楼面均采用现浇形式，计算图如下所示：第7页共113页第8页共113页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共113页1.2建筑立面设计根据酒店的建筑规模，建筑设计楼层数为5层，楼层层高为3.6m，第一层室内外高差0.45m。立面造型给人一种视觉上的美感，其格调简洁清新，典...
