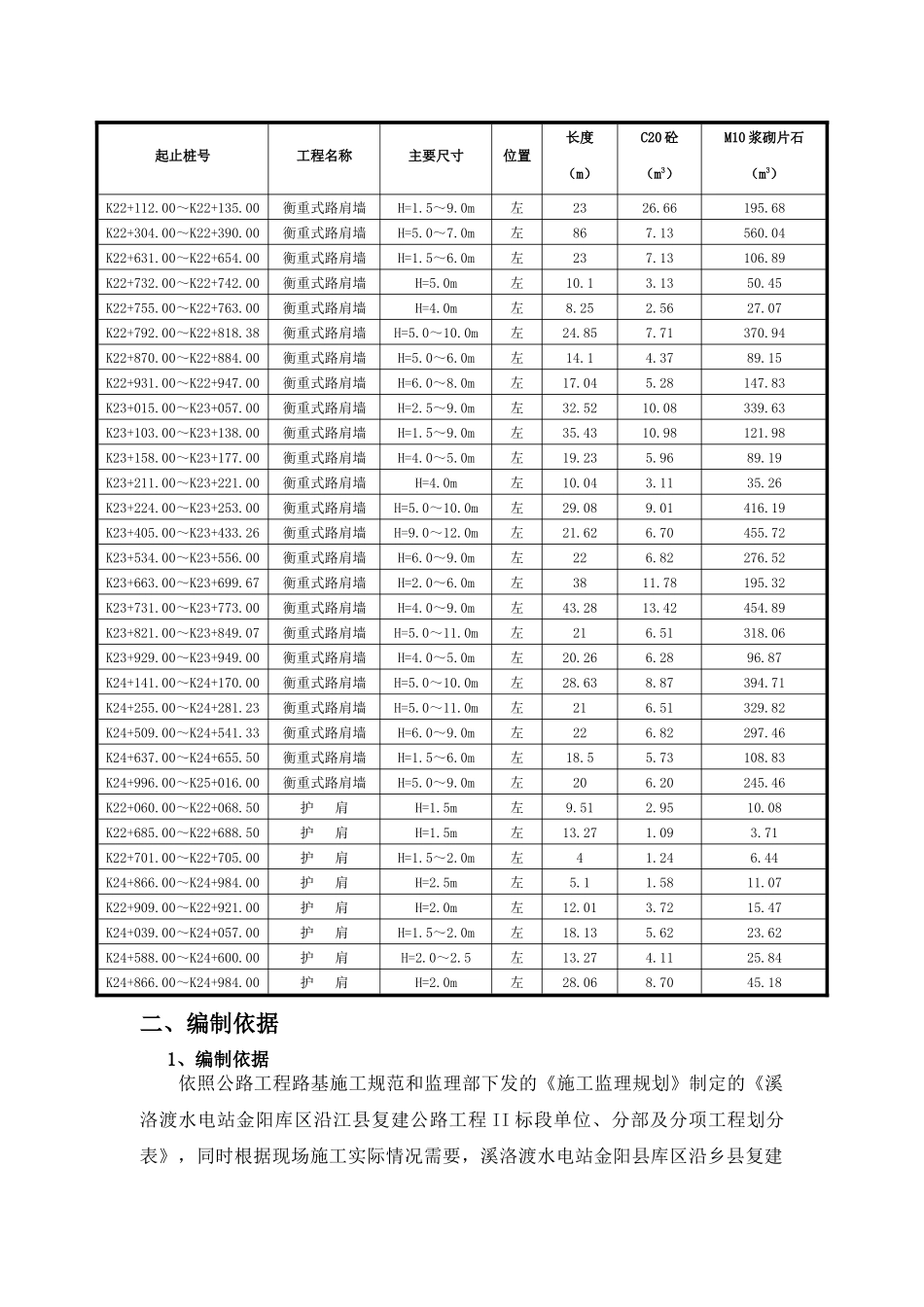

溪洛渡水电站金阳库区复建公路II合同段（K22+000～K25+000段路基防护工程）实施性施工工艺方案建设单位：四川金阳县交通运输局__________施工单位：湖南邵阳公路桥梁建设有限公司__监理单位：成都公路工程监理事务所有限公司一、工程概况1、工程名称：溪洛渡电站金阳库区复建公路工程项目路基防护工程2、起止桩号：K22+000～K25+000段3、工程数量：本段防护工程路基挡土墙共计：M10砂浆砌片石挡墙5724m3，C20片石砼基础226m3；护肩共计：141.4m3。4、主要施工部位及工程数量：起止桩号工程名称主要尺寸位置长度（m）C20砼（m3）M10浆砌片石（m3）K22+112.00～K22+135.00衡重式路肩墙H=1.5～9.0m左2326.66195.68K22+304.00～K22+390.00衡重式路肩墙H=5.0～7.0m左867.13560.04K22+631.00～K22+654.00衡重式路肩墙H=1.5～6.0m左237.13106.89K22+732.00～K22+742.00衡重式路肩墙H=5.0m左10.13.1350.45K22+755.00～K22+763.00衡重式路肩墙H=4.0m左8.252.5627.07K22+792.00～K22+818.38衡重式路肩墙H=5.0～10.0m左24.857.71370.94K22+870.00～K22+884.00衡重式路肩墙H=5.0～6.0m左14.14.3789.15K22+931.00～K22+947.00衡重式路肩墙H=6.0～8.0m左17.045.28147.83K23+015.00～K23+057.00衡重式路肩墙H=2.5～9.0m左32.5210.08339.63K23+103.00～K23+138.00衡重式路肩墙H=1.5～9.0m左35.4310.98121.98K23+158.00～K23+177.00衡重式路肩墙H=4.0～5.0m左19.235.9689.19K23+211.00～K23+221.00衡重式路肩墙H=4.0m左10.043.1135.26K23+224.00～K23+253.00衡重式路肩墙H=5.0～10.0m左29.089.01416.19K23+405.00～K23+433.26衡重式路肩墙H=9.0～12.0m左21.626.70455.72K23+534.00～K23+556.00衡重式路肩墙H=6.0～9.0m左226.82276.52K23+663.00～K23+699.67衡重式路肩墙H=2.0～6.0m左3811.78195.32K23+731.00～K23+773.00衡重式路肩墙H=4.0～9.0m左43.2813.42454.89K23+821.00～K23+849.07衡重式路肩墙H=5.0～11.0m左216.51318.06K23+929.00～K23+949.00衡重式路肩墙H=4.0～5.0m左20.266.2896.87K24+141.00～K24+170.00衡重式路肩墙H=5.0～10.0m左28.638.87394.71K24+255.00～K24+281.23衡重式路肩墙H=5.0～11.0m左216.51329.82K24+509.00～K24+541.33衡重式路肩墙H=6.0～9.0m左226.82297.46K24+637.00～K24+655.50衡重式路肩墙H=1.5～6.0m左18.55.73108.83K24+996.00～K25+016.00衡重式路肩墙H=5.0～9.0m左206.20245.46K22+060.00～K22+068.50护肩H=1.5m左9.512.9510.08K22+685.00～K22+688.50护肩H=1.5m左13.271.093.71K22+701.00～K22+705.00护肩H=1.5～2.0m左41.246.44K24+866.00～K24+984.00护肩H=2.5m左5.11.5811.07K22+909.00～K22+921.00护肩H=2.0m左12.013.7215.47K24+039.00～K24+057.00护肩H=1.5～2.0m左18.135.6223.62K24+588.00～K24+600.00护肩H=2.0～2.5左13.274.1125.84K24+866.00～K24+984.00护肩H=2.0m左28.068.7045.18二、编制依据1、编制依据依照公路工程路基施工规范和监理部下发的《施工监理规划》制定的《溪洛渡水电站金阳库区沿江县复建公路工程II标段单位、分部及分项工程划分表》，同时根据现场施工实际情况需要，溪洛渡水电站金阳县库区沿乡县复建公路工程K22+000～K25+000段路分部分项工程路基防护工程施工技术方案编制依据主要有以下几个方面：1.1、《溪洛渡水电站金阳县库区沿乡县复建公路工程【热水河至西衙门段】Ⅱ标合同段（K13+000～K26+000）施工项目招标文件》及《补遗书》；1.2、溪洛渡水电站金阳县库区沿乡县复建公路工程【热水河至西衙门段】Ⅱ标合同段《实施性施工组织计划》；1.3、《溪洛渡水电站金阳县库区沿乡县复建公路工程【热水河至西衙门段】Ⅱ标合同段（K13+000～K26+000）施工设计图》；1.4、现场踏勘调查资料；1.5、《公路工程预算定额》1.6、交通部《公路路基施工技术规范》（JTGF10-2005）；1.7、交通部《公路工程施工安全技术规范》（JTJ076-1995）；1.8、交通部《公路工程质量检验评定标准》（JTGF80/1-2004）1.9、交通部《公路工程集料实验规程》（JTGE42-2005）；1.10、成都公路工程监理事务所有限公司溪洛渡项目监理部下发的《施工监理规...
