机电一体化原理应掌握的知识VIP免费

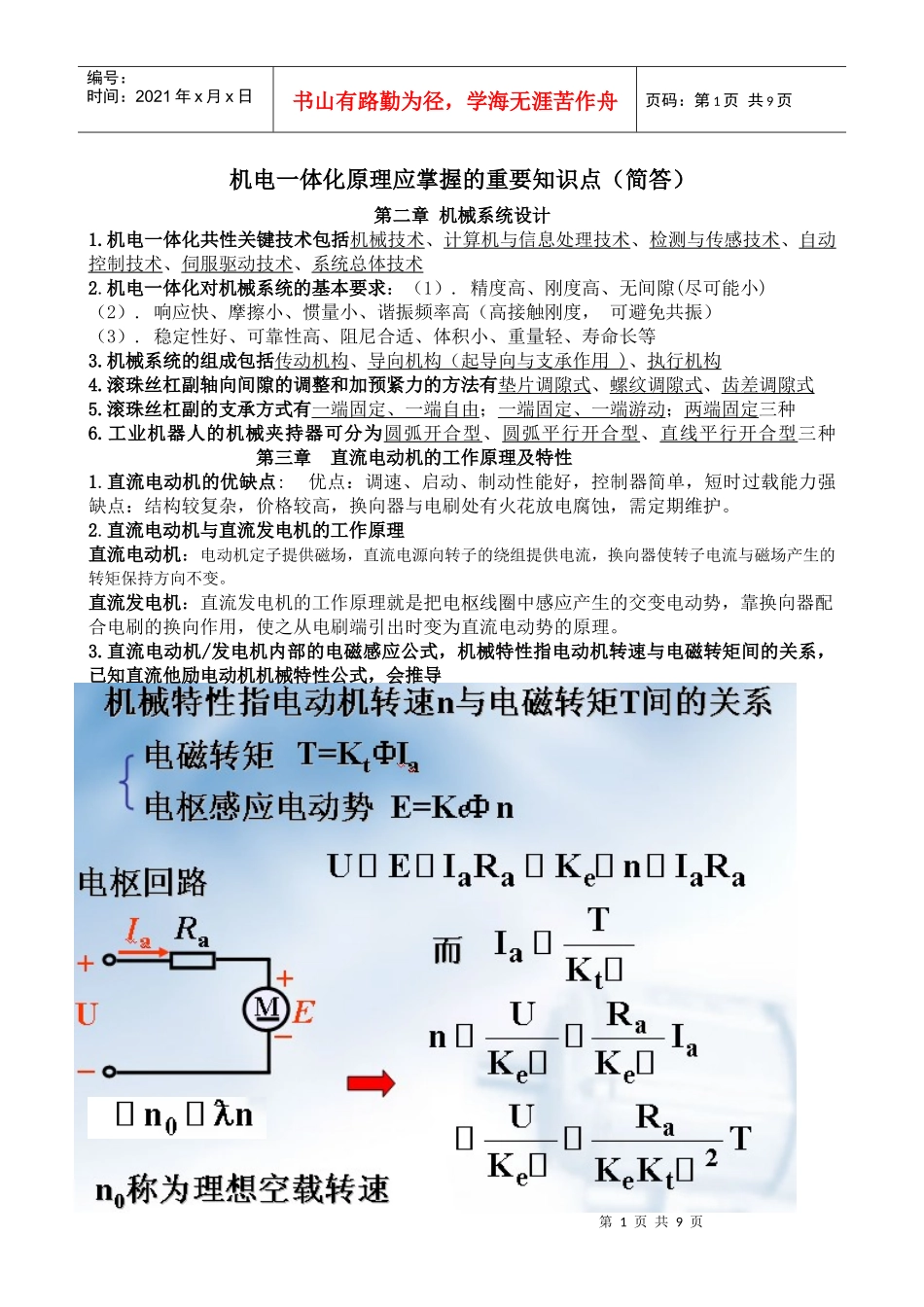

机电一体化原理应掌握的知识_第1页
1/9

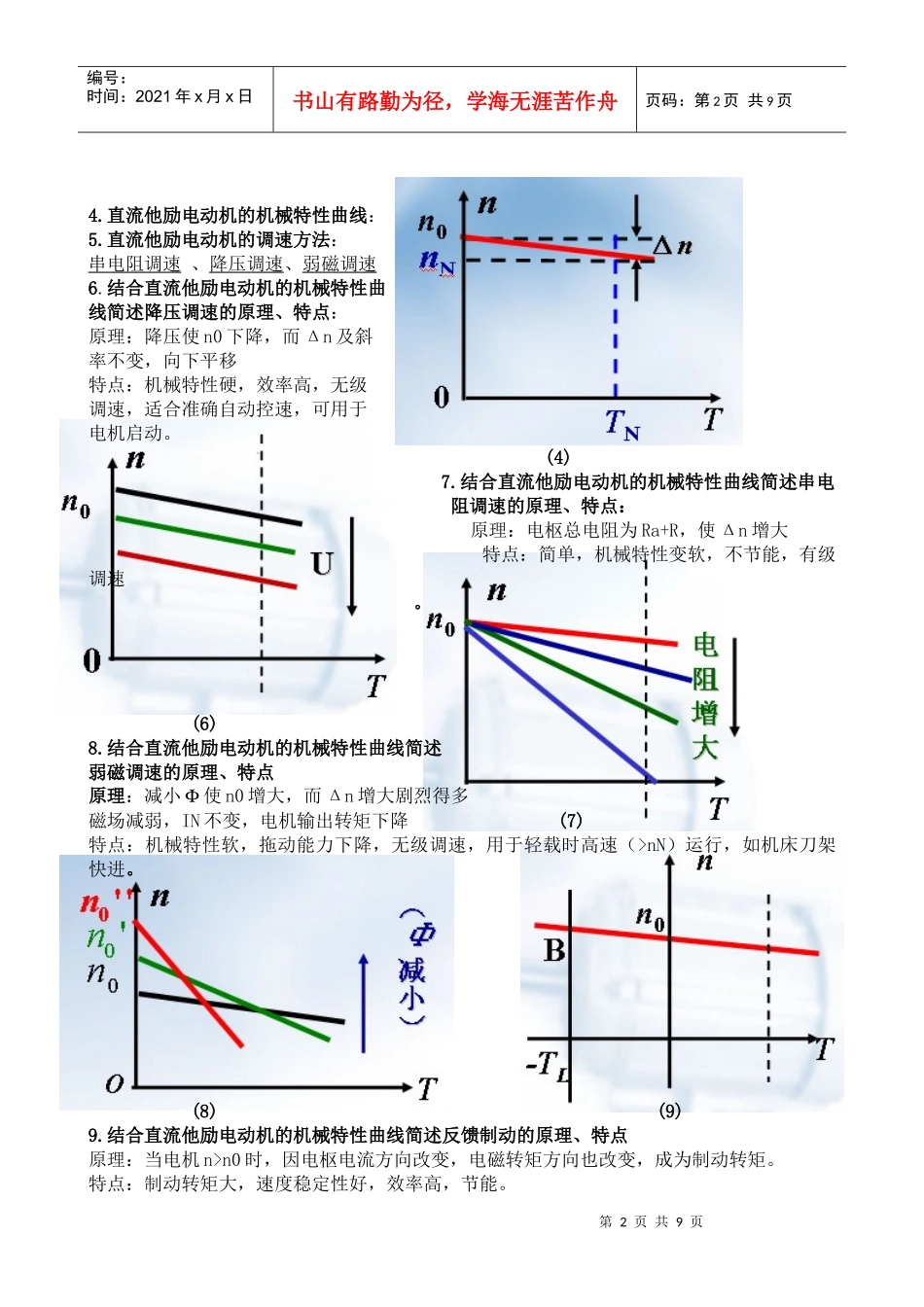

机电一体化原理应掌握的知识_第2页
2/9

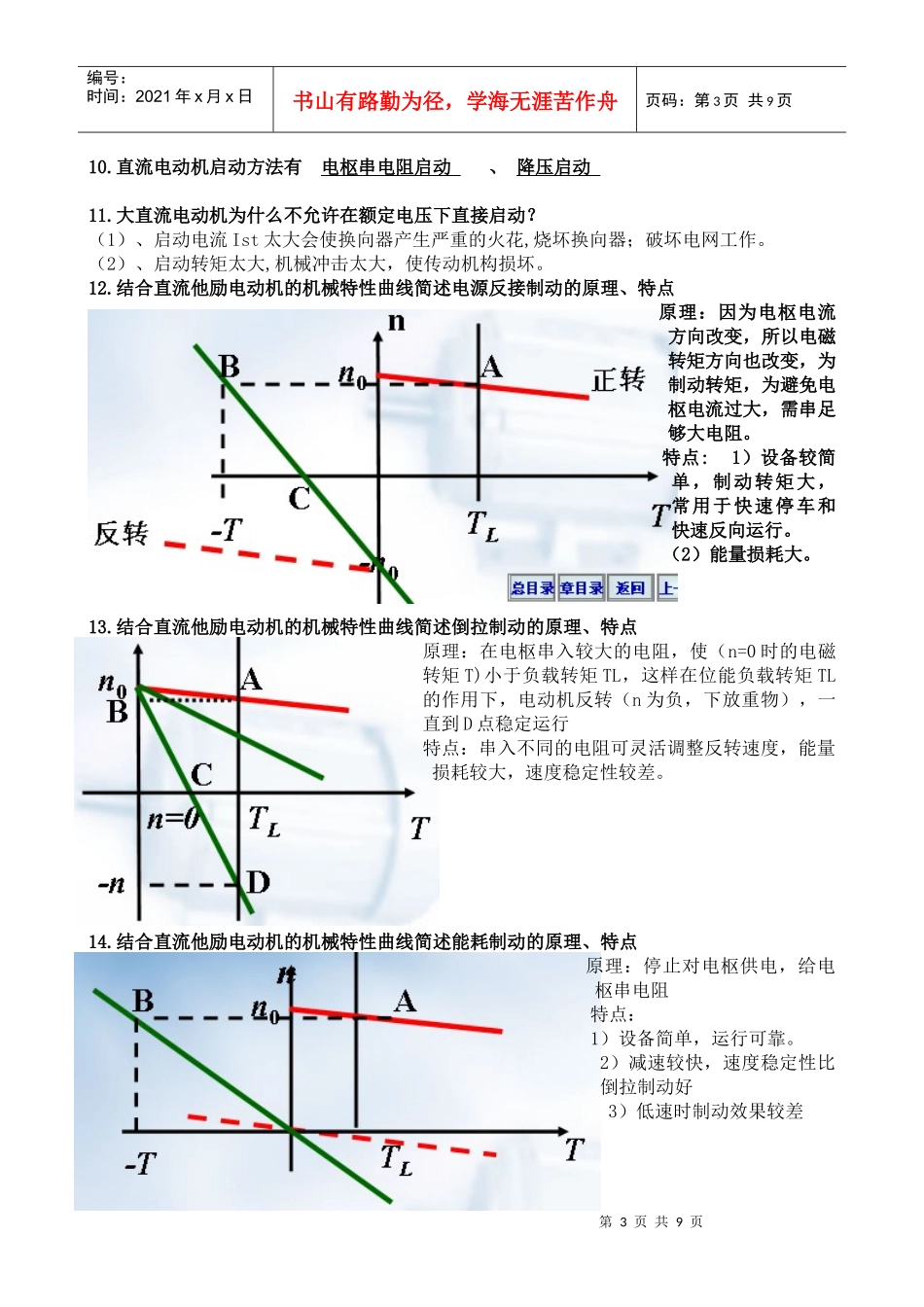

机电一体化原理应掌握的知识_第3页
3/9
第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共9页机电一体化原理应掌握的重要知识点(简答)第二章机械系统设计1.机电一体化共性关键技术包括机械技术、计算机与信息处理技术、检测与传感技术、自动控制技术、伺服驱动技术、系统总体技术2.机电一体化对机械系统的基本要求:(1).精度高、刚度高、无间隙(尽可能小)(2).响应快、摩擦小、惯量小、谐振频率高(高接触刚度,可避免共振)(3).稳定性好、可靠性高、阻尼合适、体积小、重量轻、寿命长等3.机械系统的组成包括传动机构、导向机构(起导向与支承作用)、执行机构4.滚珠丝杠副轴向间隙的调整和加预紧力的方法有垫片调隙式、螺纹调隙式、齿差调隙式5.滚珠丝杠副的支承方式有一端固定、一端自由;一端固定、一端游动;两端固定三种6.工业机器人的机械夹持器可分为圆弧开合型、圆弧平行开合型、直线平行开合型三种第三章直流电动机的工作原理及特性1.直流电动机的优缺点:优点:调速、启动、制动性能好,控制器简单,短时过载能力强缺点:结构较复杂,价格较高,换向器与电刷处有火花放电腐蚀,需定期维护。2.直流电动机与直流发电机的工作原理直流电动机:电动机定子提供磁场,直流电源向转子的绕组提供电流,换向器使转子电流与磁场产生的转矩保持方向不变。直流发电机:直流发电机的工作原理就是把电枢线圈中感应产生的交变电动势,靠换向器配合电刷的换向作用,使之从电刷端引出时变为直流电动势的原理。3.直流电动机/发电机内部的电磁感应公式,机械特性指电动机转速与电磁转矩间的关系,已知直流他励电动机机械特性公式,会推导第2页共9页第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共9页4.直流他励电动机的机械特性曲线:5.直流他励电动机的调速方法:串电阻调速、降压调速、弱磁调速6.结合直流他励电动机的机械特性曲线简述降压调速的原理、特点:原理:降压使n0下降,而Δn及斜率不变,向下平移特点:机械特性硬,效率高,无级调速,适合准确自动控速,可用于电机启动。(4)7.结合直流他励电动机的机械特性曲线简述串电阻调速的原理、特点:原理:电枢总电阻为Ra+R,使Δn增大特点:简单,机械特性变软,不节能,有级调速。(6)8.结合直流他励电动机的机械特性曲线简述弱磁调速的原理、特点原理:减小F使n0增大,而Δn增大剧烈得多磁场减弱,IN不变,电机输出转矩下降(7)特点:机械特性软,拖动能力下降,无级调速,用于轻载时高速(>nN)运行,如机床刀架快进。(8)(9)9.结合直流他励电动机的机械特性曲线简述反馈制动的原理、特点原理:当电机n>n0时,因电枢电流方向改变,电磁转矩方向也改变,成为制动转矩。特点:制动转矩大,速度稳定性好,效率高,节能。第3页共9页第2页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共9页10.直流电动机启动方法有电枢串电阻启动、降压启动11.大直流电动机为什么不允许在额定电压下直接启动?(1)、启动电流Ist太大会使换向器产生严重的火花,烧坏换向器;破坏电网工作。(2)、启动转矩太大,机械冲击太大,使传动机构损坏。12.结合直流他励电动机的机械特性曲线简述电源反接制动的原理、特点原理:因为电枢电流方向改变,所以电磁转矩方向也改变,为制动转矩,为避免电枢电流过大,需串足够大电阻。特点:1)设备较简单,制动转矩大,常用于快速停车和快速反向运行。(2)能量损耗大。13.结合直流他励电动机的机械特性曲线简述倒拉制动的原理、特点原理:在电枢串入较大的电阻,使(n=0时的电磁转矩T)小于负载转矩TL,这样在位能负载转矩TL的作用下,电动机反转(n为负,下放重物),一直到D点稳定运行特点:串入不同的电阻可灵活调整反转速度,能量损耗较大,速度稳定性较差。14.结合直流他励电动机的机械特性曲线简述能耗制动的原理、特点原理:停止对电枢供电,给电枢串电阻特点:1)设备简单,运行可靠。2)减速较快,速度稳定性比倒拉制动好3)低速时制动效果较差第4页共9页第3页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共9页15.计算题第...
