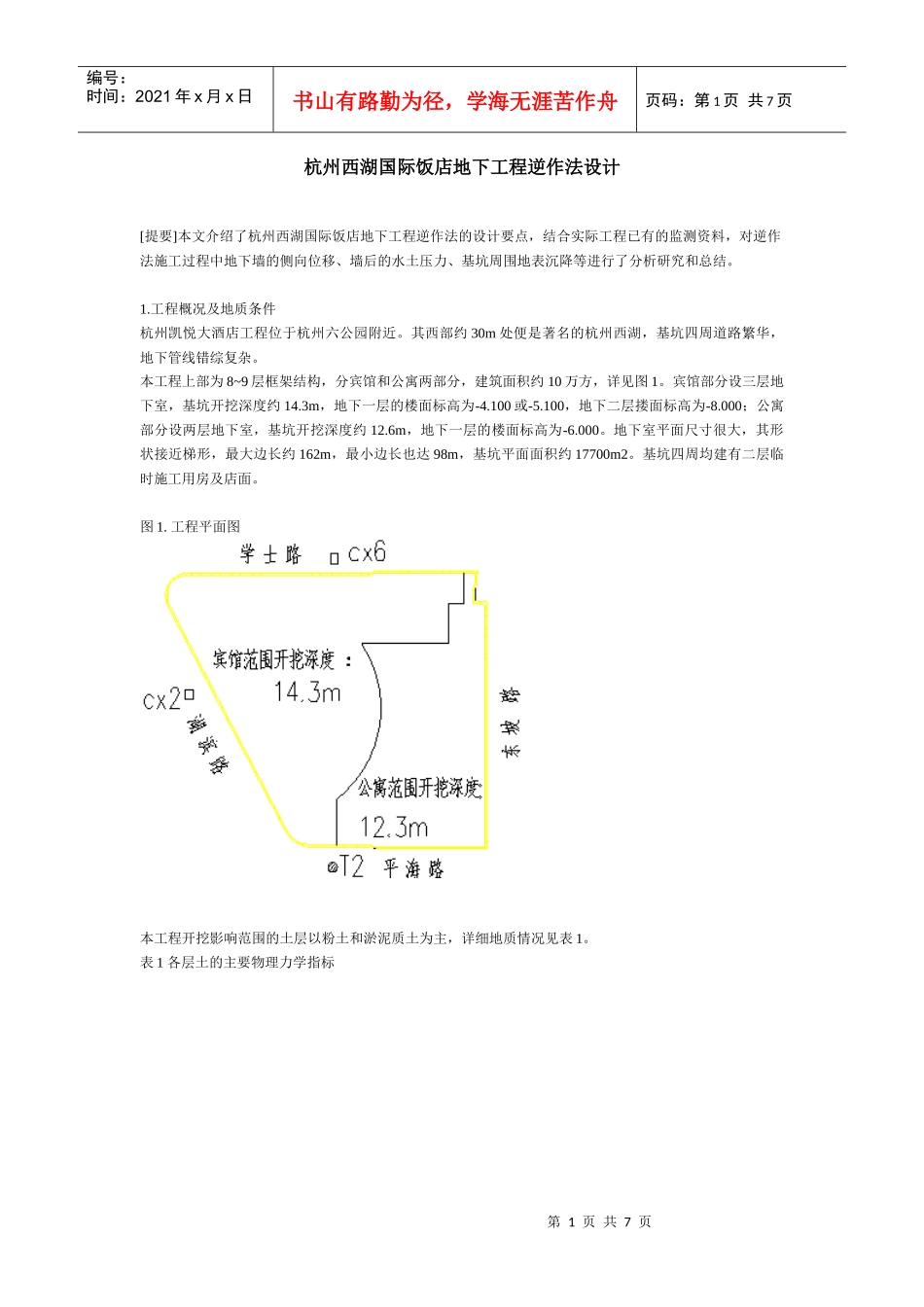

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页杭州西湖国际饭店地下工程逆作法设计[提要]本文介绍了杭州西湖国际饭店地下工程逆作法的设计要点，结合实际工程已有的监测资料，对逆作法施工过程中地下墙的侧向位移、墙后的水土压力、基坑周围地表沉降等进行了分析研究和总结。1.工程概况及地质条件杭州凯悦大酒店工程位于杭州六公园附近。其西部约30m处便是著名的杭州西湖，基坑四周道路繁华，地下管线错综复杂。本工程上部为8~9层框架结构，分宾馆和公寓两部分，建筑面积约10万方，详见图1。宾馆部分设三层地下室，基坑开挖深度约14.3m，地下一层的楼面标高为-4.100或-5.100，地下二层搂面标高为-8.000；公寓部分设两层地下室，基坑开挖深度约12.6m，地下一层的楼面标高为-6.000。地下室平面尺寸很大，其形状接近梯形，最大边长约162m，最小边长也达98m，基坑平面面积约17700m2。基坑四周均建有二层临时施工用房及店面。图1.工程平面图本工程开挖影响范围的土层以粉土和淤泥质土为主，详细地质情况见表1。表1各层土的主要物理力学指标第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页注：φ、C为固结快剪峰值2.围护设计方案及实施针对本工程基坑平面尺寸大、开挖深度深、地质条件差、周围环境复杂这一特点，经多方案比较，最后确定采用的围护方案是，0.8m厚地下连续墙作为临时挡土结构兼永久结构地下室外墙（“二墙合一”），并结合逆作法施工，以地下室各楼层作为主要支撑并辅以各种临时支撑。方案的具体实施主要分如下几个步骤：（1）地下连续墙、竖向临时支撑及降水井施工。本工程填土层下面存在着厚薄不均的粉土层。为防止地下墙成槽施工时发生槽壁坍塌现象，在地下墙施工前，整个场地周边一圈均进行了浅层地基注浆加固处理。本工程地下墙墙肢形式均为一字型，地下墙墙幅接头采用了具有一定刚性的十字钢板接头。地下墙深度为25m~32m，全部地下墙均已穿透③号淤泥质粘土层，墙端进入④号粘土层或更下面的土层。竖向临时支撑采用井形钢构架形式，其下端插入结构工程桩内2.5m；在逆作法施工过程中，由于地下结构竖向传力构件（如结构柱、剪力墙等等）尚未形成，因而上部结构的所有荷载必须通过竖向临时支撑传至结构工程桩，竖向临时支撑的数量及位置的设计必须满足这一功能要求。本工程要求竖向临时支撑能够承担地上六层结构的自重及施工荷载。本工程地基存在着厚度较大、渗透系数较大的②号粉土层，且紧临西湖，水源很丰富；另外基坑面积大，开挖深度深，因而基坑降水难度大。设计采用了真空深井降水，坑内共布置了57口深井。（2）地下墙顶部压顶梁施工。地下墙顶部设置一定刚度的压顶梁对减小地下墙的侧向变形、协调各幅墙的沉降及错位等均很有利。特别是对本工程而言，地下墙边存在一排结构柱，压顶梁、结构柱以及地下各楼层结构边梁共同形成一壁式框架，该壁式框架大大提高了地下墙的整体性，从而更能够保证“二墙合一”的质量。本工程压顶梁高度1.5m，宽度同墙宽，即0.8m。（3）第一阶段盆式挖土及±0.000结构楼层施工，详见图2中工况1及工况2。逆作法施工中，当±0.000楼层结构施工结束后，挖土施工即进入“暗挖”阶段，其难度较大，速度较慢。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页为尽量减少“暗挖”工作量，本工程在±0.000楼层结构施工之前先进行盆式挖土，即先大面积挖土至标高-2.000处，此时地下墙周边一定范围内停止挖土，做好护坡；基坑中间则继续挖土至地下一层楼面标高。采用逆作法施工方法后，结构楼层设计不仅要满足建筑使用阶段的功能要求，而且也要满足逆作法的施工要求，对本工程而言，地下结构设计主要增加了如下几个内容：（a）结构楼板预留出土孔、调物孔等等孔洞之后的加固处理；（b）施工机械（如挖土机、卡车等）将在楼层的一定区域内行驶，相应范围内的结构梁板必须加强；（c）由于地下各楼层将作为地下连续墙在各施工工况的水平支撑系统，其承受的最不利水平推力将较使用工况大得多，并且由于车辆坡道、...
