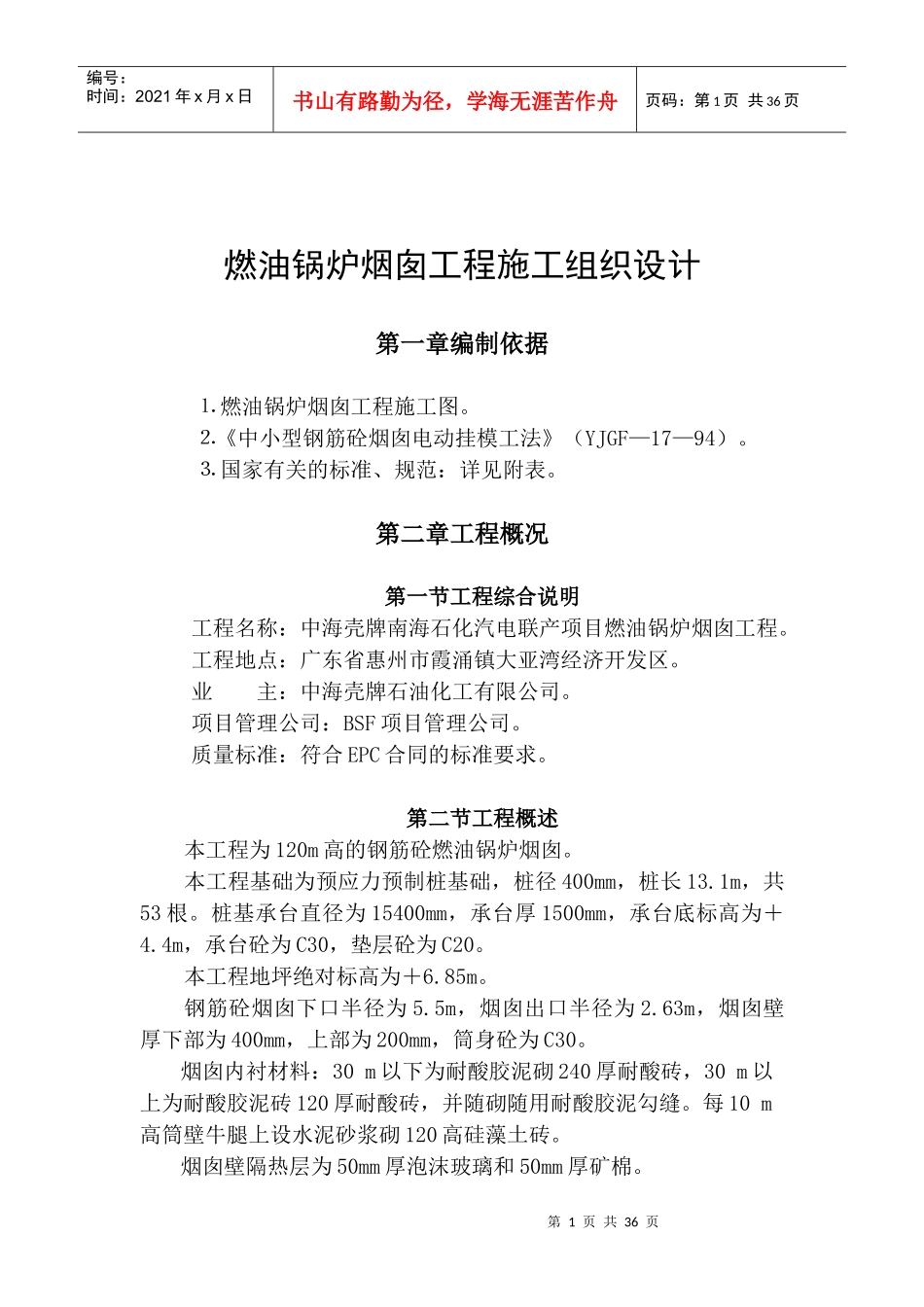

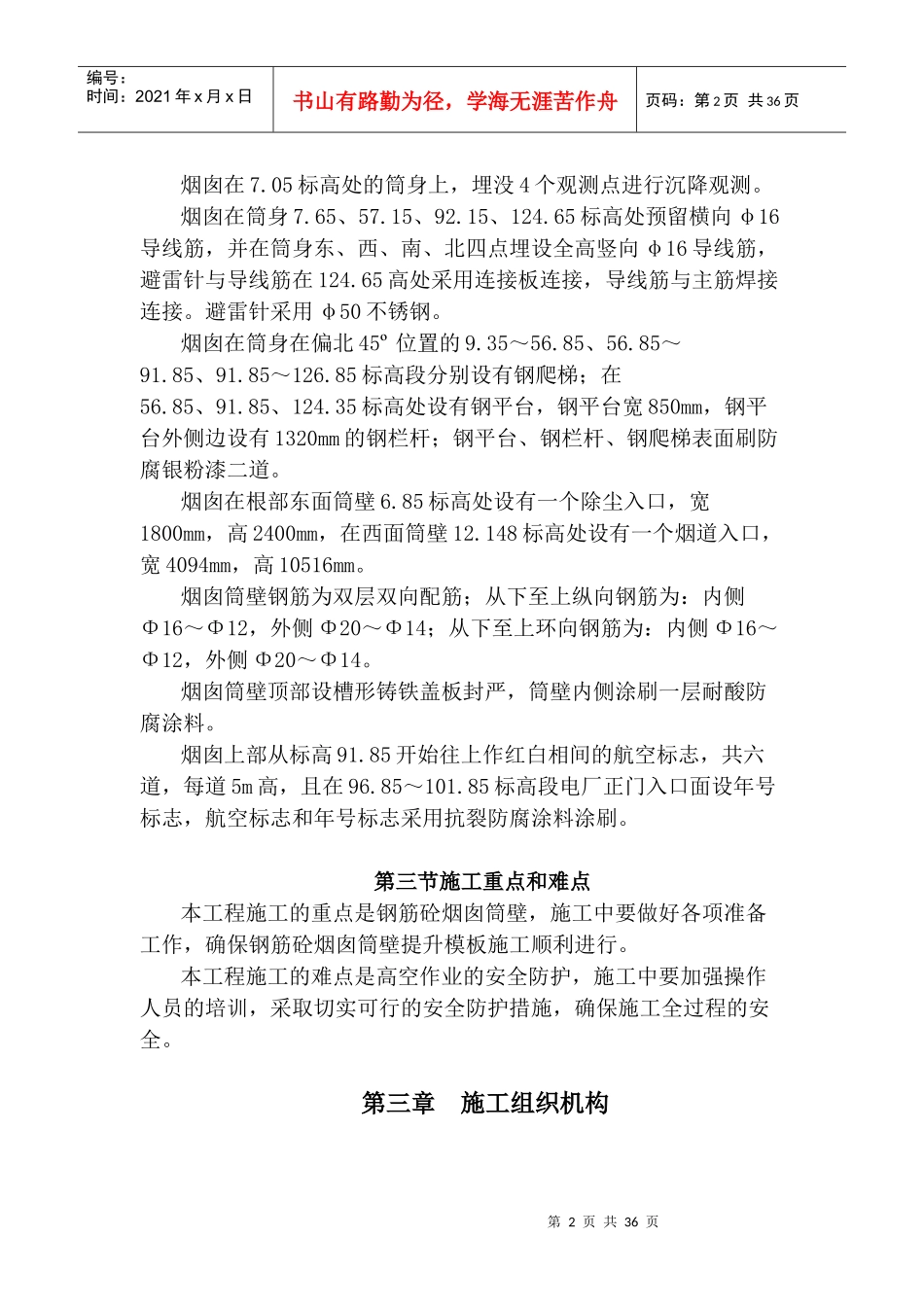

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页燃油锅炉烟囱工程施工组织设计第一章编制依据⒈燃油锅炉烟囱工程施工图。⒉《中小型钢筋砼烟囱电动挂模工法》（YJGF—17—94）。⒊国家有关的标准、规范：详见附表。第二章工程概况第一节工程综合说明工程名称：中海壳牌南海石化汽电联产项目燃油锅炉烟囱工程。工程地点：广东省惠州市霞涌镇大亚湾经济开发区。业主：中海壳牌石油化工有限公司。项目管理公司：BSF项目管理公司。质量标准：符合EPC合同的标准要求。第二节工程概述本工程为120m高的钢筋砼燃油锅炉烟囱。本工程基础为预应力预制桩基础，桩径400mm，桩长13.1m，共53根。桩基承台直径为15400mm，承台厚1500mm，承台底标高为＋4.4m，承台砼为C30，垫层砼为C20。本工程地坪绝对标高为＋6.85m。钢筋砼烟囱下口半径为5.5m，烟囱出口半径为2.63m，烟囱壁厚下部为400mm，上部为200mm，筒身砼为C30。烟囱内衬材料：30m以下为耐酸胶泥砌240厚耐酸砖，30m以上为耐酸胶泥砖120厚耐酸砖，并随砌随用耐酸胶泥勾缝。每10m高筒壁牛腿上设水泥砂浆砌120高硅藻土砖。烟囱壁隔热层为50mm厚泡沫玻璃和50mm厚矿棉。第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页烟囱在7.05标高处的筒身上，埋没4个观测点进行沉降观测。烟囱在筒身7.65、57.15、92.15、124.65标高处预留横向φ16导线筋，并在筒身东、西、南、北四点埋设全高竖向φ16导线筋，避雷针与导线筋在124.65高处采用连接板连接，导线筋与主筋焊接连接。避雷针采用φ50不锈钢。烟囱在筒身在偏北45º位置的9.35～56.85、56.85～91.85、91.85～126.85标高段分别设有钢爬梯；在56.85、91.85、124.35标高处设有钢平台，钢平台宽850mm，钢平台外侧边设有1320mm的钢栏杆；钢平台、钢栏杆、钢爬梯表面刷防腐银粉漆二道。烟囱在根部东面筒壁6.85标高处设有一个除尘入口，宽1800mm，高2400mm，在西面筒壁12.148标高处设有一个烟道入口，宽4094mm，高10516mm。烟囱筒壁钢筋为双层双向配筋；从下至上纵向钢筋为：内侧Φ16～Φ12，外侧Φ20～Φ14；从下至上环向钢筋为：内侧Φ16～Φ12，外侧Φ20～Φ14。烟囱筒壁顶部设槽形铸铁盖板封严，筒壁内侧涂刷一层耐酸防腐涂料。烟囱上部从标高91.85开始往上作红白相间的航空标志，共六道，每道5m高，且在96.85～101.85标高段电厂正门入口面设年号标志，航空标志和年号标志采用抗裂防腐涂料涂刷。第三节施工重点和难点本工程施工的重点是钢筋砼烟囱筒壁，施工中要做好各项准备工作，确保钢筋砼烟囱筒壁提升模板施工顺利进行。本工程施工的难点是高空作业的安全防护，施工中要加强操作人员的培训，采取切实可行的安全防护措施，确保施工全过程的安全。第三章施工组织机构第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页第一节施工组织机构的建立⒈组建项目经理部⑴本工程实行项目法施工，现场设项目经理部。⑵选择政治素质好、技术水平高、管理能力强的人员组成项目经理部。⑶项目经理部实行项目经理领导下的分工负责制，项目经理部下设项目副经理、安全经理和技术负责人及工程部、监控管理部、技术部、经营预算部、物资设备部、办公室等部门，同时设钢筋班、木工模板班、砼班、瓦工抹灰班、架子班、油工班、水电班、综合班等施工作业班组。⑷项目经理部各职能部门和各作业班组在项目经理的领导下明确分工，各负其则，通过对生产要素的优化，动态管理，对工程工期、质量、成本、安全和文明等进行全方位控制，以顺利实现项目合同目标。⑸现场组织机构详见附图。⒉项目经理部组成项目经理部下设五部一室八班，即：工程部、监控管理部、技术部、经营预算部、物资设备部、办公室、钢筋班、木工模板班、砼班、瓦工抹灰班、架子班、油工班、水电班、综合班。第二节项目经理部的工作制度建立每月的工作例会，每周的生产例会、每天的碰头会制度。每周组织一次工程质量、安全、机械、环境卫生等方面的综合大检查。定期或不定期的与业主、监理、设计等单位交换意见，以便在做...
