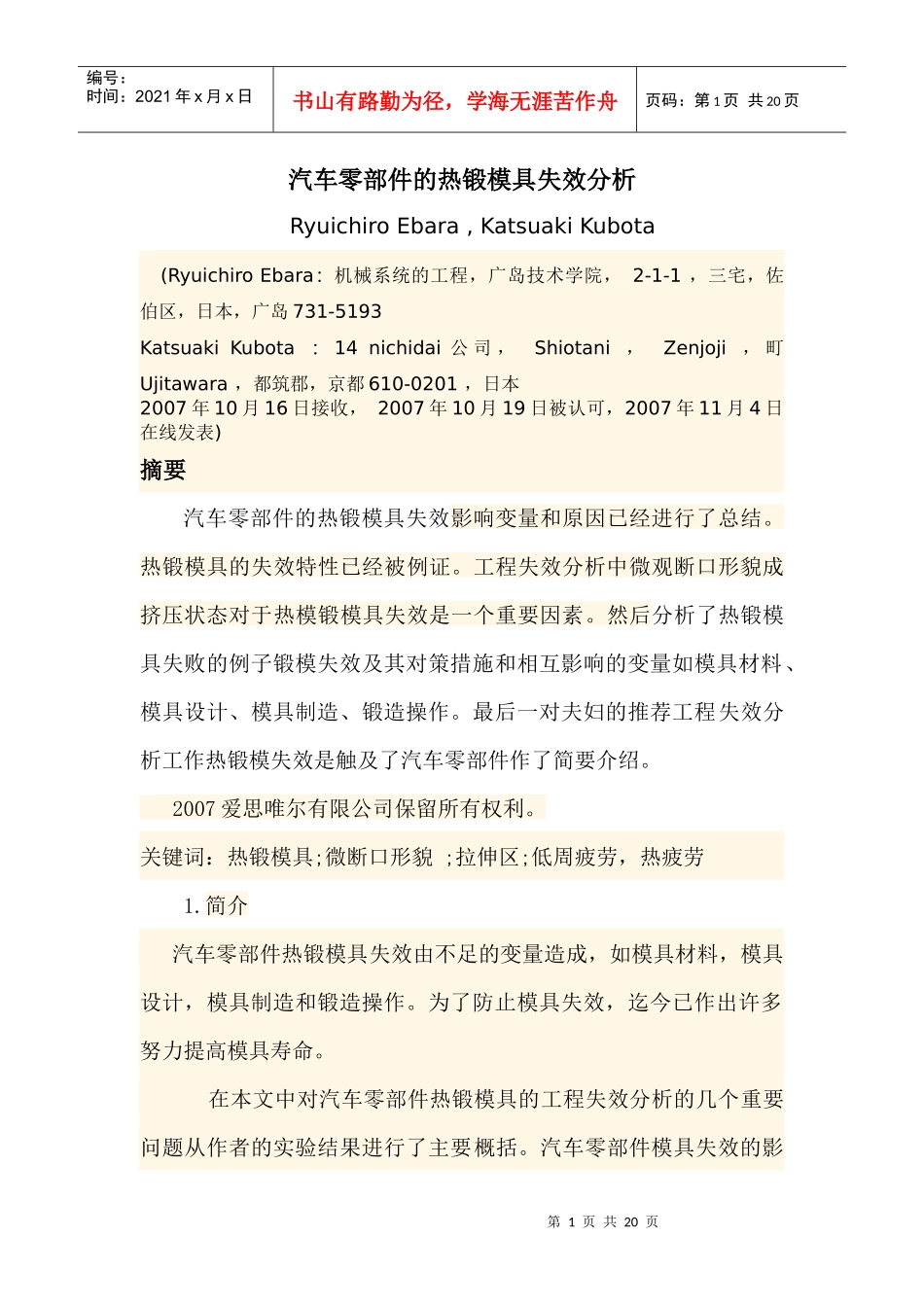

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页汽车零部件的热锻模具失效分析RyuichiroEbara,KatsuakiKubota(RyuichiroEbara：机械系统的工程，广岛技术学院，2-1-1，三宅，佐伯区，日本，广岛731-5193KatsuakiKubota：14nichidai公司，Shiotani，Zenjoji，町Ujitawara，都筑郡，京都610-0201，日本2007年10月16日接收，2007年10月19日被认可，2007年11月4日在线发表)摘要汽车零部件的热锻模具失效影响变量和原因已经进行了总结。热锻模具的失效特性已经被例证。工程失效分析中微观断口形貌成挤压状态对于热模锻模具失效是一个重要因素。然后分析了热锻模具失败的例子锻模失效及其对策措施和相互影响的变量如模具材料、模具设计、模具制造、锻造操作。最后一对夫妇的推荐工程失效分析工作热锻模失效是触及了汽车零部件作了简要介绍。2007爱思唯尔有限公司保留所有权利。关键词：热锻模具;微断口形貌;拉伸区;低周疲劳，热疲劳1.简介汽车零部件热锻模具失效由不足的变量造成，如模具材料，模具设计，模具制造和锻造操作。为了防止模具失效，迄今已作出许多努力提高模具寿命。在本文中对汽车零部件热锻模具的工程失效分析的几个重要问题从作者的实验结果进行了主要概括。汽车零部件模具失效的影第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页响变量和原因进行了分类。汽车零部件热锻模具失效的宏观特征作为汽车零部件的热锻模具的典范代表。工程失效分析中微观断口形貌成挤压状态对于热模锻模具失效是一个重要因素。然后，然后分析了热锻模具失败的例子锻模失效及其对策措施和相互影响的变量如模具材料、模具设计、模具制造、锻造操作。最后对汽车零部件的热锻模具工程失效分析中应解决存在的未来问题作了简要描述。2.失效热锻模具的宏观特征和失效原因大部分的热锻模的失效是由于影响变量不足如模具材料,模具设计、模具制造、锻造操作。热锻模失效的影响变量和原因可分类为如表1[1]所示。热锻模经常在应力集中的拐角处失效。图1显示了一个典型的失效热锻模具关节。从表面宏观断口，它可以很容易判断，脆性破坏从拐角开始的。这些裂缝经常可以在热锻模具关节，连杆，曲柄轴和法兰汽车零部件观察到。然而，在低倍率观察，大部分的脆性断裂从机械和热疲劳短裂纹拐角处开始。这些失效在热锻模关节，法兰，凸轮轴和汽轮机叶片汽车零部件锻模上观察到[2]。图2显示了2000锻造操作[3]后SKT4钢法兰模具的断裂面。它可以很容易地确定从表面发起冲击破坏深度在2.6毫米。图3显示了一个典型连杆[1]在热锻模具的热裂纹观察。这些表面裂纹引起锻件产品质量不足的原因。图4和5分别显示带关节的锻模表面裂纹观察和锻造后关节表面的表面裂纹[1]。第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页表1热锻模具失效的影响变量和原因[1]影响变量失效的原因模具材料锻造比不足非金属夹杂物清洁不合理热处理不足模具设计小圆角半径形状设计不合理模具的宽度和厚度的短缺锻造形状不足模具制造表面加工不合理表面处理不足电引发的不规则表面补焊锻造操作不足预先加热模具面不合理不足的钢锭加热润滑不足图1、一个汽车的关节锻造模具宏观断口[1]。箭头A和B显示了裂纹的萌生点，第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页SKD62R.图2、锻造法兰轭断裂表面失效[3]。箭头显示在冲击破坏发起的硫化锰3、热锻模具失效分析中失效分析过程和微观断口形貌的作用失效的的热锻模的失效分析过程基本上是相同的传统的机械部件。第5页共20页第4页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共20页研究过程如图6[1]。起初热锻模具失效情况及其相关数据可以被捕捉到。然后对失效的热锻模进行宏观观察。可以分别对锻压设备，模具制造工艺和锻造模具钢的热锻模具失效的影响变量进行调查进研究。对有针对性的失效原因进行了详细的故障分析。如果需要进行热锻模具失效的模拟试验。确认故障原因后的对...
