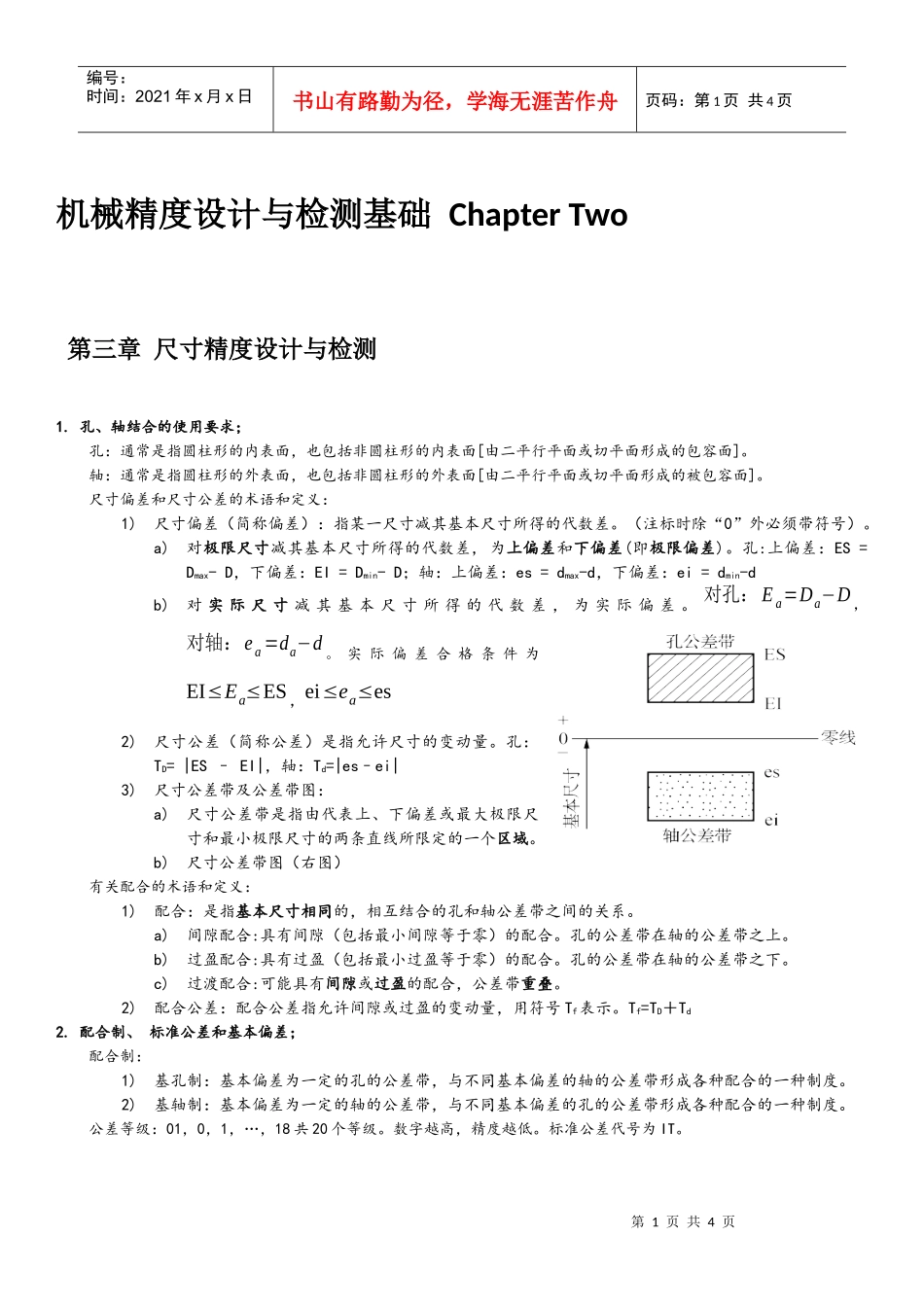

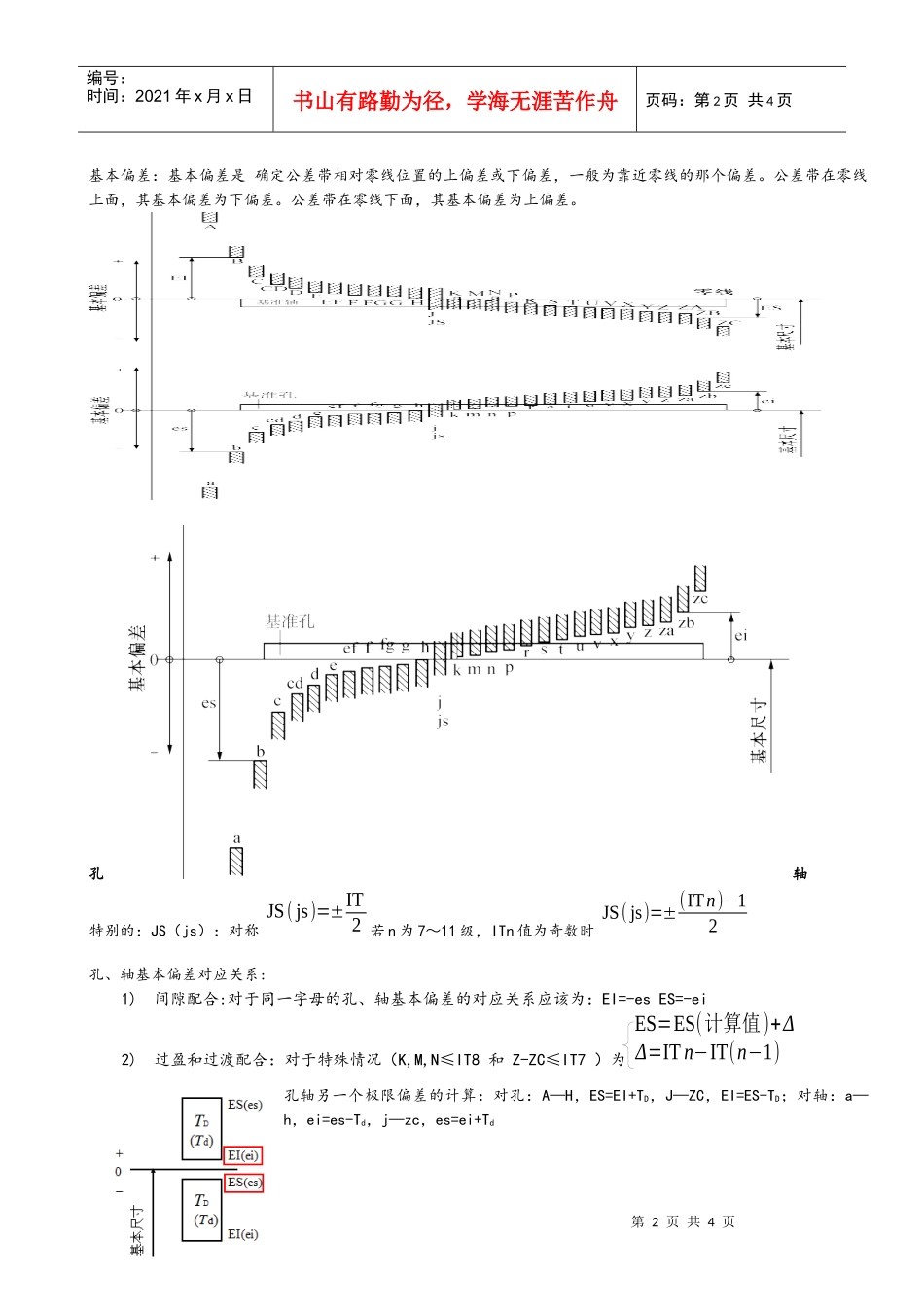

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页机械精度设计与检测基础ChapterTwo第三章尺寸精度设计与检测1.孔、轴结合的使用要求；孔：通常是指圆柱形的内表面，也包括非圆柱形的内表面[由二平行平面或切平面形成的包容面]。轴：通常是指圆柱形的外表面，也包括非圆柱形的外表面[由二平行平面或切平面形成的被包容面]。尺寸偏差和尺寸公差的术语和定义：1)尺寸偏差（简称偏差）：指某一尺寸减其基本尺寸所得的代数差。（注标时除“0”外必须带符号）。a)对极限尺寸减其基本尺寸所得的代数差,为上偏差和下偏差(即极限偏差)。孔:上偏差：ES=Dmax-D，下偏差：EI=Dmin-D；轴：上偏差：es=dmax-d，下偏差：ei=dmin-db)对实际尺寸减其基本尺寸所得的代数差，为实际偏差。对孔：Ea=Da−D，对轴：ea=da−d。实际偏差合格条件为EI≤Ea≤ES，ei≤ea≤es2)尺寸公差（简称公差）是指允许尺寸的变动量。孔：TD=|ES–EI|，轴：Td=|es–ei|3)尺寸公差带及公差带图：a)尺寸公差带是指由代表上、下偏差或最大极限尺寸和最小极限尺寸的两条直线所限定的一个区域。b)尺寸公差带图（右图）有关配合的术语和定义：1)配合：是指基本尺寸相同的，相互结合的孔和轴公差带之间的关系。a)间隙配合:具有间隙（包括最小间隙等于零）的配合。孔的公差带在轴的公差带之上。b)过盈配合:具有过盈（包括最小过盈等于零）的配合。孔的公差带在轴的公差带之下。c)过渡配合:可能具有间隙或过盈的配合，公差带重叠。2)配合公差：配合公差指允许间隙或过盈的变动量，用符号Tf表示。Tf=TD＋Td2.配合制、标准公差和基本偏差；配合制：1)基孔制：基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带形成各种配合的一种制度。2)基轴制：基本偏差为一定的轴的公差带，与不同基本偏差的孔的公差带形成各种配合的一种制度。公差等级：01，0，1，…，18共20个等级。数字越高，精度越低。标准公差代号为IT。第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页基本偏差：基本偏差是确定公差带相对零线位置的上偏差或下偏差，一般为靠近零线的那个偏差。公差带在零线上面，其基本偏差为下偏差。公差带在零线下面，其基本偏差为上偏差。孔轴特别的：JS（js）：对称JS(js)=±IT2若n为7～11级，ITn值为奇数时JS(js)=±(ITn)−12孔、轴基本偏差对应关系:1)间隙配合:对于同一字母的孔、轴基本偏差的对应关系应该为：EI=-esES=-ei2)过盈和过渡配合：对于特殊情况（K,M,N≤IT8和Z-ZC≤IT7）为ES=ES(计算值)+ΔΔ=ITn−IT(n−1)孔轴另一个极限偏差的计算：对孔：A—H，ES=EI+TD，J—ZC，EI=ES-TD；对轴：a—h，ei=es-Td，j—zc，es=ei+Td第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页要学会查表3.圆柱结合的精度设计1)一般情况下应优先选用基孔制2)在下列情况下应选基轴制a)采用冷拉钢材直接作轴。b)直径小的光轧钢丝作轴。c)结构上的需要3)标准公差等级的选用:在充分满足使用条件下，考虑工艺的可能性，应尽量选用精度较低的公差等级。a)选用方法:计算查表法Tf=|Xmax-Xmin|=|ymin-yman|=|Xmax-yman|=TD+Tdb)为了孔、轴工艺等价,轴的公差等级比孔的公差等级高一级。第4页共4页第3页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共4页------------------------------------------------------------------------------------------------4)线性尺寸的未注公差的选用:是指在车间一般工艺条件下和机械加工能力可能达到的公差，在零件图上不标注它们的公差。未注尺寸公差数值:其尺寸的极限偏差取值，一律取对称分布。6.未注尺寸公差的特点；7.尺寸精度检测的基本方法。
