框架结构筏板基础施工全过程(DOC30页)VIP免费

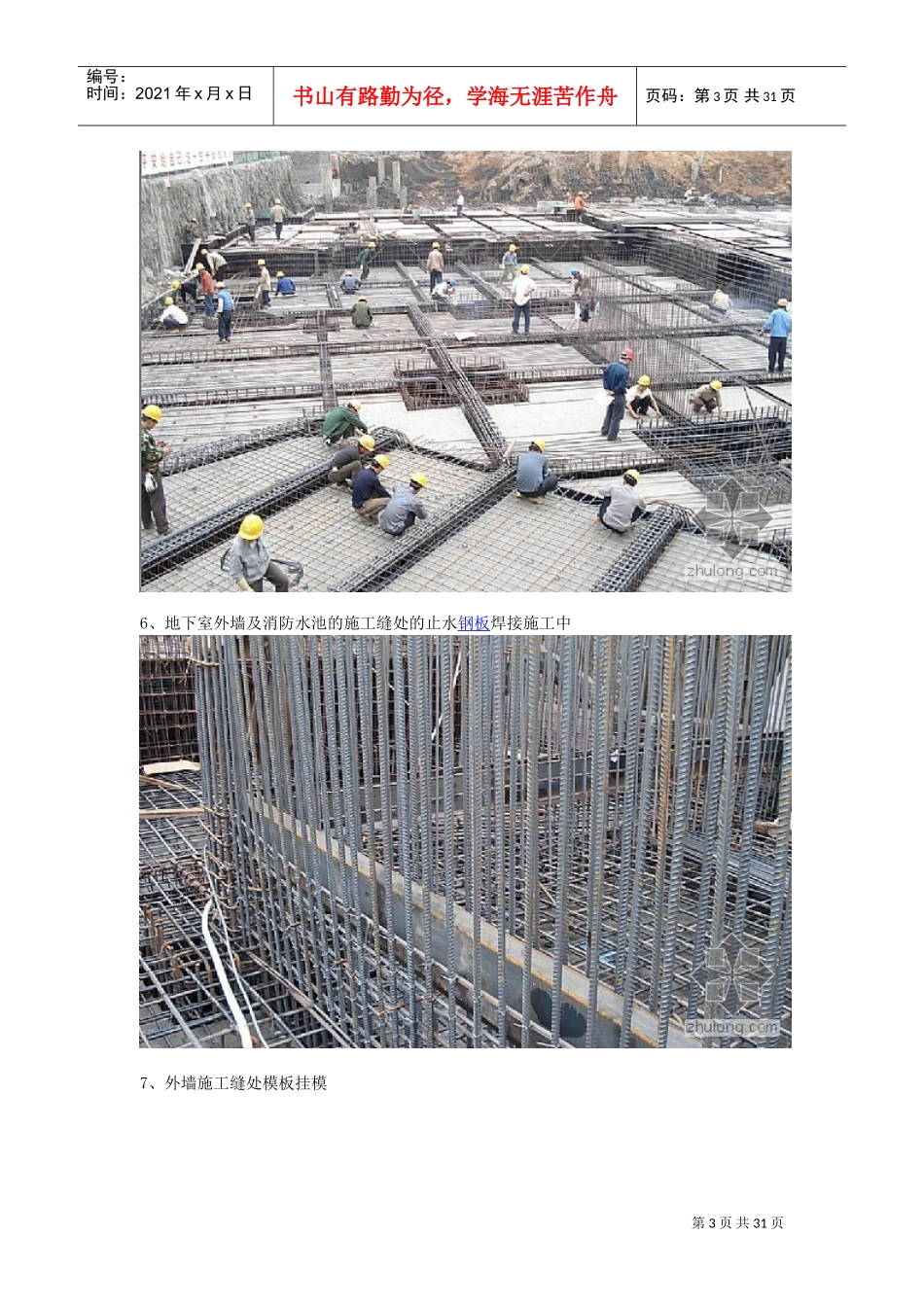

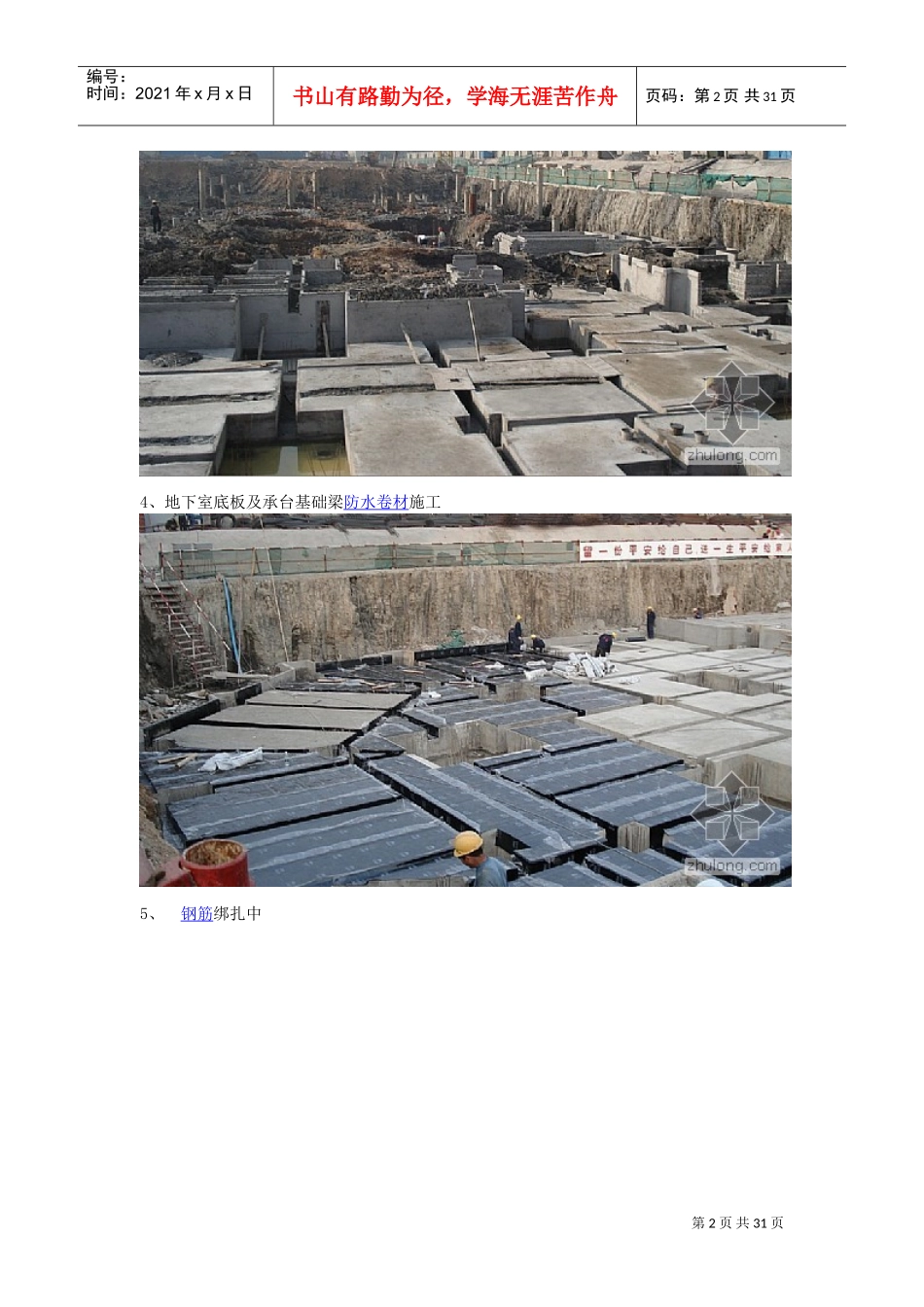

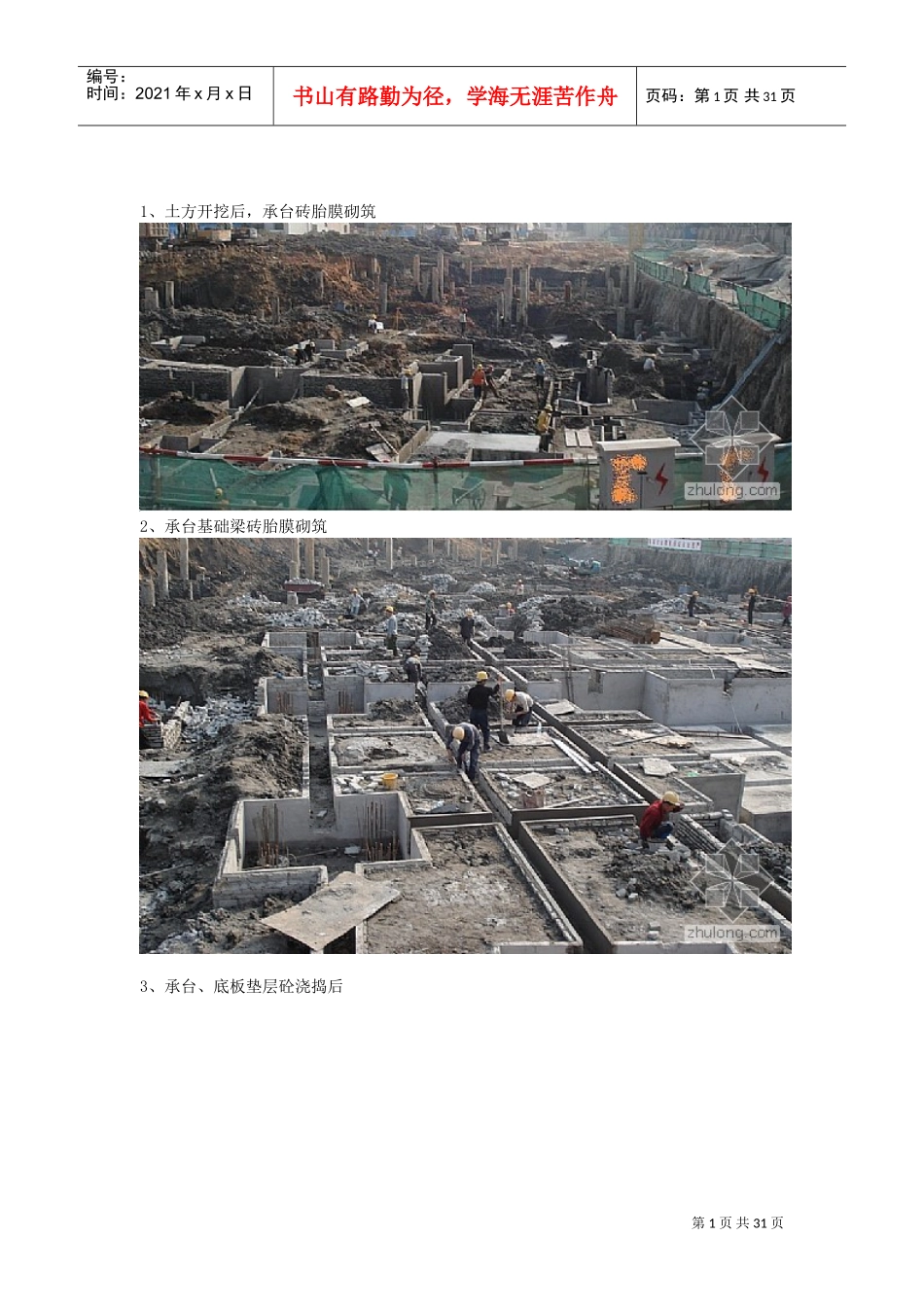

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页8、外墙模板挂模。注意要用止水螺杆9、管道预埋第5页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共31页10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模第6页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共31页11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。第7页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共31页12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛第8页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共31页14、模板钢管架搭设15、外墙施工缝处凿毛第9页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共31页16、柱脚焊的定位钢筋第10页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共31页17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。18、柱的垂直度检查第11页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共31页19、地下室柱的砼浇捣完毕第12页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共31页20、人防门预埋安装中21、地下室顶板砼浇捣中第13页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共31页22、地下室外墙模板拆除后的止水螺杆处理第14页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共31页23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块第15页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共31页24、外墙止水螺杆割除后水泥砂浆修补第16页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共31页25、外墙防水卷材施工中第17页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共31页26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。还有个别木方挑头太长了。27、圆柱模板安装施工中第18页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第18页共31页28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆第19页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第19页共31页29、地下室30、地下室砖墙砌筑第20页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第20页共31页31、椭圆型车道施工中第21页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第21页共31页32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。34、消防喷淋管施工中第22页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第22页共31页35、楼面模板施工完毕。呵呵，柱箍筋堆得太高了。第23页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第23页共31页3...
