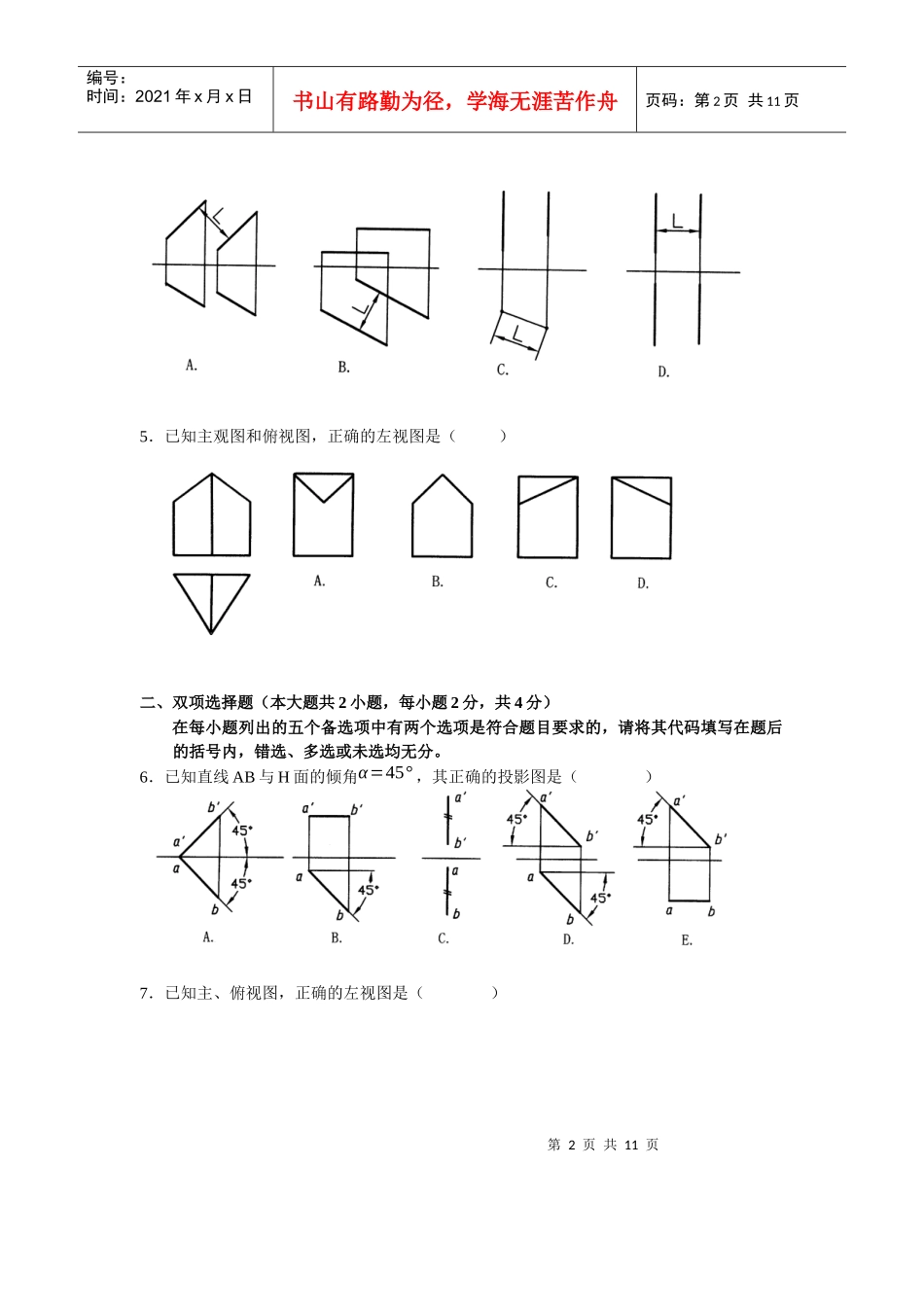

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页全国2004年4月高等教育自学考试机械制图（一）试题课程代码：02183第一部分选择题（共14分）一、单项选择题（本大题共5小题，每小题2分，共10分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。1．机械制图国家标准规定汉字应该书写成（）A．草体B．长仿宋体C．篆体D．楷体2．平面与圆球面相交，其截交线是（）A．圆B．直线C．双曲线D．椭圆3．两等直径圆柱轴线正交相贯，其相贯线是（）A．空间曲线B．椭圆C．直线D．圆4．下列图中正确反映两平行直线间距离L的是（）第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页5．已知主观图和俯视图，正确的左视图是（）二、双项选择题（本大题共2小题，每小题2分，共4分）在每小题列出的五个备选项中有两个选项是符合题目要求的，请将其代码填写在题后的括号内，错选、多选或未选均无分。6．已知直线AB与H面的倾角α=45°，其正确的投影图是（）7．已知主、俯视图，正确的左视图是（）第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页三、点线面作图题（8分）8．已知等腰三角形CDE的底边DE，顶点C在直线AB上，完成等腰三角形CDE的两面投影。四、截交线作图题（8分）9．已知同轴回转体开槽后的正面投影和侧面投影，画出水平投影。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页五、相贯线作图题（本大题共2小题，每小题4分，共8分）10．完成相贯体的正面投影。11．完成相贯体的正面投影。第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页六、组合体作图题（10分）12．已知组合体的主视图和俯视图，画出组合体的左视图，虚线不可省略。七、组合体尺寸标注题（8分）第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页13．补全组合体的尺寸，尺寸数值按1∶1在图中量取后取整数。八、表达方法作图题（10分）第7页共11页第6页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共11页14．根据给定的视图，在指定位置将主视图改画为全剖视图，并画出半剖视的左视图。九、标准件作图题（6分）第8页共11页第7页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共11页15．用M16×40开槽圆柱头螺钉将件1与件2连接起来，试完成主、左视图，左视图不剖。十、计算机绘图题（本大题共2小题，每小题5分，共10分）16．判断下列各题，正确的在括号内打“√”，错误的在括号内打“×”。（5分）（1）擦除一个实体或一个实体的一部分应使用Erase（擦除）命令。（）（2）使用窗选法（W）选择图形实体时，只有完全在窗口内的对象才能被选中。（）（3）使用Offset（偏移）命令做等距复制时，距离值只能为正，不能为负。（）（4）用Hatch（图案填充）命令画剖面线时，被填充的区域边界可以是不封闭的任意图形。（）（5）在输入点的坐标数值时，@36<75表示点的极坐标。（）17．按照从图1到图6的绘图步骤，在横线上填写每步所需的命令名，每次只能填写一个命令名（命令名可以写中文或英文）。（5分）第9页共11页第8页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共11页第10页共11页第9页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共11页第11页共11页第10页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共11页十一、读装配图（见本试卷9页）完成18、19、20小题。（本大题共3小题，其中第18小题13分，第19小题3分，第20小题2分，共18分）要求：18．用适当的表达方法，按1∶1拆画出夹套（2号零件）的零件图；19．把装配图上与该零件有关的尺寸标注到零件图中；20．在零件图中标注指定表面的表面粗糙度：ø48f6圆柱面的Ra值为1.6，右端面的Ra值为6.3。
