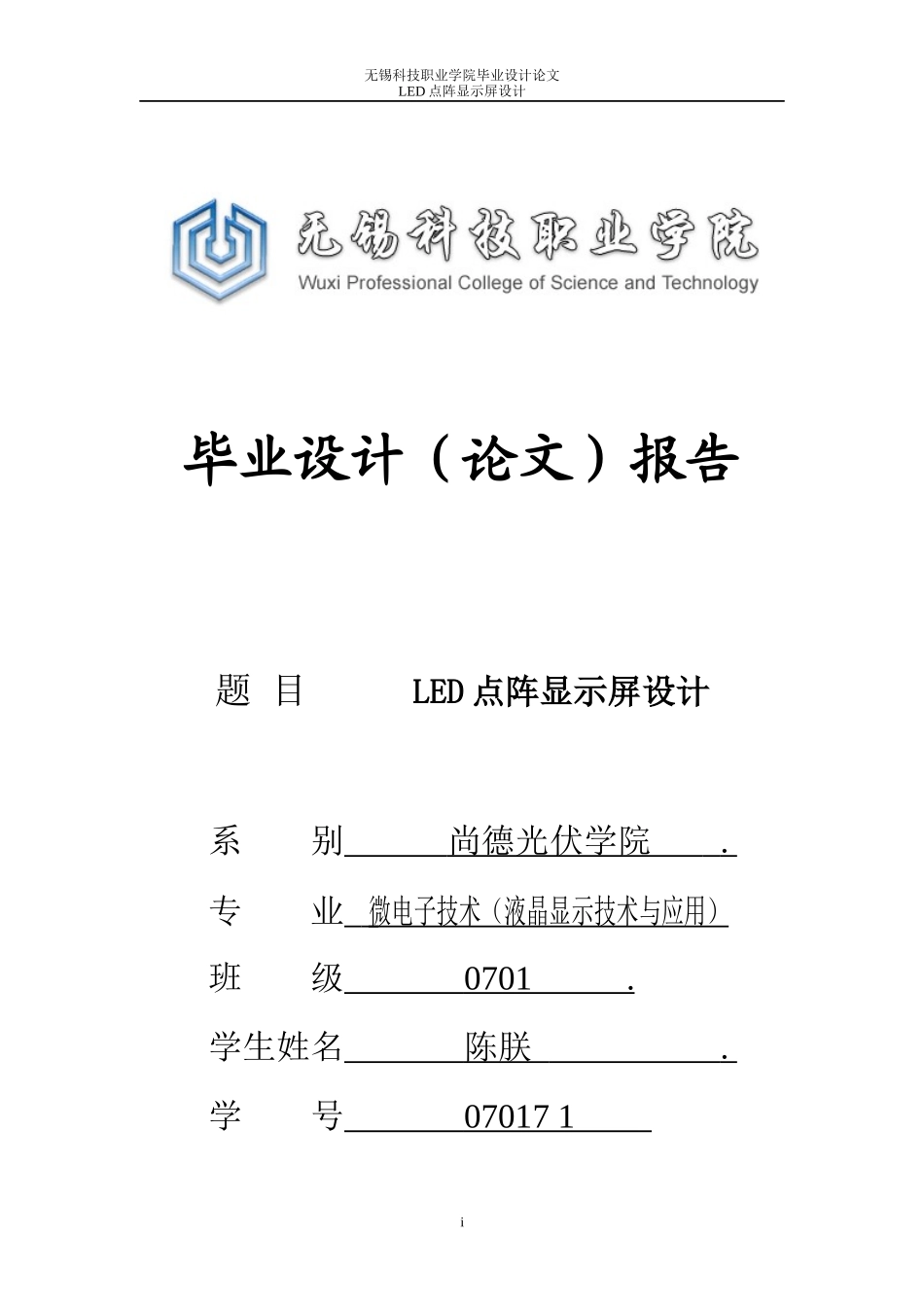

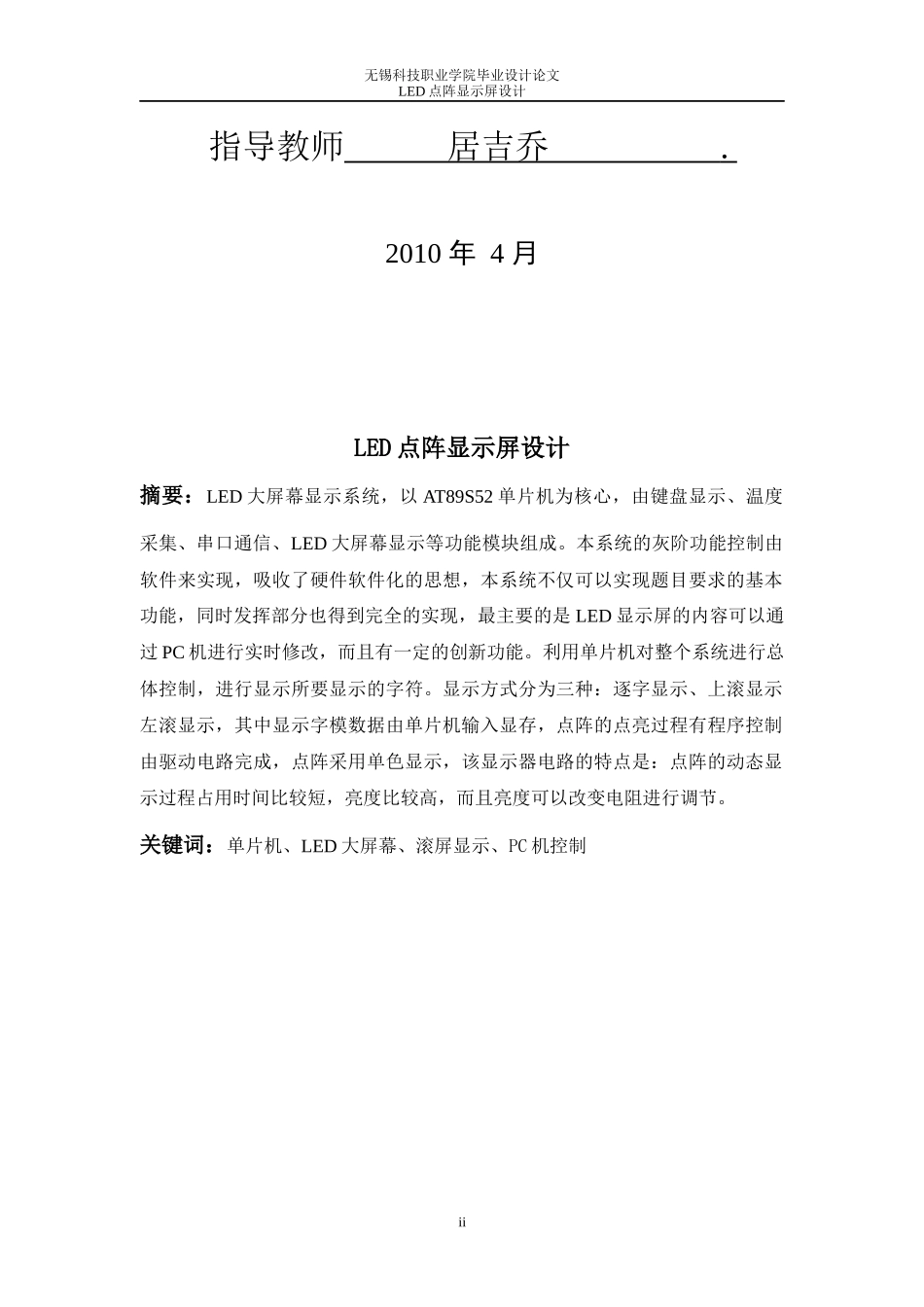

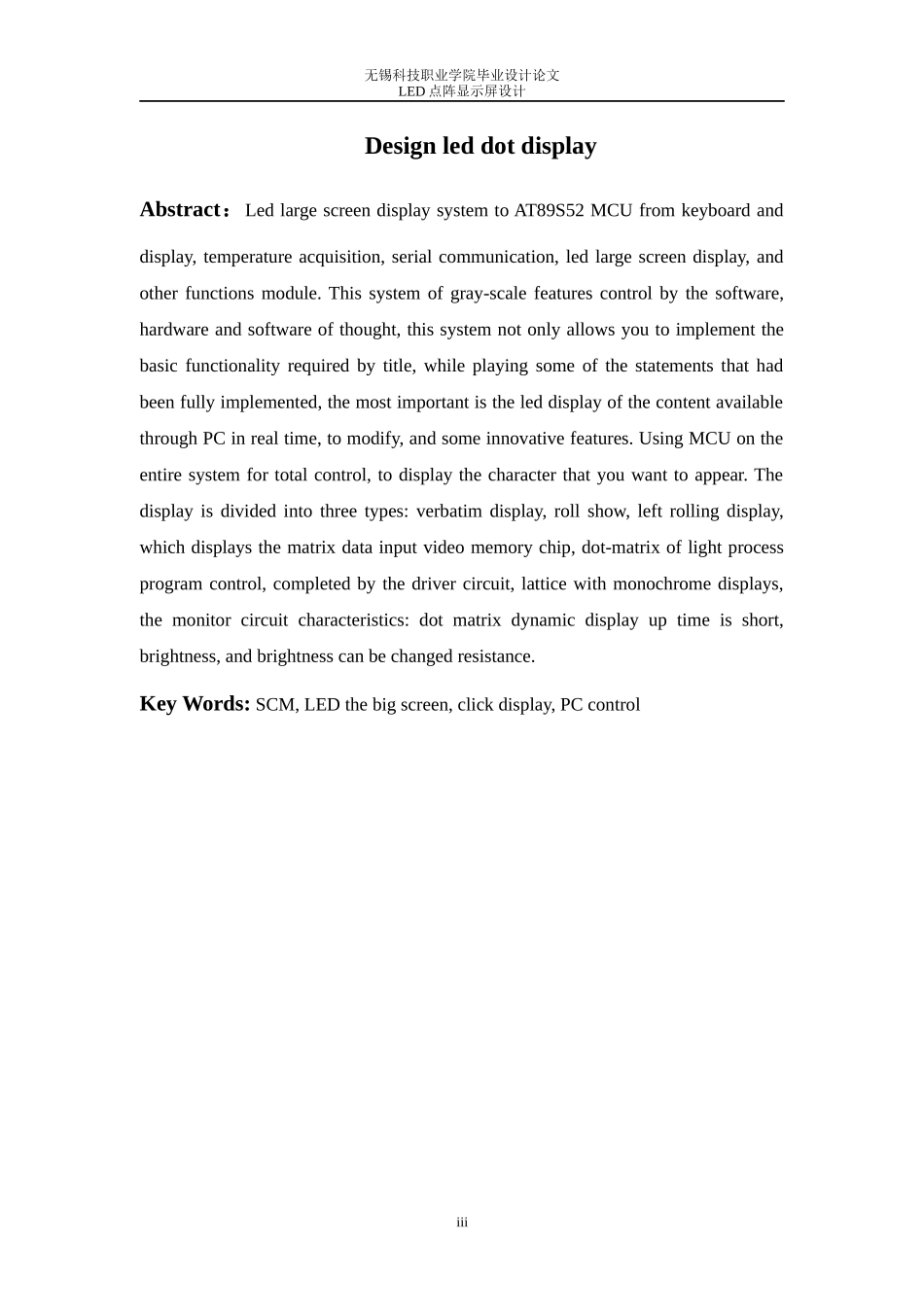

无锡科技职业学院毕业设计论文LED点阵显示屏设计毕业设计（论文）报告题目LED点阵显示屏设计系别尚德光伏学院.专业微电子技术（液晶显示技术与应用）班级0701.学生姓名陈朕.学号070171i无锡科技职业学院毕业设计论文LED点阵显示屏设计指导教师居吉乔.2010年4月LED点阵显示屏设计摘要：LED大屏幕显示系统，以AT89S52单片机为核心，由键盘显示、温度采集、串口通信、LED大屏幕显示等功能模块组成。本系统的灰阶功能控制由软件来实现，吸收了硬件软件化的思想，本系统不仅可以实现题目要求的基本功能，同时发挥部分也得到完全的实现，最主要的是LED显示屏的内容可以通过PC机进行实时修改，而且有一定的创新功能。利用单片机对整个系统进行总体控制，进行显示所要显示的字符。显示方式分为三种：逐字显示、上滚显示左滚显示，其中显示字模数据由单片机输入显存，点阵的点亮过程有程序控制由驱动电路完成，点阵采用单色显示，该显示器电路的特点是：点阵的动态显示过程占用时间比较短，亮度比较高，而且亮度可以改变电阻进行调节。关键词：单片机、LED大屏幕、滚屏显示、PC机控制ii无锡科技职业学院毕业设计论文LED点阵显示屏设计DesignleddotdisplayAbstract：LedlargescreendisplaysystemtoAT89S52MCUfromkeyboardanddisplay,temperatureacquisition,serialcommunication,ledlargescreendisplay,andotherfunctionsmodule.Thissystemofgray-scalefeaturescontrolbythesoftware,hardwareandsoftwareofthought,thissystemnotonlyallowsyoutoimplementthebasicfunctionalityrequiredbytitle,whileplayingsomeofthestatementsthathadbeenfullyimplemented,themostimportantistheleddisplayofthecontentavailablethroughPCinrealtime,tomodify,andsomeinnovativefeatures.UsingMCUontheentiresystemfortotalcontrol,todisplaythecharacterthatyouwanttoappear.Thedisplayisdividedintothreetypes:verbatimdisplay,rollshow,leftrollingdisplay,whichdisplaysthematrixdatainputvideomemorychip,dot-matrixoflightprocessprogramcontrol,completedbythedrivercircuit,latticewithmonochromedisplays,themonitorcircuitcharacteristics:dotmatrixdynamicdisplayuptimeisshort,brightness,andbrightnesscanbechangedresistance.KeyWords:SCM,LEDthebigscreen,clickdisplay,PCcontroliii无锡科技职业学院毕业设计论文LED点阵显示屏设计目录前言................................................................1第1章方案论证.....................................................21.1功能要求....................................................21.2方案实现....................................................2第2章LED介绍.....................................................42.1LED以及单片机介绍...........................................42.1.1LED介绍...............................................42.1.2单片机的发展历史简介...................................52.2LED发展史以及背景...........................................52.3LED的优势...................................................62.4LED发展前景.................................................7第3章硬件电路的设计..............................................93.1单片机系统及外围电路........................................93.1.1AT89C51单片机介绍.....................................93.1.2MCS-51系列单片机及其特点.............................113.1.3单片机系统外围电路....................................123.2列驱动电路.................................................123.2.174HC595简介..........................................123.2.2列驱动电路的构成......................................133.3行驱动电路.................................................133.3.174LS154译码器简介....................................133.3.2行驱动电路的构成.........
